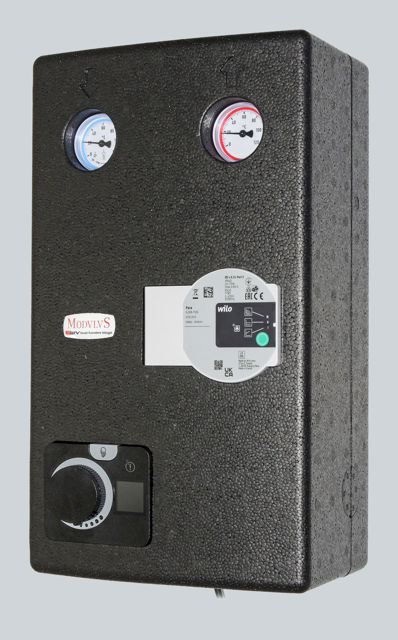

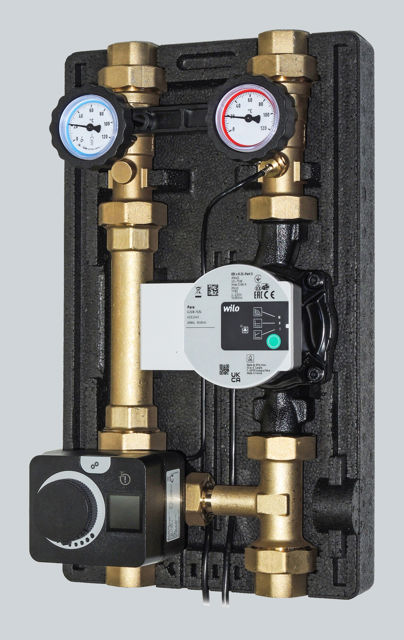

M2 MIX33 – Art. 54
2-WAY UNMIXED PUMP UNIT Insulation specifically designed for cooling
The unit for 1” (180 mm) circulating pumps consists of:
Supply
Connection.
Flanged ball valve with T-handle.
High efficiency synchronous pre-wired circulating pump.
Flanged ball valve with sensor holder ø 6 mm and thermometer handle (thermometer with red ring; 0°C-120°C).
Connection.
Return
Connection.
Flanged ball valve with 20 mbar check valve (which can be excluded by rotating the handle by 45°) supplied with in-handle thermometer (blue ring; 0°C-120°C).
Connection.
Centre distance 125 mm.
EPP insulation box (Dimensions: 250x428x154 mm).
PN 10, max temperature 95°C.
External connections: 1” Female.
FIELD OF USE IN COOLING APPLICATIONS
For power up to 13 kW (with ∆t 5 K) and a maximum flow rate of 2200 L/h. Kvs value: 8.0.
Approximate data calculated with a 6 m head circulating pump. For an accurate sizing or for higher flow rates, please refer to the diagrams in the technical section of the catalogue.
Circulating pumps available:
Wilo Para 25/6 SC (P6)
Wilo Para 25/8 SC (P8)
|
Code
|
Tender text |
External connections
|
Circulator
|
Kvs
|
|---|---|---|---|---|
| 20354B-M33-P6 | - | - | - | |
|
|
||||
| 20354B-M33-P8 | - | - | - | |
|
|
||||
Famiglia di moduli idraulici ModvlvS con isolamento concepito per l’impiego in sistemi di raffrescamento. La coibentazione ermetica in PPE ad alta densità previene la formazione della condensa interna, impedendo che una circolazione indesiderata dell’aria porti umidità all’interno. L’impiego di un isolamento specifico per raffrescamento evita condensa e gocciolamenti. Protegge l’impianto e l’ambiente circostante, garantisce efficienza e affidabilità nel tempo, agevola la manutenzione e migliora l’igiene.
 |
 |
Isolamento con aperture aderenti ai profili della componentistica.
 |
 |
Tutte le connessioni sono a bocchettone e allineate alla coibentazione, per facilità di montaggio e isolamento delle tubazioni.
 |
 |
La speciale conformazione all’interno della coibentazione convoglia eventuali residui di condensa lontano da punti critici e cablaggi. I circolatori hanno il corpo verniciato in cataforesi.
 |
 |
Pozzetto portasonda sul ramo di mandata.
Nessun dettaglio è trascurato: anche le uscite dei cavi sono otturate: si liberano solo in caso di utilizzo.
