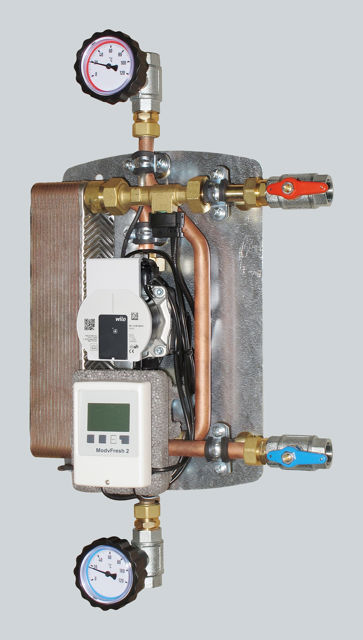

ModvFresh 2
GRUPPO DI PRODUZIONE ISTANTANEA DI ACQUA CALDA SANITARIA (ACS) CON REGOLAZIONE ELETTRONICA
Applicazioni: su accumulatori inerziali (puffer) connessi a circuiti termici tradizionali, pompe di calore, solare termico e a biomassa. Garantisce la produzione di acqua calda sanitaria istantanea, evitando fenomeni di inquinamento batterico, tipo legionellosi ecc. dovute alla stagnazione dell’acqua riscaldata. Le dimensioni compatte consentono una facile installazione anche su serbatoi di piccole dimensioni.
Il dispositivo, tramite un’elettronica dedicata, modula la velocità del circolatore primario ad alta efficienza, da un minimo del 10% fino al 100%, in modo da garantire in ogni istante una temperatura precisa di utilizzo (es. 45°C).
La variazione di portata richiesta viene letta istantaneamente da un sensore digitale che fornisce all’elettronica le informazioni di portata e temperatura, modulando conseguentemente la velocità del circolatore.
Tre modelli disponibili, completamente premontati e precablati:
• 50 kW, con portata fino a 20 L/min, per impianti di uso domestico;
• 70 kW, con portata fino a 30 L/min;
• 85 kW, con portata fino a 35 L/min.
| Fonte di energia | Temperatura del puffer | Portata | Esempio di codice |
|---|---|---|---|
| Pompa di calore | 52 °C | 18 L/min | 031300-70-30 |
| 55 °C | 22 L/min | 031300-70-30 | |
| 55 °C | 27 L/min | 031300-85-35 | |
| Caldaia a gas, biomassa, solare termico |
58 °C | 20 L/min | 031300-50-20 |
| 62 °C | 30 L/min | 031300-70-30 | |
| 60 °C | 35 L/min | 031300-85-35 |
Caratteristiche
• Circolatore Alta Efficienza;
• Temperatura acqua calda prodotta: 45°C con temperatura di rete di 10°C. La temperatura dell’ACS è comunque regolabile ogni singolo grado da 30 a 70°C;

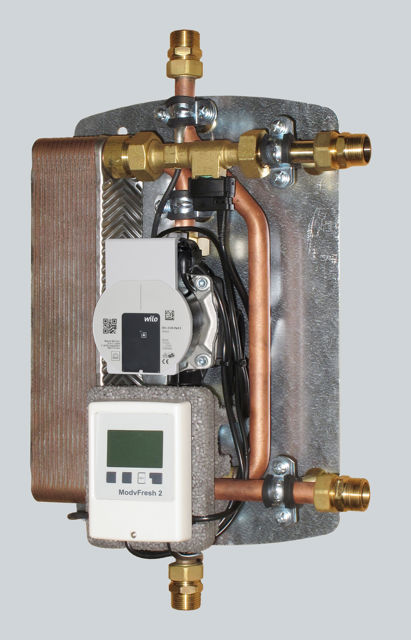

• Scambiatore a piastre saldobrasato in acciaio AISI 316 di grande superficie: garantisce un importante scambio termico che consente il ritorno dell’acqua al puffer con una temperatura fino a 25°C.
• Lo scambiatore può essere rimosso con facilità per eventuale manutenzione e/o pulizia;
• Contabilizzazione dell’energia utilizzata grazie al sensore digitale (temperatura dell’acqua fredda fissata a 10°C);

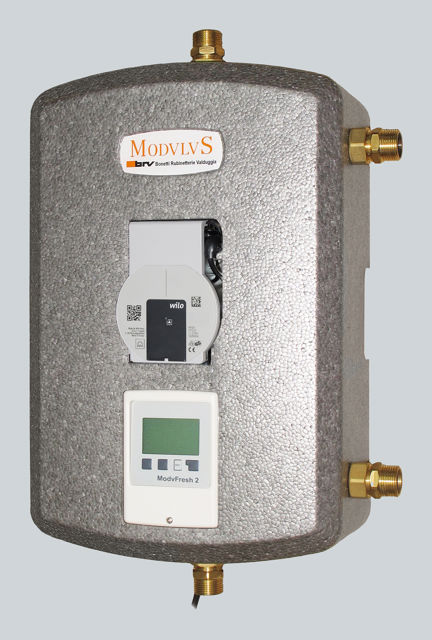

• Completamente isolato termicamente con guscio in PPE (277 x 417 x137 mm);
• Una speciale piastra metallica posteriore consente una facile installazione sia a parete che al puffer;

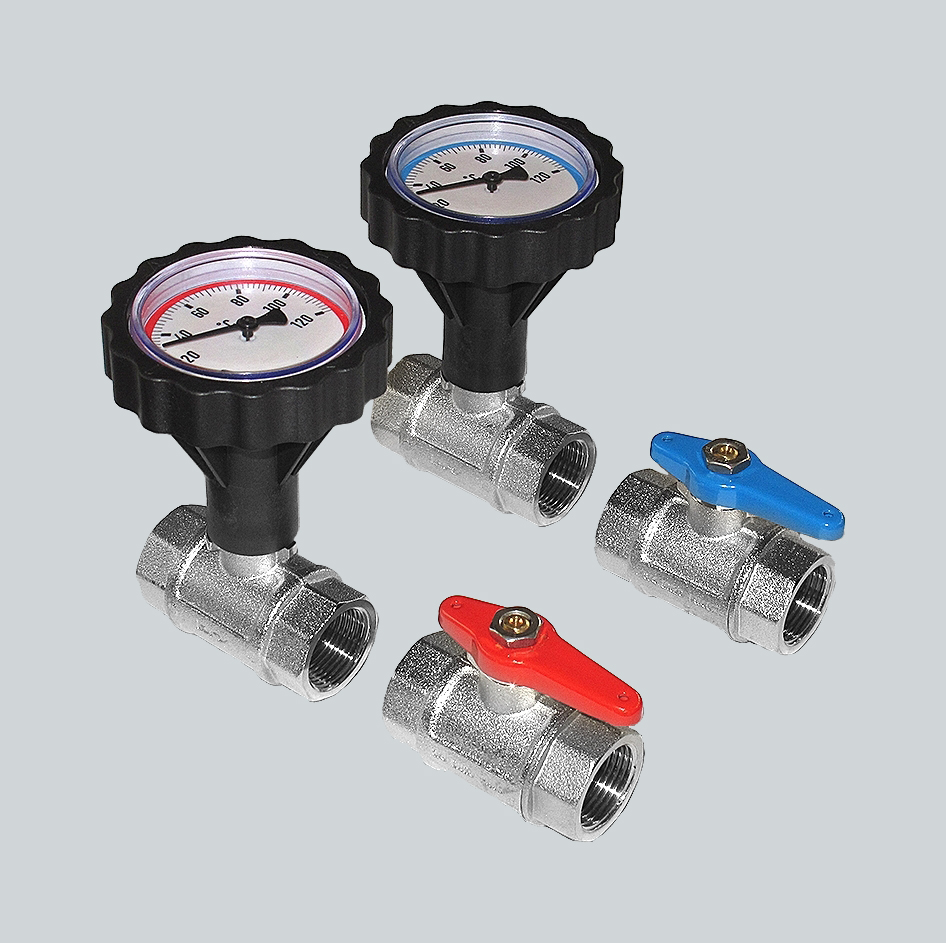

• Il gruppo viene fornito con estremità “a bocchettone” da 3/4” maschio.

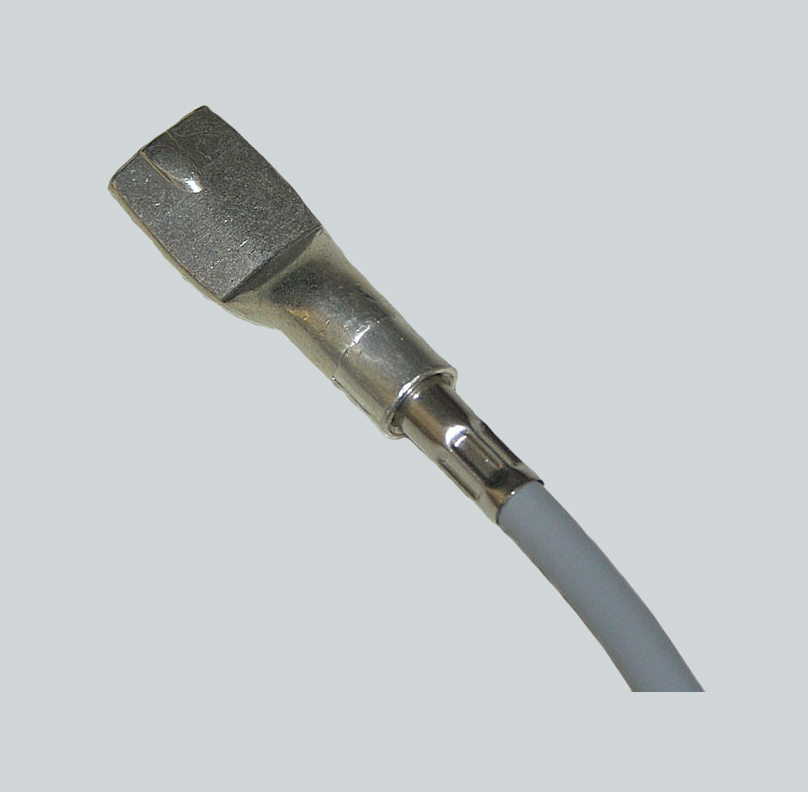

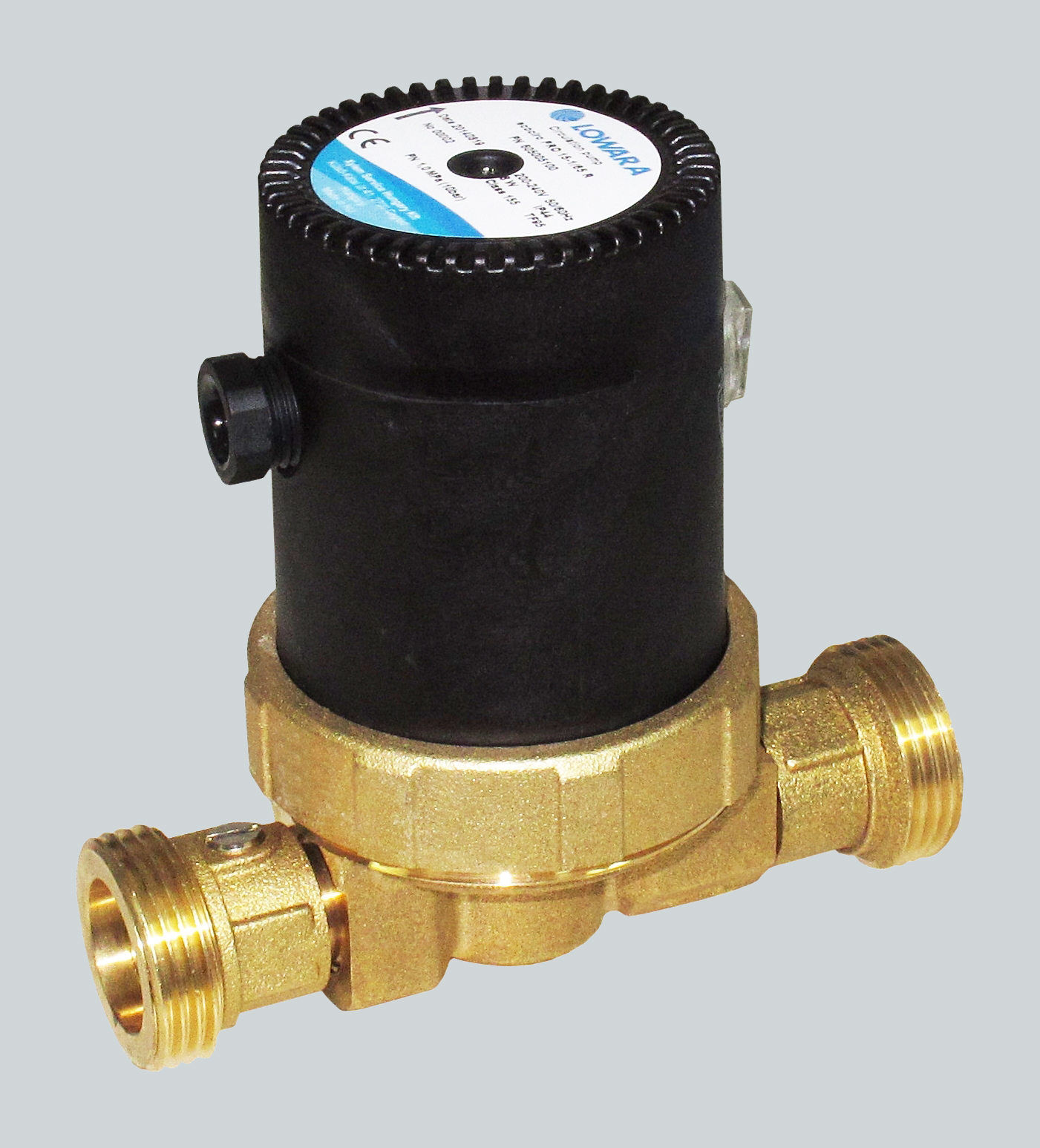

• Variante con elettronica predisposta per la gestione della linea di ricircolo: box esterno precablato con connessioni elettriche per il comando del circolatore e relativa sonda di temperatura a contatto.
Gruppi senza gestione ricircolo:
Codice 50 kW, 3/4”: 031300-50-20
Codice 70 kW, 3/4”: 031300-70-30
Codice 85 kW, 3/4”: 031300-85-35
Gruppi con gestione ricircolo:
Codice 50 kW, 3/4”: 031310-50-20
Codice 70 kW, 3/4”: 031310-70-30
Codice 85 kW, 3/4”: 031310-85-35
Disponibile, a richiesta, un test report riguardante il VFS che riporta i risultati delle analisi effettuate direttamente dal laboratorio interno Grundfos.
Per un dimensionamento preciso o per portate superiori, fare riferimento ai diagrammi nella sezione tecnica.
|
Codice
|
Capitolato |
Circolatore
|
Potenza
|
Portata Massima
|
Gestione linea ricircolo esterna
|
|---|---|---|---|---|---|
| 031300-50-20 | Wilo Para 15/8 iPWM Ku | 50 kW | 20 L/min | - | |
|
031300-50-20. BRV ModvFresh 2. Made in Italy. Gruppo per la produzione istantanea di Acqua Calda Sanitaria con regolazione elettronica, completamente premontato e precablato. Potenza: 50 kW, con portata fino a 20 L/min, per impianti di uso domestico. Gestione linea di ricircolo: non presente. Regolazione della temperatura ACS in utenza da 30 a 70 °C. Circolatore ad alta efficienza: Wilo Para 15/8 iPWM KU. Centralina ACS ModvFresh S che modula la velocità del circolatore in base alle informazioni di portata e temperatura lette dal sensore VFS, che consente inoltre la contabilizzazione dell’energia. Scambiatore in acciaio AISI 316 di grande superficie. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x417x137 mm. Connessioni esterne: 3/4” M a bocchettone, minimo DN20 in prossimità del serbatoio. Pressione massima 10 bar (senza colpi d’ariete). Temperatura d’esercizio: da 2 a 95 °C. Perdite di carico nel circuito secondario: 3 mH₂O alla portata di 20 L/min.
|
|||||
| 031300-70-30 | Wilo Para 15/8 iPWM Ku | 70 kW | 30 L/min | - | |
|
031300-70-30. BRV ModvFresh 2. Made in Italy. Gruppo per la produzione istantanea di Acqua Calda Sanitaria con regolazione elettronica, completamente premontato e precablato. Potenza: 70 kW, con portata fino a 30 L/min, con pompe di calore fino a 18 L/min. Gestione linea di ricircolo: non presente. Regolazione della temperatura ACS in utenza da 30 a 70 °C. Circolatore ad alta efficienza: Wilo Para 15/8 iPWM KU. Centralina ACS ModvFresh S che modula la velocità del circolatore in base alle informazioni di portata e temperatura lette dal sensore VFS, che consente inoltre la contabilizzazione dell’energia. Scambiatore in acciaio AISI 316 di grande superficie. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x417x137 mm. Connessioni esterne: 3/4” M a bocchettone, minimo DN20 in prossimità del serbatoio. Pressione massima 10 bar (senza colpi d’ariete). Temperatura d’esercizio: da 2 a 95 °C. Perdite di carico nel circuito secondario: 6,5 mH₂O alla portata di 30 L/min.
|
|||||
| 031300-85-35 | Wilo Para 15/8 iPWM Ku | 85 kW | 35 L/min | - | |
|
031300-85-35. BRV ModvFresh 2. Made in Italy. Gruppo per la produzione istantanea di Acqua Calda Sanitaria con regolazione elettronica, completamente premontato e precablato. Potenza: 80 kW, con portata fino a 35 L/min, Gestione linea di ricircolo: non presente. Regolazione della temperatura ACS in utenza da 30 a 70 °C. Circolatore ad alta efficienza: Wilo Para 15/8 iPWM KU. Centralina ACS ModvFresh S che modula la velocità del circolatore in base alle informazioni di portata e temperatura lette dal sensore VFS, che consente inoltre la contabilizzazione dell’energia. Scambiatore in acciaio AISI 316 di grande superficie. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x417x137 mm. Connessioni esterne: 3/4” M a bocchettone, minimo DN20 in prossimità del serbatoio. Pressione massima 10 bar (senza colpi d’ariete). Temperatura d’esercizio: da 2 a 95 °C. Perdite di carico nel circuito secondario: 7,5 mH₂O alla portata di 35 L/min.
|
|||||
| 031310-50-20 | Wilo Para 15/8 iPWM Ku | 50 kW | 20 L/min | Predisposto | |
|
031310-50-20. BRV ModvFresh 2. Made in Italy. Gruppo per la produzione istantanea di Acqua Calda Sanitaria con regolazione elettronica, completamente premontato e precablato. Potenza: 50 kW, con portata fino a 20 L/min, per impianti di uso domestico. Gestione linea di ricircolo: predisposizione con box esterno per connessione comando circolatore e sonda di temperatura. Regolazione della temperatura ACS in utenza da 30 a 70 °C. Circolatore ad alta efficienza: Wilo Para 15/8 iPWM KU. Centralina ACS ModvFresh S che modula la velocità del circolatore in base alle informazioni di portata e temperatura lette dal sensore VFS, che consente inoltre la contabilizzazione dell’energia. Scambiatore in acciaio AISI 316 di grande superficie. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x417x137 mm. Connessioni esterne: 3/4” M a bocchettone, minimo DN20 in prossimità del serbatoio. Pressione massima 10 bar (senza colpi d’ariete). Temperatura d’esercizio: da 2 a 95 °C. Perdite di carico nel circuito secondario: 3 mH₂O alla portata di 20 L/min.
|
|||||
| 031310-70-30 | Wilo Para 15/8 iPWM Ku | 70 kW | 30 L/min | Predisposto | |
|
031310-70-30. BRV ModvFresh 2. Made in Italy. Gruppo per la produzione istantanea di Acqua Calda Sanitaria con regolazione elettronica, completamente premontato e precablato. Potenza: 70 kW, con portata fino a 30 L/min, con pompe di calore fino a 18 L/min. Gestione linea di ricircolo: predisposizione con box esterno per connessione comando circolatore e sonda di temperatura. Regolazione della temperatura ACS in utenza da 30 a 70 °C. Circolatore ad alta efficienza: Wilo Para 15/8 iPWM KU. Centralina ACS ModvFresh S che modula la velocità del circolatore in base alle informazioni di portata e temperatura lette dal sensore VFS, che consente inoltre la contabilizzazione dell’energia. Scambiatore in acciaio AISI 316 di grande superficie. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x417x137 mm. Connessioni esterne: 3/4” M a bocchettone, minimo DN20 in prossimità del serbatoio. Pressione massima 10 bar (senza colpi d’ariete). Temperatura d’esercizio: da 2 a 95 °C. Perdite di carico nel circuito secondario: 6,5 mH₂O alla portata di 30 L/min.
|
|||||
| 031310-85-35 | Wilo Para 15/8 iPWM Ku | 85 kW | 35 L/min | Predisposto | |
|
031310-85-35. BRV ModvFresh 2. Made in Italy. Gruppo per la produzione istantanea di Acqua Calda Sanitaria con regolazione elettronica, completamente premontato e precablato. Potenza: 80 kW, con portata fino a 35 L/min, Gestione linea di ricircolo: predisposizione con box esterno per connessione comando circolatore e sonda di temperatura. Regolazione della temperatura ACS in utenza da 30 a 70 °C. Circolatore ad alta efficienza: Wilo Para 15/8 iPWM KU. Centralina ACS ModvFresh S che modula la velocità del circolatore in base alle informazioni di portata e temperatura lette dal sensore VFS, che consente inoltre la contabilizzazione dell’energia. Scambiatore in acciaio AISI 316 di grande superficie. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x417x137 mm. Connessioni esterne: 3/4” M a bocchettone, minimo DN20 in prossimità del serbatoio. Pressione massima 10 bar (senza colpi d’ariete). Temperatura d’esercizio: da 2 a 95 °C. Perdite di carico nel circuito secondario: 7,5 mH₂O alla portata di 35 L/min.
|
|||||
