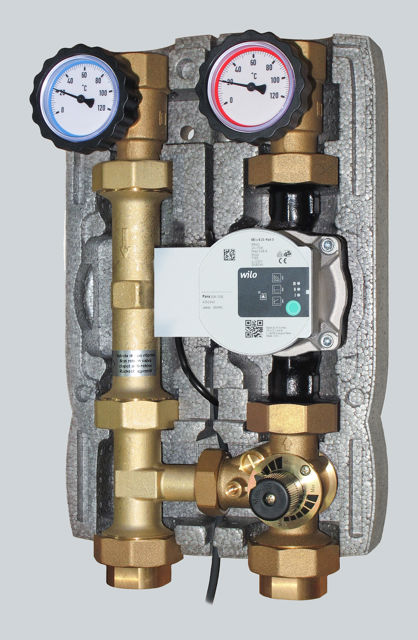

M2 MIX33 DN32
MODULO A 2 VIE CON VALVOLA MISCELATRICE A 3 VIE CON BY-PASS INTEGRATO
Il gruppo per circolatori da 1”1/4 (180 mm) consiste di:
Andata
• Connessione.
• Valvola miscelatrice a 3 vie con by-pass regolabile. Mediante il by-pass (registrabile frontalmente) è possibile miscelare alla mandata una quantità d’acqua, proveniente dal ritorno dell’impianto.
• Circolatore sincrono ad alta efficienza precablato (nei modelli che lo includono).
• Valvola a sfera flangiata con maniglia porta termometro (termometro con anello rosso; 0°C-120°C).
Ritorno
• Valvola a sfera flangiata con maniglia porta termometro (termometro con anello blu; 0°C-120°C).

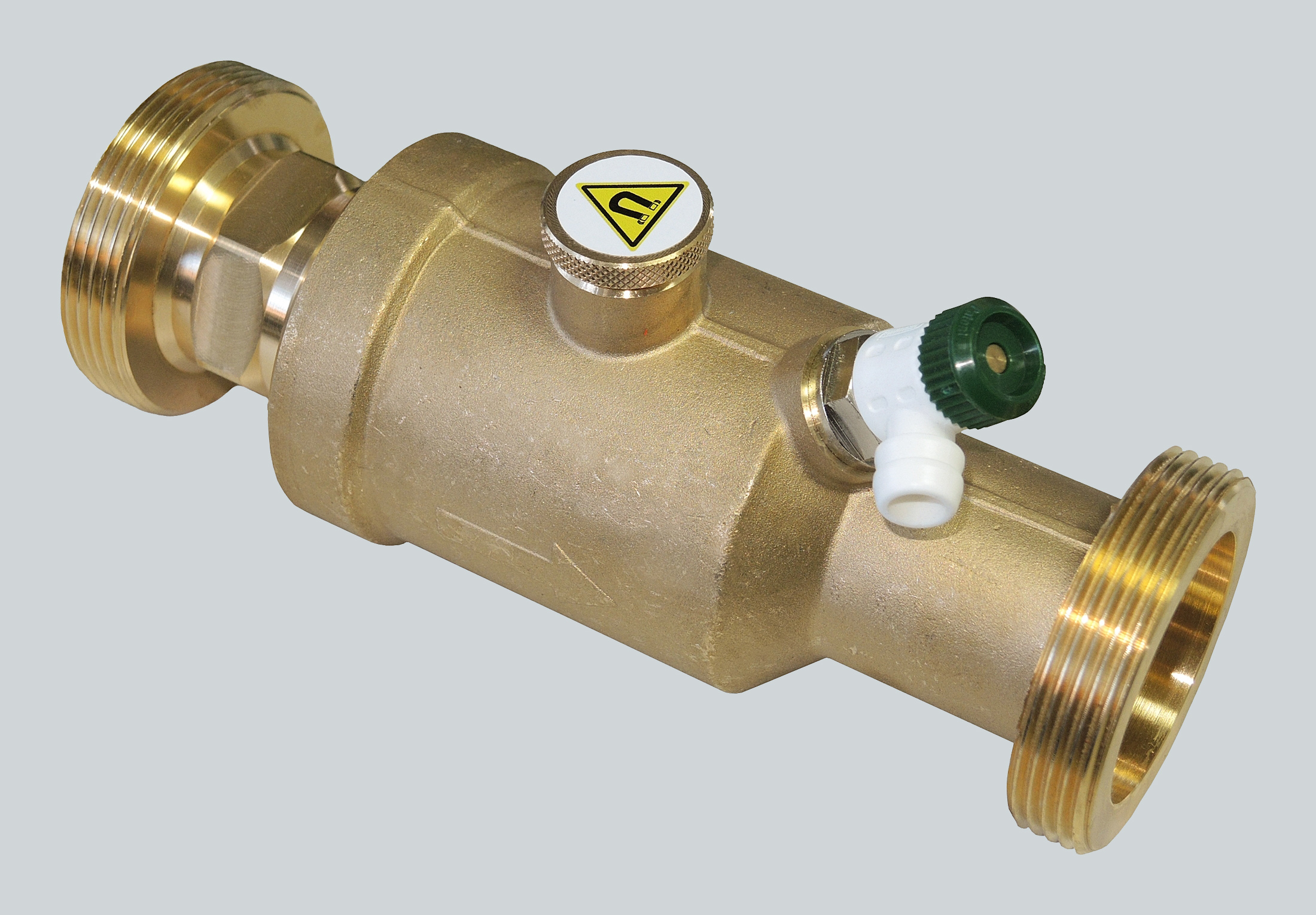

• Raccordo o defangatore (per i modelli che lo prevedono) con valvola di non ritorno 20 mbar.
• Raccordo a T per valvola miscelatrice.
• Connessione.

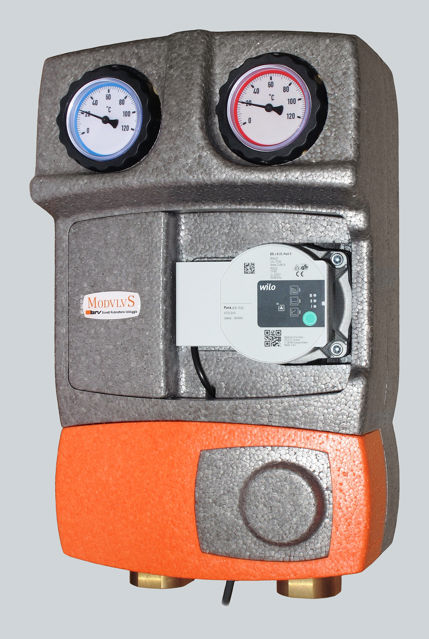

Interasse 125 mm. Box di isolamento in PPE (Dimensioni: 250x400x170 mm).
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Connessioni esterne disponibili: 1”1/4 Femmina
CAMPO D’IMPIEGO
Per potenze fino a 76 kW (con Δt 15 K) e portata massima di 4400 l/h.
Valore Kvs: 16,0.
Dati indicativi calcolati con un circolatore di prevalenza 8 m (Wilo Stratos Para 30/1-8).
Per un dimensionamento preciso o per portate superiori, fare riferimento alla sezione tecnica.
Codice 1”1/4: 20555R-M33
Con circolatore: 20555R-M33-(A6/PA1-7/PA1-8)
Con defangatore: Codice 1”1/4: 205652-M33
Con circolatore: 205652-M33-(A6/PA1-7/PA1-8)
Circolatori disponibili:
Grundfos Alpha 1 L 32-60 (A6)
Wilo Para 30/8 SC (PA1-7)

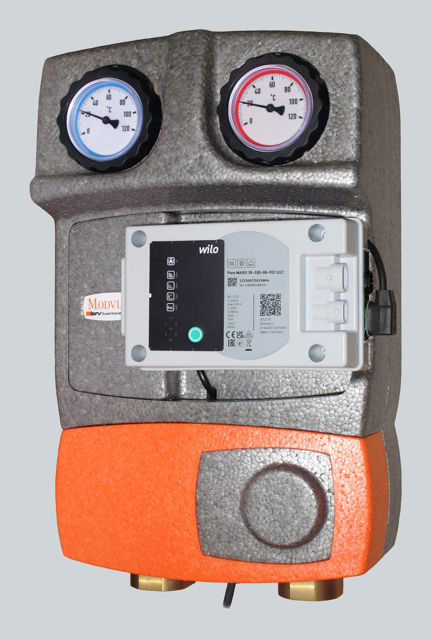

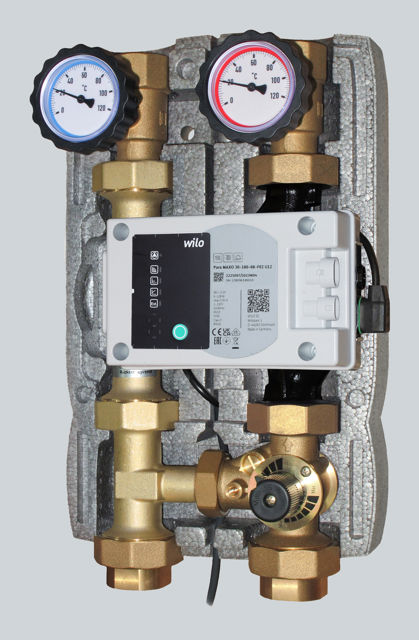

Wilo Para Maxo 30-180-08 (PA1-8)
Disponibile modello con defangatore
|
Codice
|
Capitolato |
Connessioni esterne
|
Circolatore
|
Servomotore
|
Defangatore
|
|---|---|---|---|---|---|
| 20555R-M33 | G 1"1/4 F | - | - | - | |
|
20555R-M33. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN32 per circolatori da 1”1/4 (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie motorizzabile, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x400x170 mm. Connessioni esterne: G 1"1/4 F (ISO 228). Circolatore sincrono ad alta efficienza: non incluso. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 77 kW (con Δt 15 K) e portata di 4,4 m3/h. Valore Kvs 16,0 per una prevalenza residua di 5 mH2O. Dati indicativi calcolati con un circolatore di prevalenza 8 m.
|
|||||
| 20555R-M33-A6 | G 1"1/4 F | Grundfos Alpha 1 32-60 | - | - | |
|
20555R-M33-A6. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN32 per circolatori da 1”1/4 (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie motorizzabile, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x400x170 mm. Connessioni esterne: G 1"1/4 F (ISO 228). Circolatore sincrono ad alta efficienza: Grundfos Alpha 1 32-60. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 17 kW (con Δt 15 K) e portata di 0,95 m3/h. Valore Kvs 16,0 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||||
| 20555R-M33-PA1-7 | G 1"1/4 F | Wilo Para 30/8 SC | - | - | |
|
20555R-M33-PA1-7. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN32 per circolatori da 1”1/4 (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie motorizzabile, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x400x170 mm. Connessioni esterne: G 1"1/4 F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 30/8 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 42 kW (con Δt 15 K) e portata di 2,4 m3/h. Valore Kvs 16,0 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||||
| 20555R-M33-PA1-8 | G 1"1/4 F | Wilo Para Maxo 30-180-08 | - | - | |
|
20555R-M33-PA1-8. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN32 per circolatori da 1”1/4 (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie motorizzabile, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x400x170 mm. Connessioni esterne: G 1"1/4 F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para Maxo 30-180-08. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 77 kW (con Δt 15 K) e portata di 4,4 m3/h. Valore Kvs 16,0 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||||
| 205652-M33 | G 1"1/4 F | - | - | ● | |
|
205652-M33. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN32 per circolatori da 1”1/4 (180 mm), provvisto di defangatore magnetico. Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie motorizzabile, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x400x170 mm. Connessioni esterne: G 1"1/4 F (ISO 228). Circolatore sincrono ad alta efficienza: non incluso. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 70 kW (con Δt 15 K) e portata di 4,00 m3/h. Valore Kvs 12,7 per una prevalenza residua di 4,6 mH2O. Dati indicativi calcolati con un circolatore di prevalenza 8 m.
|
|||||
| 205652-M33-A6 | G 1"1/4 F | Grundfos Alpha 1 32-60 | - | ● | |
|
205652-M33-A6. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN32 per circolatori da 1”1/4 (180 mm), provvisto di defangatore magnetico. Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie motorizzabile, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x400x170 mm. Connessioni esterne: G 1"1/4 F (ISO 228). Circolatore sincrono ad alta efficienza: Grundfos Alpha 1 32-60. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 20 kW (con Δt 15 K) e portata di 1,15 m3/h. Valore Kvs 12,7 per una prevalenza residua di 4,6 mH2O. Alimentazione: 230 V AC.
|
|||||
| 205652-M33-PA1-7 | G 1"1/4 F | Wilo Para 30/8 SC | - | ● | |
|
205652-M33-PA1-7. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN32 per circolatori da 1”1/4 (180 mm), provvisto di defangatore magnetico. Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie motorizzabile, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x400x170 mm. Connessioni esterne: G 1"1/4 F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 30/8 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 43 kW (con Δt 15 K) e portata di 2,45 m3/h. Valore Kvs 12,7 per una prevalenza residua di 4,6 mH2O. Alimentazione: 230 V AC.
|
|||||
| 205652-M33-PA1-8 | G 1"1/4 F | Wilo Para Maxo 30-180-08 | - | ● | |
|
205652-M33-PA1-8. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN32 per circolatori da 1”1/4 (180 mm), provvisto di defangatore magnetico. Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie motorizzabile, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x400x170 mm. Connessioni esterne: G 1"1/4 F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para Maxo 30-180-08. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 70 kW (con Δt 15 K) e portata di 4,00 m3/h. Valore Kvs 12,7 per una prevalenza residua di 4,6 mH2O. Alimentazione: 230 V AC.
|
|||||
| 20555R-M33-M21 | G 1"1/4 F | - | ● | - | |
|
20555R-M33-M21. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN32 per circolatori da 1”1/4 (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie con servomotore M21D (230 V, 3 punti, 2 min) premontato, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x400x170 mm. Connessioni esterne: G 1"1/4 F (ISO 228). Circolatore sincrono ad alta efficienza: non incluso. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 77 kW (con Δt 15 K) e portata di 4,4 m3/h. Valore Kvs 16,0 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC. Dati indicativi calcolati con un circolatore di prevalenza 8 m.
|
|||||
| 20555R-M33-AHC | G 1"1/4 F | - | ● Con centralina climatica | - | |
|
20555R-M33-AHC. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN32 per circolatori da 1”1/4 (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie con servomotore AHD20 (con centralina climatica, 230 V) premontato, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x400x170 mm. Connessioni esterne: G 1"1/4 F (ISO 228). Circolatore sincrono ad alta efficienza: non incluso. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 77 kW (con Δt 15 K) e portata di 4,4 m3/h. Valore Kvs 16,0 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC. Dati indicativi calcolati con un circolatore di prevalenza 8 m.
|
|||||
| 20555R-M33-A6M21 | G 1"1/4 F | Grundfos Alpha 1 32-60 | ● | - | |
|
20555R-M33-A6M21. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN32 per circolatori da 1”1/4 (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie con servomotore M21D (230 V, 3 punti, 2 min) premontato, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x400x170 mm. Connessioni esterne: G 1"1/4 F (ISO 228). Circolatore sincrono ad alta efficienza: Grundfos Alpha 1 32-60. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 17 kW (con Δt 15 K) e portata di 0,95 m3/h. Valore Kvs 16,0 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||||
| 20555R-M33-P7M21 | G 1"1/4 F | Wilo Para 30/8 SC | ● | - | |
|
20555R-M33-P7M21. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN32 per circolatori da 1”1/4 (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie con servomotore M21D (230 V, 3 punti, 2 min) premontato, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x400x170 mm. Connessioni esterne: G 1"1/4 F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 30/8 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 42 kW (con Δt 15 K) e portata di 2,4 m3/h. Valore Kvs 16,0 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||||
| 20555R-M33-P8M21 | G 1"1/4 F | Wilo Para Maxo 30-180-08 | ● | - | |
|
20555R-M33-P8M21. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN32 per circolatori da 1”1/4 (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie con servomotore M21D (230 V, 3 punti, 2 min) premontato, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x400x170 mm. Connessioni esterne: G 1"1/4 F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para Maxo 30-180-08. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 77 kW (con Δt 15 K) e portata di 4,4 m3/h. Valore Kvs 16,0 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||||
| 20555R-M33-A6AHC | G 1"1/4 F | Grundfos Alpha 1 32-60 | ● Con centralina climatica | - | |
|
20555R-M33-A6AHC. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN32 per circolatori da 1”1/4 (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie con servomotore AHD20 (con centralina climatica, 230 V) premontato, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x400x170 mm. Connessioni esterne: G 1"1/4 F (ISO 228). Circolatore sincrono ad alta efficienza: Grundfos Alpha 1 32-60. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 17 kW (con Δt 15 K) e portata di 0,95 m3/h. Valore Kvs 16,0 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||||
| 20555R-M33-P7AHC | G 1"1/4 F | Wilo Para 30/8 SC | ● Con centralina climatica | - | |
|
20555R-M33-P7AHC. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN32 per circolatori da 1”1/4 (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie con servomotore AHD20 (con centralina climatica, 230 V) premontato, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x400x170 mm. Connessioni esterne: G 1"1/4 F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 30/8 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 42 kW (con Δt 15 K) e portata di 2,4 m3/h. Valore Kvs 16,0 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||||
| 20555R-M33-P8AHC | G 1"1/4 F | Wilo Para Maxo 30-180-08 | ● Con centralina climatica | - | |
|
20555R-M33-P8AHC. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN32 per circolatori da 1”1/4 (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie con servomotore AHD20 (con centralina climatica, 230 V) premontato, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x400x170 mm. Connessioni esterne: G 1"1/4 F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para Maxo 30-180-08. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 77 kW (con Δt 15 K) e portata di 4,4 m3/h. Valore Kvs 16,0 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||||
| 205652-M33-M21 | G 1"1/4 F | - | ● | ● | |
|
205652-M33-M21. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN32 per circolatori da 1”1/4 (180 mm), provvisto di defangatore magnetico. Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie con servomotore M21D (230 V, 3 punti, 2 min) premontato, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x400x170 mm. Connessioni esterne: G 1"1/4 F (ISO 228). Circolatore sincrono ad alta efficienza: non incluso. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 70 kW (con Δt 15 K) e portata di 4,00 m3/h. Valore Kvs 12,7 per una prevalenza residua di 4,6 mH2O. Alimentazione: 230 V AC. Dati indicativi calcolati con un circolatore di prevalenza 8 m.
|
|||||
| 205652-M33-AHC | G 1"1/4 F | - | ● Con centralina climatica | ● | |
|
205652-M33-AHC. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN32 per circolatori da 1”1/4 (180 mm), provvisto di defangatore magnetico. Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie con servomotore AHD20 (con centralina climatica, 230 V) premontato, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x400x170 mm. Connessioni esterne: G 1"1/4 F (ISO 228). Circolatore sincrono ad alta efficienza: non incluso. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 70 kW (con Δt 15 K) e portata di 4,00 m3/h. Valore Kvs 12,7 per una prevalenza residua di 4,6 mH2O. Alimentazione: 230 V AC. Dati indicativi calcolati con un circolatore di prevalenza 8 m.
|
|||||
| 205652-M33-A6M21 | G 1"1/4 F | Grundfos Alpha 1 32-60 | ● | ● | |
|
205652-M33-A6M21. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN32 per circolatori da 1”1/4 (180 mm), provvisto di defangatore magnetico. Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie con servomotore M21D (230 V, 3 punti, 2 min) premontato, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x400x170 mm. Connessioni esterne: G 1"1/4 F (ISO 228). Circolatore sincrono ad alta efficienza: Grundfos Alpha 1 32-60. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 20 kW (con Δt 15 K) e portata di 1,15 m3/h. Valore Kvs 12,7 per una prevalenza residua di 4,6 mH2O. Alimentazione: 230 V AC.
|
|||||
| 205652-M33-P7M21 | G 1"1/4 F | Wilo Para 30/8 SC | ● | ● | |
|
205652-M33-P7M21. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN32 per circolatori da 1”1/4 (180 mm), provvisto di defangatore magnetico. Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie con servomotore M21D (230 V, 3 punti, 2 min) premontato, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x400x170 mm. Connessioni esterne: G 1"1/4 F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 30/8 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 43 kW (con Δt 15 K) e portata di 2,45 m3/h. Valore Kvs 12,7 per una prevalenza residua di 4,6 mH2O. Alimentazione: 230 V AC.
|
|||||
| 205652-M33-P8M21 | G 1"1/4 F | Wilo Para Maxo 30-180-08 | ● | ● | |
|
205652-M33-P8M21. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN32 per circolatori da 1”1/4 (180 mm), provvisto di defangatore magnetico. Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie con servomotore M21D (230 V, 3 punti, 2 min) premontato, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x400x170 mm. Connessioni esterne: G 1"1/4 F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para Maxo 30-180-08. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 70 kW (con Δt 15 K) e portata di 4,00 m3/h. Valore Kvs 12,7 per una prevalenza residua di 4,6 mH2O. Alimentazione: 230 V AC.
|
|||||
| 205652-M33-A6AHC | G 1"1/4 F | Grundfos Alpha 1 32-60 | ● Con centralina climatica | ● | |
|
205652-M33-A6AHC. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN32 per circolatori da 1”1/4 (180 mm), provvisto di defangatore magnetico. Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie con servomotore AHD20 (con centralina climatica, 230 V) premontato, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x400x170 mm. Connessioni esterne: G 1"1/4 F (ISO 228). Circolatore sincrono ad alta efficienza: Grundfos Alpha 1 32-60. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 20 kW (con Δt 15 K) e portata di 1,15 m3/h. Valore Kvs 12,7 per una prevalenza residua di 4,6 mH2O. Alimentazione: 230 V AC.
|
|||||
| 205652-M33-P7AHC | G 1"1/4 F | Wilo Para 30/8 SC | ● Con centralina climatica | ● | |
|
205652-M33-P7AHC. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN32 per circolatori da 1”1/4 (180 mm), provvisto di defangatore magnetico. Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie con servomotore AHD20 (con centralina climatica, 230 V) premontato, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x400x170 mm. Connessioni esterne: G 1"1/4 F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 30/8 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 43 kW (con Δt 15 K) e portata di 2,45 m3/h. Valore Kvs 12,7 per una prevalenza residua di 4,6 mH2O. Alimentazione: 230 V AC.
|
|||||
| 205652-M33-P8AHC | G 1"1/4 F | Wilo Para Maxo 30-180-08 | ● Con centralina climatica | ● | |
|
205652-M33-P8AHC. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN32 per circolatori da 1”1/4 (180 mm), provvisto di defangatore magnetico. Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie con servomotore AHD20 (con centralina climatica, 230 V) premontato, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x400x170 mm. Connessioni esterne: G 1"1/4 F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para Maxo 30-180-08. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 70 kW (con Δt 15 K) e portata di 4,00 m3/h. Valore Kvs 12,7 per una prevalenza residua di 4,6 mH2O. Alimentazione: 230 V AC.
|
|||||
