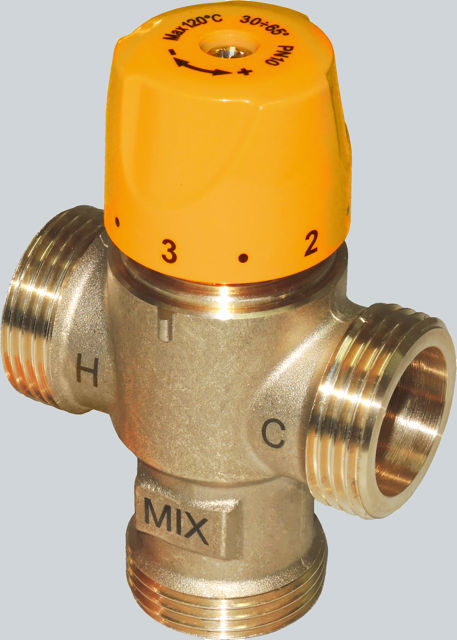

Art. 776
MISCELATORE TERMOSTATICO SOLARE ANTISCOTTATURA
Miscelatore termostatico antiscottatura maschio per impianti solari. Corpo in ottone stampato. Controllo della temperatura inviata all’utenza regolabile con manopola da 30°C a 65°C.
• Pressione massima statica 10 bar (PN 10); dinamica 5 bar.
• Massimo rapporto fra le pressioni 2:1.
• Temperatura massima ingresso: continua 100°C; (breve periodo: 120°C per 20 s).
• Campo di regolazione temperatura: 30÷65°C. Precisione ± 2°C.
Connessioni esterne disponibili: 3/4” o 1” Maschio tenuta piana.
Kvs disponibili:
1,5 (3/4” cod. 03776-1.5-S) per utenze fino a 31 l/min (1,5 bar)
1,7 (1” cod. 04776-1.7-S) per utenze fino a 35 l/min (1,5 bar)
2,4 (1” cod. 04776-2.4-S) per utenze fino a 49 l/min (1,5 bar)
Temperature disponibili:
Temperatura regolabile da 30°C a 65°C
Layout: simmetrico
Codice 3/4”: 03776-1.5-S
Codice 1”: 04776-1.7-S
Codice 1”: 04776-2.4-S
|
Codice
|
Capitolato |
Connessioni esterne
|
Kvs
|
Portata
|
|---|---|---|---|---|
| 03776-1.5-S | 3/4" F | 1,5 | 31 L/min (1,5 bar) | |
|
03776-1.5-S. BRV Art. 776. Made in Italy. Miscelatore termostatico antiscottatura maschio per impianti solari. Conformità al D.M. 174/2004. PED 2014/68/EU 4.3. Campo di regolazione: 30 – 65 °C. Layout simmetrico. Corpo in ottone stampato. Finitura in ottone giallo. Pressione massima statica 10 bar (PN 10), dinamica 5 bar. Massimo rapporto tra le pressioni 2:1. Stabilità di regolazione: ±2 °C. Temperatura massima in ingresso: continua 100 °C (breve periodo: 120 °C per 20 s). Kvs 1,5 per utenze fino a 31 L/min (1,5 bar). Connessioni esterne: 3/4" M (ISO 228) tenuta piana.
|
||||
| 04776-1.7-S | 1" F | 1,7 | 35 L/min (1,5 bar) | |
|
04776-1.7-S. BRV Art. 776. Made in Italy. Miscelatore termostatico antiscottatura maschio per impianti solari. Conformità al D.M. 174/2004. PED 2014/68/EU 4.3. Campo di regolazione: 30 – 65 °C. Layout simmetrico. Corpo in ottone stampato. Finitura in ottone giallo. Pressione massima statica 10 bar (PN 10), dinamica 5 bar. Massimo rapporto tra le pressioni 2:1. Stabilità di regolazione: ±2 °C. Temperatura massima in ingresso: continua 100 °C (breve periodo: 120 °C per 20 s). Kvs 1,7 per utenze fino a 35 L/min (1,5 bar). Connessioni esterne: 1" M (ISO 228) tenuta piana.
|
||||
| 04776-2.4-S | 1" F | 2,4 | 49 L/min (1,5 bar) | |
|
04776-2.4-S. BRV Art. 776. Made in Italy. Miscelatore termostatico antiscottatura maschio per impianti solari. Conformità al D.M. 174/2004. PED 2014/68/EU 4.3. Campo di regolazione: 30 – 65 °C. Layout simmetrico. Corpo in ottone stampato. Finitura in ottone giallo. Pressione massima statica 10 bar (PN 10), dinamica 5 bar. Massimo rapporto tra le pressioni 2:1. Stabilità di regolazione: ±2 °C. Temperatura massima in ingresso: continua 100 °C (breve periodo: 120 °C per 20 s). Kvs 2,4 per utenze fino a 49 L/min (1,5 bar). Connessioni esterne: 1" M (ISO 228) tenuta piana.
|
||||
