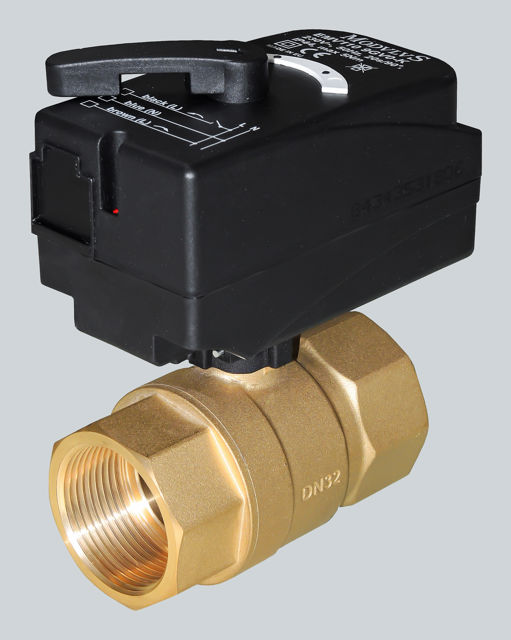

Art. 1610
VALVOLA DI ZONA MOTORIZZATA
Valvola di zona a passaggio integrale F/F in ottone stampato.
Finitura gialla.
Filettatura secondo ISO 228 (DIN 259 BSP 2779).
• Servomotore on/off a due punti con attacco rapido a “clip”.
• Alimentazione 230 V AC.
PN 32. Pressione di lavoro: 16 bar.
Massima pressione differenziale: 10 bar.
Temperatura del fluido: -20÷120°C
Codici: vedi catalogo
|
Codice
|
Capitolato |
DN
|
Misura
|
Kvs
|
Servomotore
|
|---|---|---|---|---|---|
| 021610 | 15 | G 1/2" F | 23,0 | - | |
|
021610. BRV Art. 1610. Made in Italy. Valvola di zona a passaggio integrale F/F, DN 15, in ottone stampato, con attacco rapido a clip per servomotore.. Finitura gialla. Filettatura secondo ISO 228 (DIN 259 BSP 2779) G 1/2" F. PED 2014/68/EU 4.3. Kvs 23,0. PN 32. Pressione di lavoro 16 bar. Massima pressione differenziale 10 bar. Temperatura del fluido -20 – 120 °C.
|
|||||
| 031610 | 20 | G 3/4" F | 38.5 | - | |
|
031610. BRV Art. 1610. Made in Italy. Valvola di zona a passaggio integrale F/F, DN 20, in ottone stampato, con attacco rapido a clip per servomotore.. Finitura gialla. Filettatura secondo ISO 228 (DIN 259 BSP 2779) G 3/4" F. PED 2014/68/EU 4.3. Kvs 38,5. PN 32. Pressione di lavoro 16 bar. Massima pressione differenziale 10 bar. Temperatura del fluido -20 – 120 °C.
|
|||||
| 041610 | 25 | G 1" F | 76,0 | - | |
|
041610. BRV Art. 1610. Made in Italy. Valvola di zona a passaggio integrale F/F, DN 25, in ottone stampato, con attacco rapido a clip per servomotore.. Finitura gialla. Filettatura secondo ISO 228 (DIN 259 BSP 2779) G 1" F. PED 2014/68/EU 4.3. Kvs 76,0. PN 32. Pressione di lavoro 16 bar. Massima pressione differenziale 10 bar. Temperatura del fluido -20 – 120 °C.
|
|||||
| 051610 | 32 | G 1"1/4 F | 103,0 | - | |
|
051610. BRV Art. 1610. Made in Italy. Valvola di zona a passaggio integrale F/F, DN 32, in ottone stampato, con attacco rapido a clip per servomotore.. Finitura gialla. Filettatura secondo ISO 228 (DIN 259 BSP 2779) G 1"1/4 F. PED 2014/68/EU 4.3. Kvs 103,0. PN 32. Pressione di lavoro 16 bar. Massima pressione differenziale 10 bar. Temperatura del fluido -20 – 120 °C.
|
|||||
| 021610-M11 | 15 | G 1/2" F | 23,0 | ● On/off M11 (a due punti, 5 Nm) | |
|
021610-M11. BRV Art. 1610. Made in Italy. Valvola di zona motorizzata a passaggio integrale F/F, DN 15, in ottone stampato, con servomotore on/off M11 (a due punti, 5 Nm, 230 V AC). Finitura gialla. Filettatura secondo ISO 228 (DIN 259 BSP 2779) G 1/2" F. PED 2014/68/EU 4.3. Kvs 23,0. PN 32. Pressione di lavoro 16 bar. Massima pressione differenziale 10 bar. Temperatura del fluido -20 – 120 °C.
|
|||||
| 031610-M11 | 20 | G 3/4" F | 38.5 | ● On/off M11 (a due punti, 5 Nm) | |
|
031610-M11. BRV Art. 1610. Made in Italy. Valvola di zona motorizzata a passaggio integrale F/F, DN 20, in ottone stampato, con servomotore on/off M11 (a due punti, 5 Nm, 230 V AC). Finitura gialla. Filettatura secondo ISO 228 (DIN 259 BSP 2779) G 3/4" F. PED 2014/68/EU 4.3. Kvs 38,5. PN 32. Pressione di lavoro 16 bar. Massima pressione differenziale 10 bar. Temperatura del fluido -20 – 120 °C.
|
|||||
| 041610-M15 | 25 | G 1" F | 76,0 | ● On/off M15 (a due punti, 15 Nm) | |
|
041610-M15. BRV Art. 1610. Made in Italy. Valvola di zona motorizzata a passaggio integrale F/F, DN 25, in ottone stampato, con servomotore on/off M15 (a due punti, 15 Nm, 230 V AC). Finitura gialla. Filettatura secondo ISO 228 (DIN 259 BSP 2779) G 1" F. PED 2014/68/EU 4.3. Kvs 76,0. PN 32. Pressione di lavoro 16 bar. Massima pressione differenziale 10 bar. Temperatura del fluido -20 – 120 °C.
|
|||||
| 051610-M15 | 32 | G 1"1/4 F | 103,0 | ● On/off M15 (a due punti, 15 Nm) | |
|
051610-M15. BRV Art. 1610. Made in Italy. Valvola di zona motorizzata a passaggio integrale F/F, DN 32, in ottone stampato, con servomotore on/off M15 (a due punti, 15 Nm, 230 V AC). Finitura gialla. Filettatura secondo ISO 228 (DIN 259 BSP 2779) G 1"1/4 F. PED 2014/68/EU 4.3. Kvs 103,0. PN 32. Pressione di lavoro 16 bar. Massima pressione differenziale 10 bar. Temperatura del fluido -20 – 120 °C.
|
|||||
