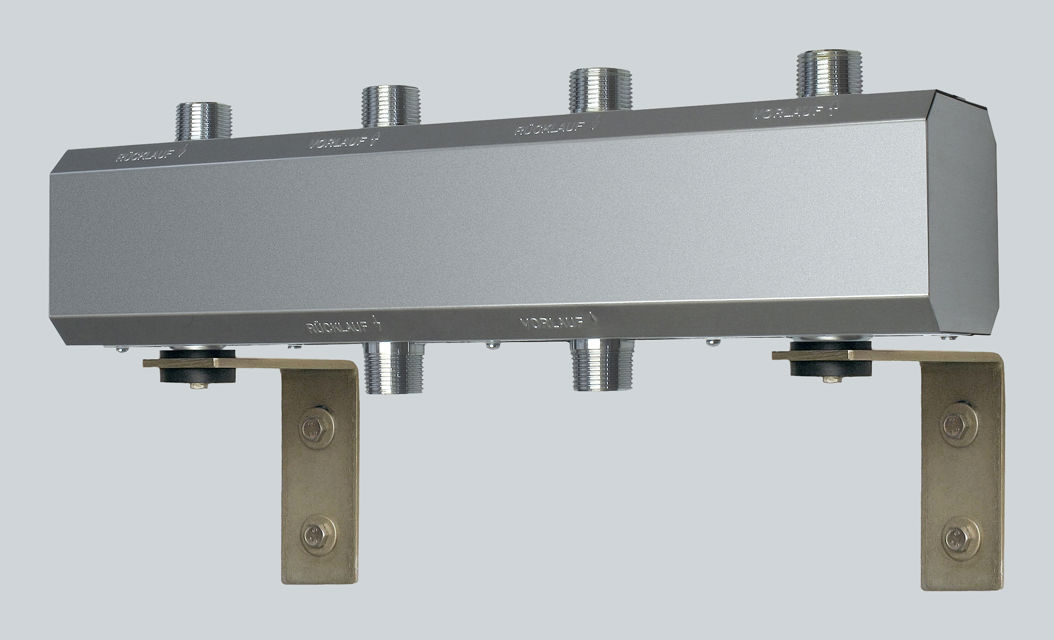

Zone manifold HV 60/125
(2 m3/h - 50 kW)
Zone manifold with insulation suitable for power up to 50 kW (rise in temperature ∆T=20 K in the primary circuit).
Maximum flow rate up to 2 m3/h - Max. 6 bar.
Insulation box section dimensions: 110 x 110 mm.
Connections to the pump units:
1” Male, centre distance 125 mm (pitch 250 mm).

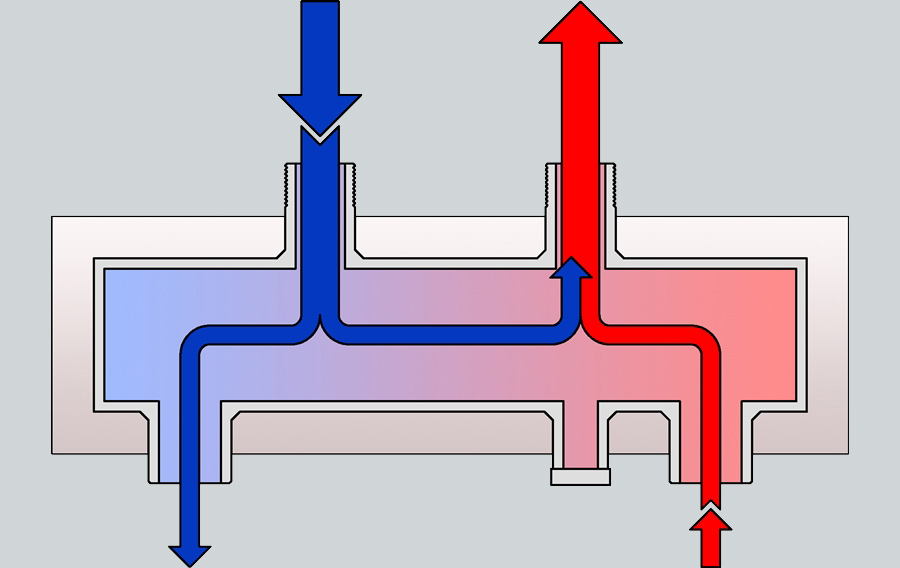

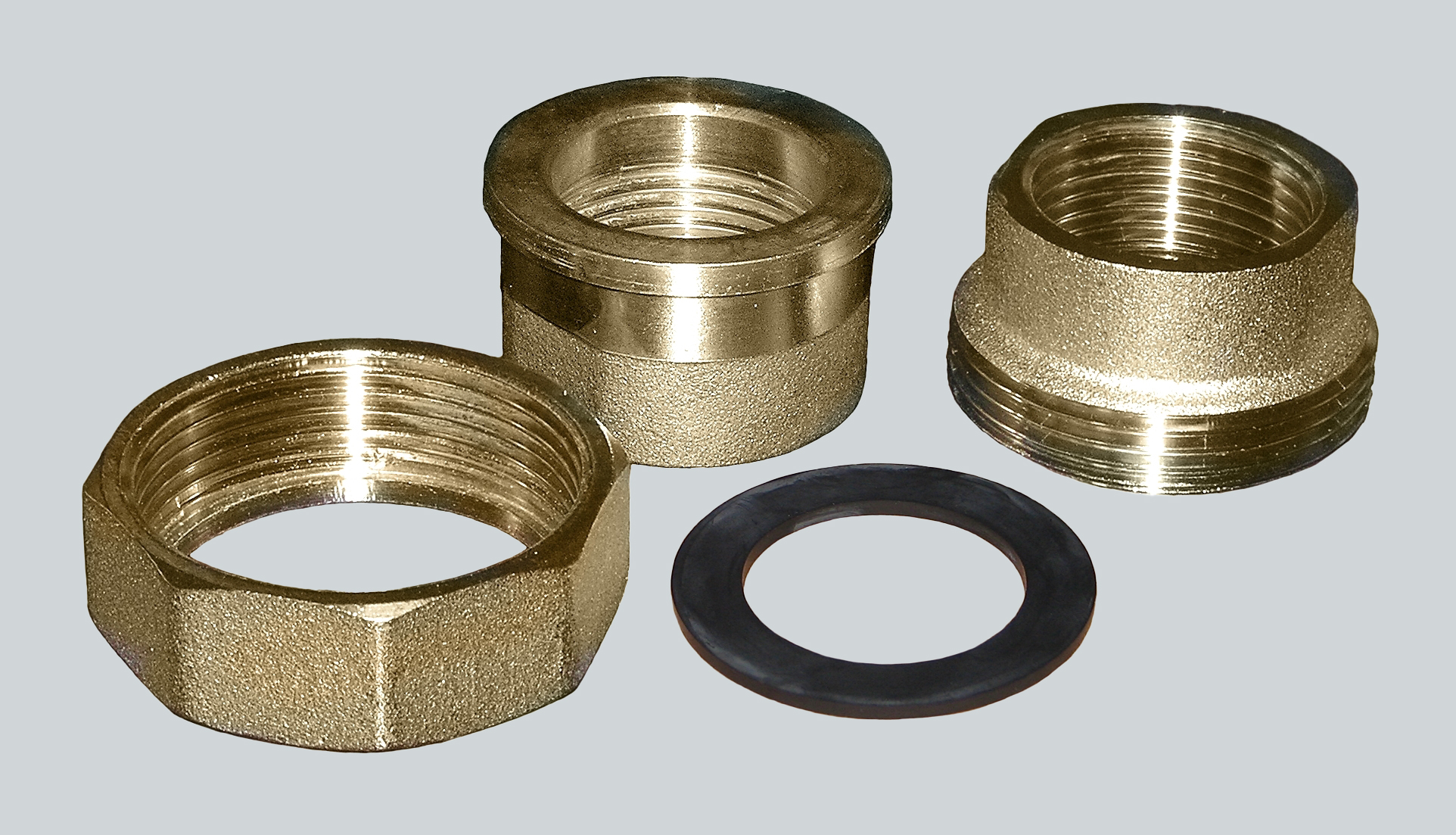

Connection to the hydraulic separator code HW60/125-04 threaded end 1” Male (centre distance 125 mm); for the connection use n. 2 set code 04629SET (1”).
|
Code
|
Specifications |
Number of groups
|
Length
|
Connections to modules
|
Connections to hydraulic separator
|
|---|---|---|---|---|---|
| HV60/125-2 | 2 DN25 modules | 508 mm | G 1" Male | G 1" Male | |
|
HV60/125-2. BRV HV 60/125-2. Collettore di distribuzione per il collegamento di 2 moduli ModvlvS DN25 da 1”, in acciaio tubolare elettrosaldato con trattamento anticorrosivo in zinco lamellare, per potenze fino a 50 kW (Δt 20 K). Isolamento in EPS 25 mm e box di protezione in lamiera zincata spessore 0,55 mm. Consente l’utilizzo dei moduli ModvlvS DN32 da 1”1/4 utilizzando gli adattatori dedicati. Portata massima fino a 2 m3/h. Max. 6 bar. Sezione box isolante: 110 x 110 mm. Connessioni ai moduli: 1" M, interasse 125 mm (passo 250 mm). Connessioni al separatore idraulico: 1” M, interasse: 125 mm. Lunghezza: 508 mm.
|
|||||
| HV60/125-3 | 3 DN25 modules | 758 mm | G 1" Male | G 1" Male | |
|
HV60/125-3. BRV HV 60/125-3. Collettore di distribuzione per il collegamento di 3 moduli ModvlvS DN25 da 1”, in acciaio tubolare elettrosaldato con trattamento anticorrosivo in zinco lamellare, per potenze fino a 50 kW (Δt 20 K). Isolamento in EPS 25 mm e box di protezione in lamiera zincata spessore 0,55 mm. Consente l’utilizzo dei moduli ModvlvS DN32 da 1”1/4 utilizzando gli adattatori dedicati. Portata massima fino a 2 m3/h. Max. 6 bar. Sezione box isolante: 110 x 110 mm. Connessioni ai moduli: 1" M, interasse 125 mm (passo 250 mm). Connessioni al separatore idraulico: 1” M, interasse: 125 mm. Lunghezza: 758 mm.
|
|||||
