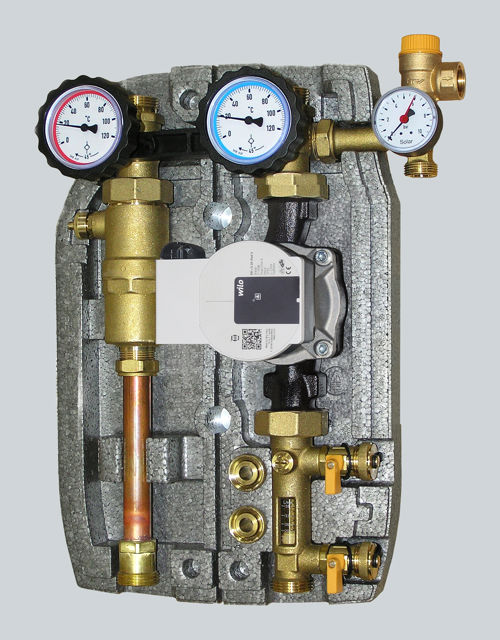

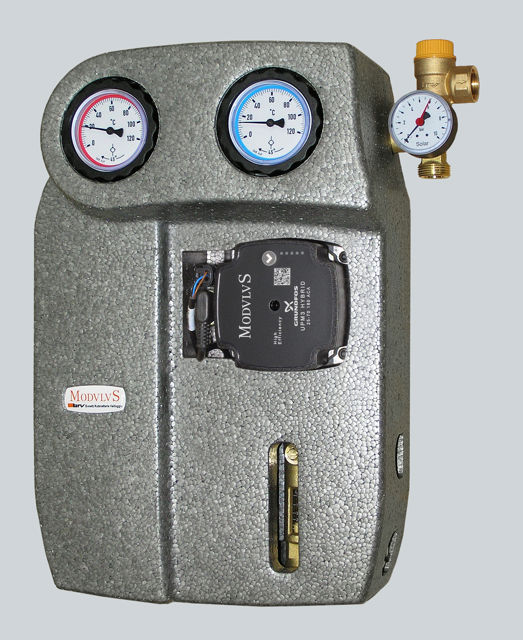

S2 Solar 3

TWIN LINE SOLAR PUMP UNIT WITH DEAERATOR

The unit with 1” (180 mm) solar circulating pump, fully assembled and tested, consists of:

Return
• Flowmeter with flow regulation with filling and draining valves.
• Synchronous solar high efficiency circulating pump with cables.
• Flanged 3-way ball valve with 10 mbar check valve (which can be excluded by rotating the handle by 45°) supplied with in-handle thermometer (blue ring, range 0°C-120°C).
• Safety unit 6 bar with ø50 mm 0-10 bar pressure gauge with 3/4” Male connection to the expansion vessel. End of drain side: 3/4” F.

Supply
• Flanged ball valve with 10 mbar check valve (which can be excluded by rotating the handle by 45°) supplied with in-handle thermometer (red ring, range 0°C-120°C).
• Deaerator made of brass provided with manual bleeder.
• Pipe with end connection.

Centre distance 125 mm. EPP insulation box (Dimensions: 277x425x150 mm).
A special back plate fixes the unit to the insulation box and allows a quick fitting to the wall or to the storage.
PN 10. Constant temperature 120°C; (short time temperature: 160°C for 20 s).
External connections: 22 mm compression, 3/4” Male or 1” Male.

FIELD OF USE
For power up to 50 kW

Code 22 mm: 322651AR-xx-(PST6/PST8/US75)
Code 3/4” Male: 303651AR-xx-(PST6/PST8/US75)
Code 1” Male: 304651AR-xx-(PST6/PST8/US75)

Available flowmeters:
06 = 1-6 l/min
12 = 2-12 l/min
28 = 8-28 l/min
38 = 8-38 l/min

Available circulating pumps:
Wilo Para ST 25/6 iPWM (PST6)
Wilo Para ST 25/8 iPWM (PST8)
Grundfos UPM3 Hybrid 25-70 (US75)

Code	External connections	Circulator	Flow meters
322651AR-06-PST6	22 mm compression	Wilo Para ST 25/6 iPWM	1-6 L/min
322651AR-06-PST6. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 1-6 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: 22 mm a compressione. Circolatore sincrono PWM ad alta efficienza: Wilo Para ST 25/6 iPWM. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
322651AR-12-PST6	22 mm compression	Wilo Para ST 25/6 iPWM	2-12 L/min
322651AR-12-PST6. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 2-12 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: 22 mm a compressione. Circolatore sincrono PWM ad alta efficienza: Wilo Para ST 25/6 iPWM. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
322651AR-28-PST6	22 mm compression	Wilo Para ST 25/6 iPWM	8-28 L/min
322651AR-28-PST6. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 8-28 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: 22 mm a compressione. Circolatore sincrono PWM ad alta efficienza: Wilo Para ST 25/6 iPWM. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
322651AR-38-PST6	22 mm compression	Wilo Para ST 25/6 iPWM	8-38 L/min
322651AR-38-PST6. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 8-38 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: 22 mm a compressione. Circolatore sincrono PWM ad alta efficienza: Wilo Para ST 25/6 iPWM. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
322651AR-06-PST8	22 mm compression	Wilo Para ST 25/8 iPWM	1-6 L/min
322651AR-06-PST8. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 1-6 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: 22 mm a compressione. Circolatore sincrono PWM ad alta efficienza: Wilo Para ST 25/8 iPWM. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
322651AR-12-PST8	22 mm compression	Wilo Para ST 25/8 iPWM	2-12 L/min
322651AR-12-PST8. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 2-12 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: 22 mm a compressione. Circolatore sincrono PWM ad alta efficienza: Wilo Para ST 25/8 iPWM. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
322651AR-28-PST8	22 mm compression	Wilo Para ST 25/8 iPWM	8-28 L/min
322651AR-28-PST8. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 8-28 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: 22 mm a compressione. Circolatore sincrono PWM ad alta efficienza: Wilo Para ST 25/8 iPWM. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
322651AR-38-PST8	22 mm compression	Wilo Para ST 25/8 iPWM	8-38 L/min
322651AR-38-PST8. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 8-38 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: 22 mm a compressione. Circolatore sincrono PWM ad alta efficienza: Wilo Para ST 25/8 iPWM. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
322651AR-06-US75	22 mm compression	Grundfos UPM3 Hybrid 25-70	1-6 L/min
322651AR-06-US75. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 1-6 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: 22 mm a compressione. Circolatore sincrono PWM ad alta efficienza: Grundfos UPM3 Hybrid 25-70. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
322651AR-12-US75	22 mm compression	Grundfos UPM3 Hybrid 25-70	2-12 L/min
322651AR-12-US75. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 2-12 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: 22 mm a compressione. Circolatore sincrono PWM ad alta efficienza: Grundfos UPM3 Hybrid 25-70. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
322651AR-28-US75	22 mm compression	Grundfos UPM3 Hybrid 25-70	8-28 L/min
322651AR-28-US75. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 8-28 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: 22 mm a compressione. Circolatore sincrono PWM ad alta efficienza: Grundfos UPM3 Hybrid 25-70. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
322651AR-38-US75	22 mm compression	Grundfos UPM3 Hybrid 25-70	8-38 L/min
322651AR-38-US75. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 8-38 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: 22 mm a compressione. Circolatore sincrono PWM ad alta efficienza: Grundfos UPM3 Hybrid 25-70. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
303651AR-06-PST6	G 3/4" Male	Wilo Para ST 25/6 iPWM	1-6 L/min
303651AR-06-PST6. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 1-6 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: G 3/4" M (ISO 228). Circolatore sincrono PWM ad alta efficienza: Wilo Para ST 25/6 iPWM. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
303651AR-12-PST6	G 3/4" Male	Wilo Para ST 25/6 iPWM	2-12 L/min
303651AR-12-PST6. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 2-12 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: G 3/4" M (ISO 228). Circolatore sincrono PWM ad alta efficienza: Wilo Para ST 25/6 iPWM. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
303651AR-28-PST6	G 3/4" Male	Wilo Para ST 25/6 iPWM	8-28 L/min
303651AR-28-PST6. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 8-28 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: G 3/4" M (ISO 228). Circolatore sincrono PWM ad alta efficienza: Wilo Para ST 25/6 iPWM. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
303651AR-38-PST6	G 3/4" Male	Wilo Para ST 25/6 iPWM	8-38 L/min
303651AR-38-PST6. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 8-38 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: G 3/4" M (ISO 228). Circolatore sincrono PWM ad alta efficienza: Wilo Para ST 25/6 iPWM. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
303651AR-06-PST8	G 3/4" Male	Wilo Para ST 25/8 iPWM	1-6 L/min
303651AR-06-PST8. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 1-6 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: G 3/4" M (ISO 228). Circolatore sincrono PWM ad alta efficienza: Wilo Para ST 25/8 iPWM. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
303651AR-12-PST8	G 3/4" Male	Wilo Para ST 25/8 iPWM	2-12 L/min
303651AR-12-PST8. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 2-12 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: G 3/4" M (ISO 228). Circolatore sincrono PWM ad alta efficienza: Wilo Para ST 25/8 iPWM. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
303651AR-28-PST8	G 3/4" Male	Wilo Para ST 25/8 iPWM	8-28 L/min
303651AR-28-PST8. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 8-28 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: G 3/4" M (ISO 228). Circolatore sincrono PWM ad alta efficienza: Wilo Para ST 25/8 iPWM. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
303651AR-38-PST8	G 3/4" Male	Wilo Para ST 25/8 iPWM	8-38 L/min
303651AR-38-PST8. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 8-38 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: G 3/4" M (ISO 228). Circolatore sincrono PWM ad alta efficienza: Wilo Para ST 25/8 iPWM. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
303651AR-06-US75	G 3/4" Male	Grundfos UPM3 Hybrid 25-70	1-6 L/min
303651AR-06-US75. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 1-6 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: G 3/4" M (ISO 228). Circolatore sincrono PWM ad alta efficienza: Grundfos UPM3 Hybrid 25-70. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
303651AR-12-US75	G 3/4" Male	Grundfos UPM3 Hybrid 25-70	2-12 L/min
303651AR-12-US75. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 2-12 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: G 3/4" M (ISO 228). Circolatore sincrono PWM ad alta efficienza: Grundfos UPM3 Hybrid 25-70. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
303651AR-28-US75	G 3/4" Male	Grundfos UPM3 Hybrid 25-70	8-28 L/min
303651AR-28-US75. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 8-28 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: G 3/4" M (ISO 228). Circolatore sincrono PWM ad alta efficienza: Grundfos UPM3 Hybrid 25-70. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
303651AR-38-US75	G 3/4" Male	Grundfos UPM3 Hybrid 25-70	8-38 L/min
303651AR-38-US75. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 8-38 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: G 3/4" M (ISO 228). Circolatore sincrono PWM ad alta efficienza: Grundfos UPM3 Hybrid 25-70. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
304651AR-06-PST6	G 1" Male	Wilo Para ST 25/6 iPWM	1-6 L/min
304651AR-06-PST6. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 1-6 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: G 1" M (ISO 228). Circolatore sincrono PWM ad alta efficienza: Wilo Para ST 25/6 iPWM. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
304651AR-12-PST6	G 1" Male	Wilo Para ST 25/6 iPWM	2-12 L/min
304651AR-12-PST6. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 2-12 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: G 1" M (ISO 228). Circolatore sincrono PWM ad alta efficienza: Wilo Para ST 25/6 iPWM. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
304651AR-28-PST6	G 1" Male	Wilo Para ST 25/6 iPWM	8-28 L/min
304651AR-28-PST6. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 8-28 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: G 1" M (ISO 228). Circolatore sincrono PWM ad alta efficienza: Wilo Para ST 25/6 iPWM. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
304651AR-38-PST6	G 1" Male	Wilo Para ST 25/6 iPWM	8-38 L/min
304651AR-38-PST6. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 8-38 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: G 1" M (ISO 228). Circolatore sincrono PWM ad alta efficienza: Wilo Para ST 25/6 iPWM. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
304651AR-06-PST8	G 1" Male	Wilo Para ST 25/8 iPWM	1-6 L/min
304651AR-06-PST8. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 1-6 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: G 1" M (ISO 228). Circolatore sincrono PWM ad alta efficienza: Wilo Para ST 25/8 iPWM. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
304651AR-12-PST8	G 1" Male	Wilo Para ST 25/8 iPWM	2-12 L/min
304651AR-12-PST8. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 2-12 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: G 1" M (ISO 228). Circolatore sincrono PWM ad alta efficienza: Wilo Para ST 25/8 iPWM. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
304651AR-28-PST8	G 1" Male	Wilo Para ST 25/8 iPWM	8-28 L/min
304651AR-28-PST8. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 8-28 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: G 1" M (ISO 228). Circolatore sincrono PWM ad alta efficienza: Wilo Para ST 25/8 iPWM. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
304651AR-38-PST8	G 1" Male	Wilo Para ST 25/8 iPWM	8-38 L/min
304651AR-38-PST8. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 8-38 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: G 1" M (ISO 228). Circolatore sincrono PWM ad alta efficienza: Wilo Para ST 25/8 iPWM. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
304651AR-06-US75	G 1" Male	Grundfos UPM3 Hybrid 25-70	1-6 L/min
304651AR-06-US75. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 1-6 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: G 1" M (ISO 228). Circolatore sincrono PWM ad alta efficienza: Grundfos UPM3 Hybrid 25-70. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
304651AR-12-US75	G 1" Male	Grundfos UPM3 Hybrid 25-70	2-12 L/min
304651AR-12-US75. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 2-12 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: G 1" M (ISO 228). Circolatore sincrono PWM ad alta efficienza: Grundfos UPM3 Hybrid 25-70. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
304651AR-28-US75	G 1" Male	Grundfos UPM3 Hybrid 25-70	8-28 L/min
304651AR-28-US75. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 8-28 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: G 1" M (ISO 228). Circolatore sincrono PWM ad alta efficienza: Grundfos UPM3 Hybrid 25-70. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.
304651AR-38-US75	G 1" Male	Grundfos UPM3 Hybrid 25-70	8-38 L/min
304651AR-38-US75. BRV ModvSol S2 Solar 3. Made in Italy. Modulo solare a due vie per circolatori da 1” (180 mm), provvisto di disaeratore, completamente montato e collaudato. Misuratore regolatore di flusso integrato con intervallo di regolazione 8-38 L/min e valvole di carico/scarico impianto con portagomma. VNR 10 mbar escludibili. Disaeratore in ottone con valvola di sfiato manuale. Gruppo di sicurezza 6 bar – 50 kW, connessioni: 3/4” M vaso di espansione e 3/4” F per scarico. Box di isolamento in PPE con piastra di fissaggio. Ingombri: 277x425x150 mm. Connessioni esterne: G 1" M (ISO 228). Circolatore sincrono PWM ad alta efficienza: Grundfos UPM3 Hybrid 25-70. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima continua: 120 °C; (breve periodo: 160 °C per 20 s). Campo d’impiego: per potenze fino a 50 kW. Alimentazione: 230 V AC.

Search Site

Quick Links

Newsletter

Follow Us

Language

S2 Solar 3

TWIN LINE SOLAR PUMP UNIT WITH DEAERATOR

Related Products

S2 Solar 3

TWIN LINE SOLAR PUMP UNIT WITH DEAERATOR

Related Products

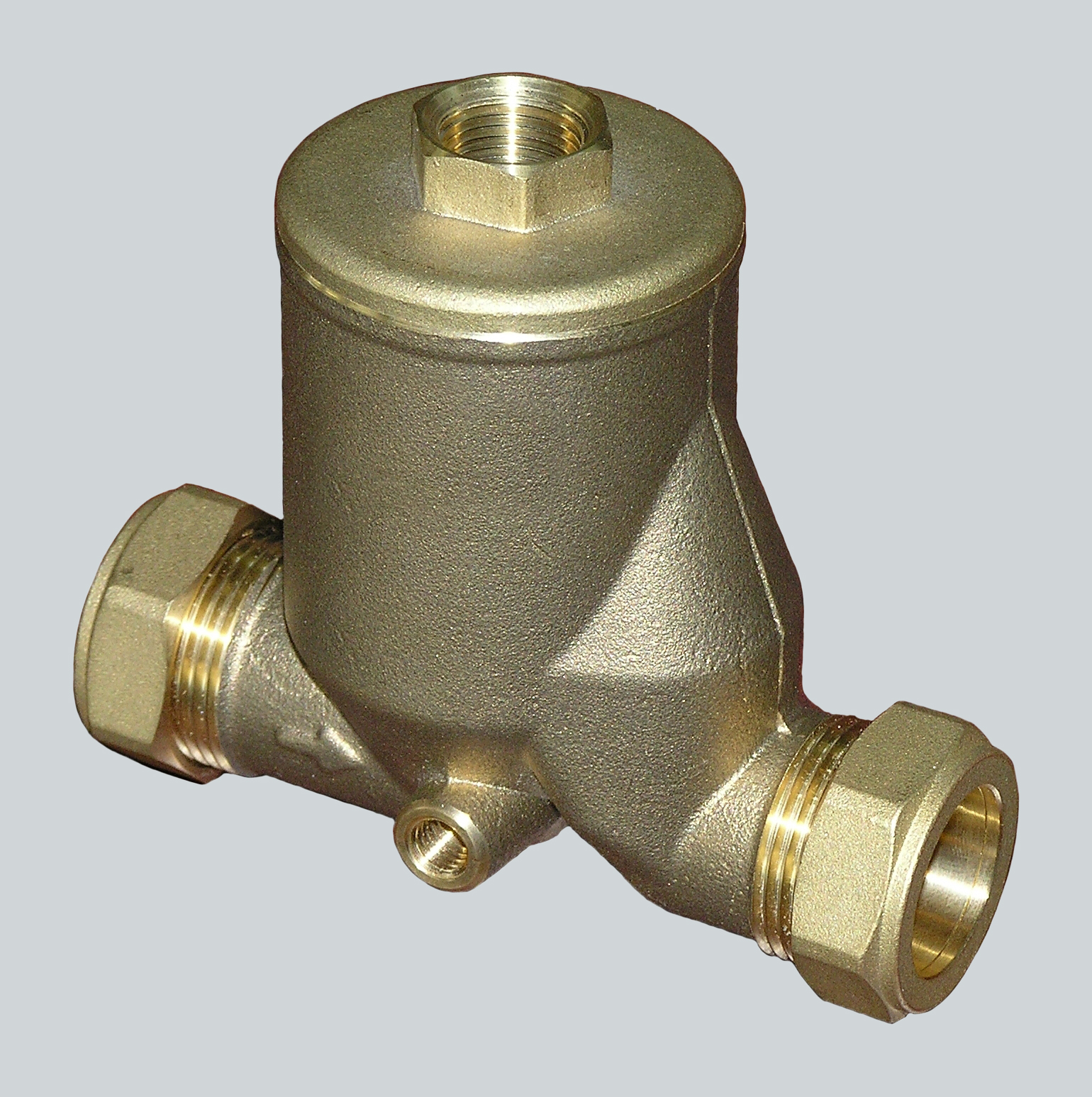

Deaerator

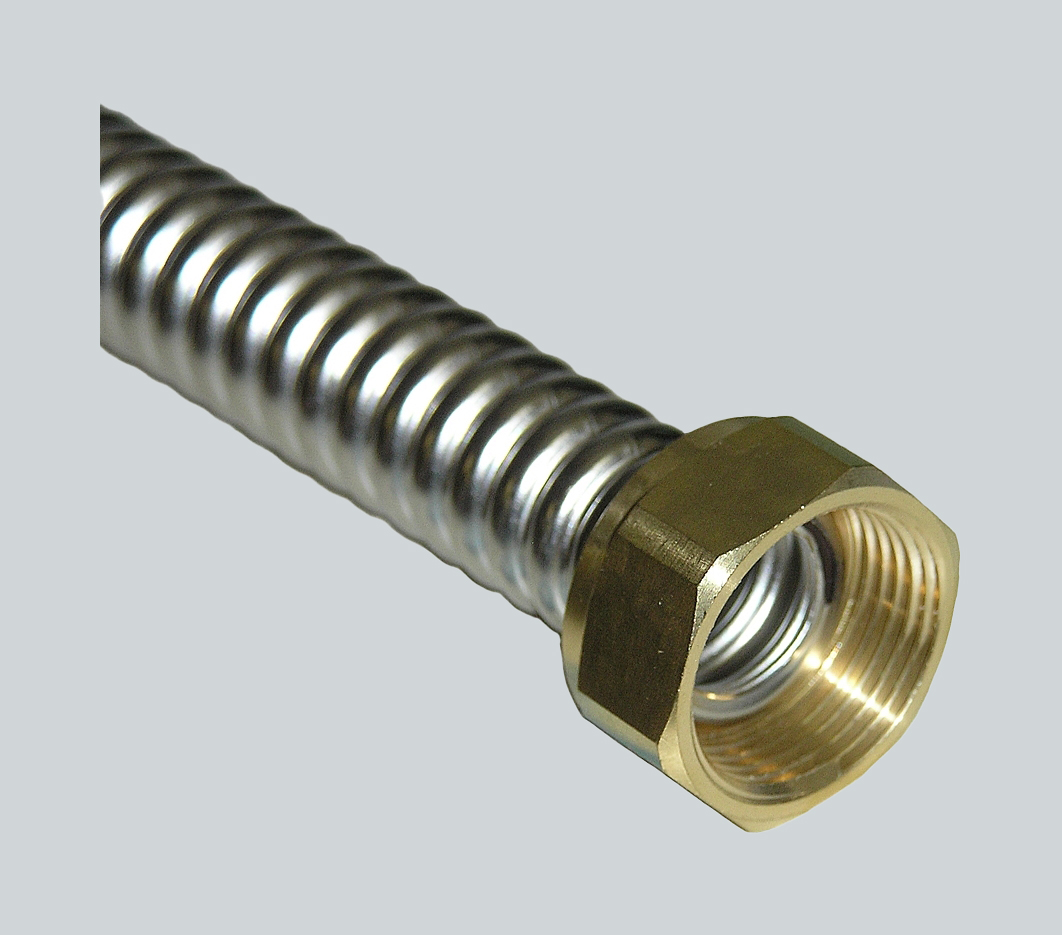

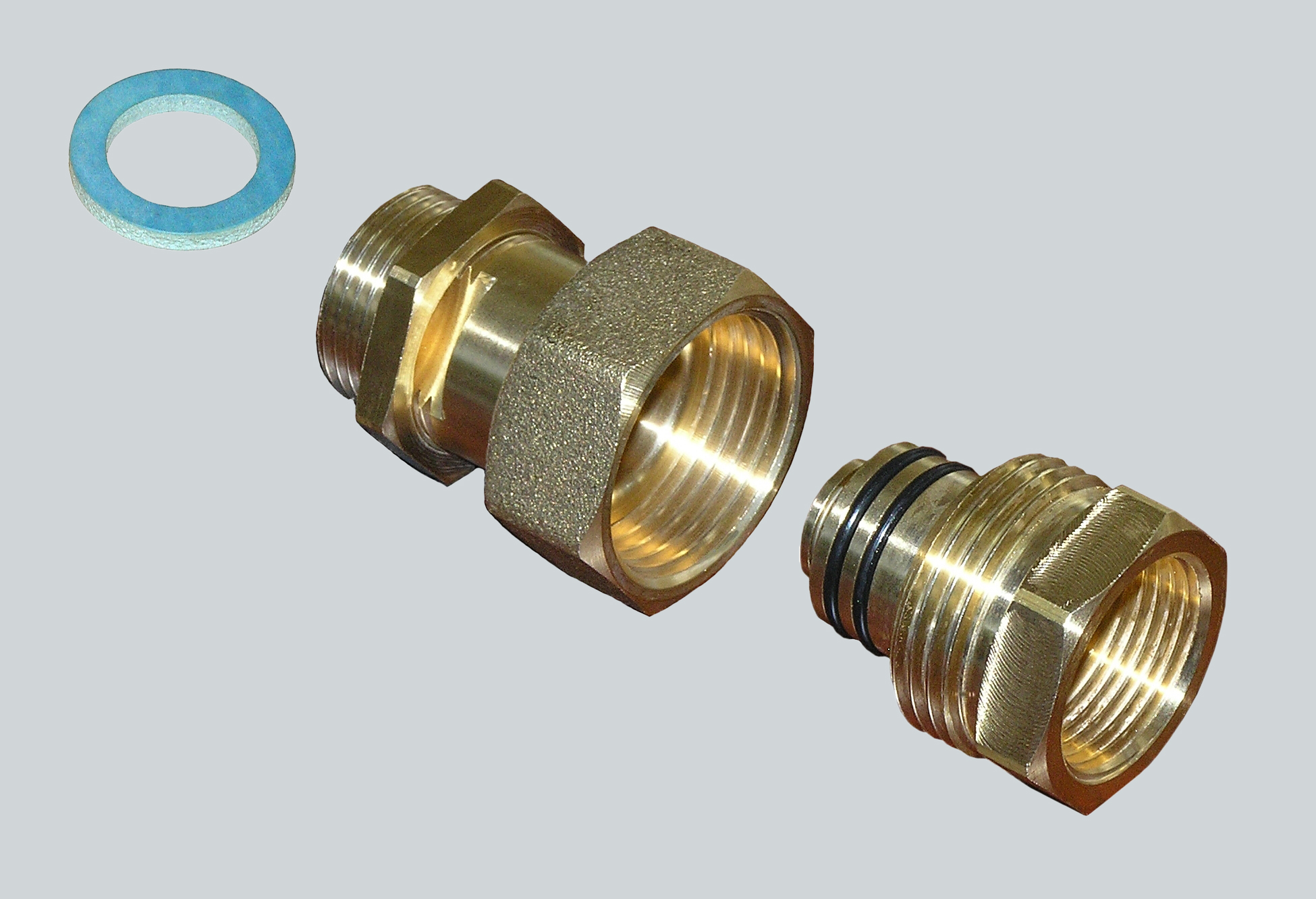

Flexible set for the expansion vessel

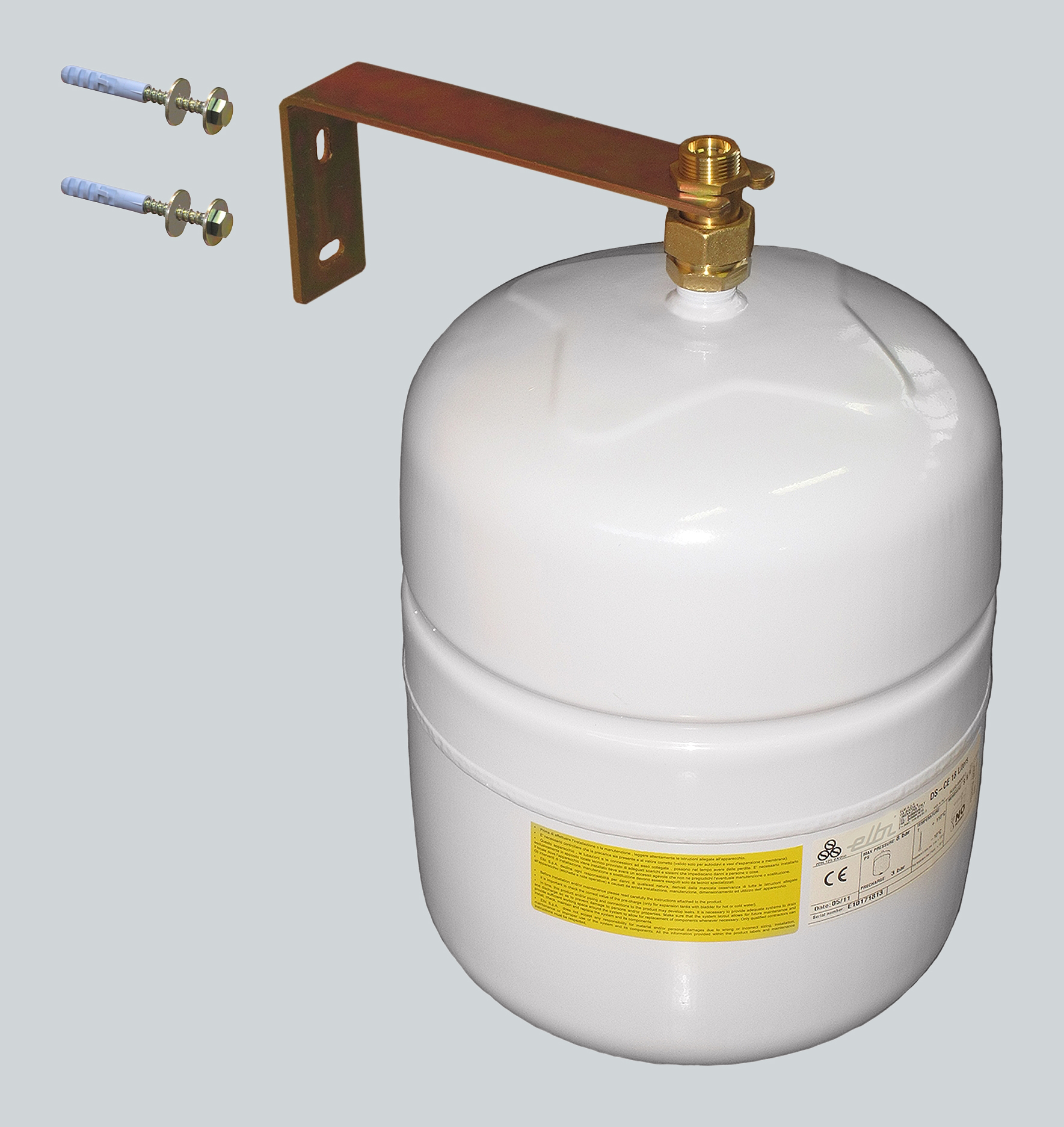

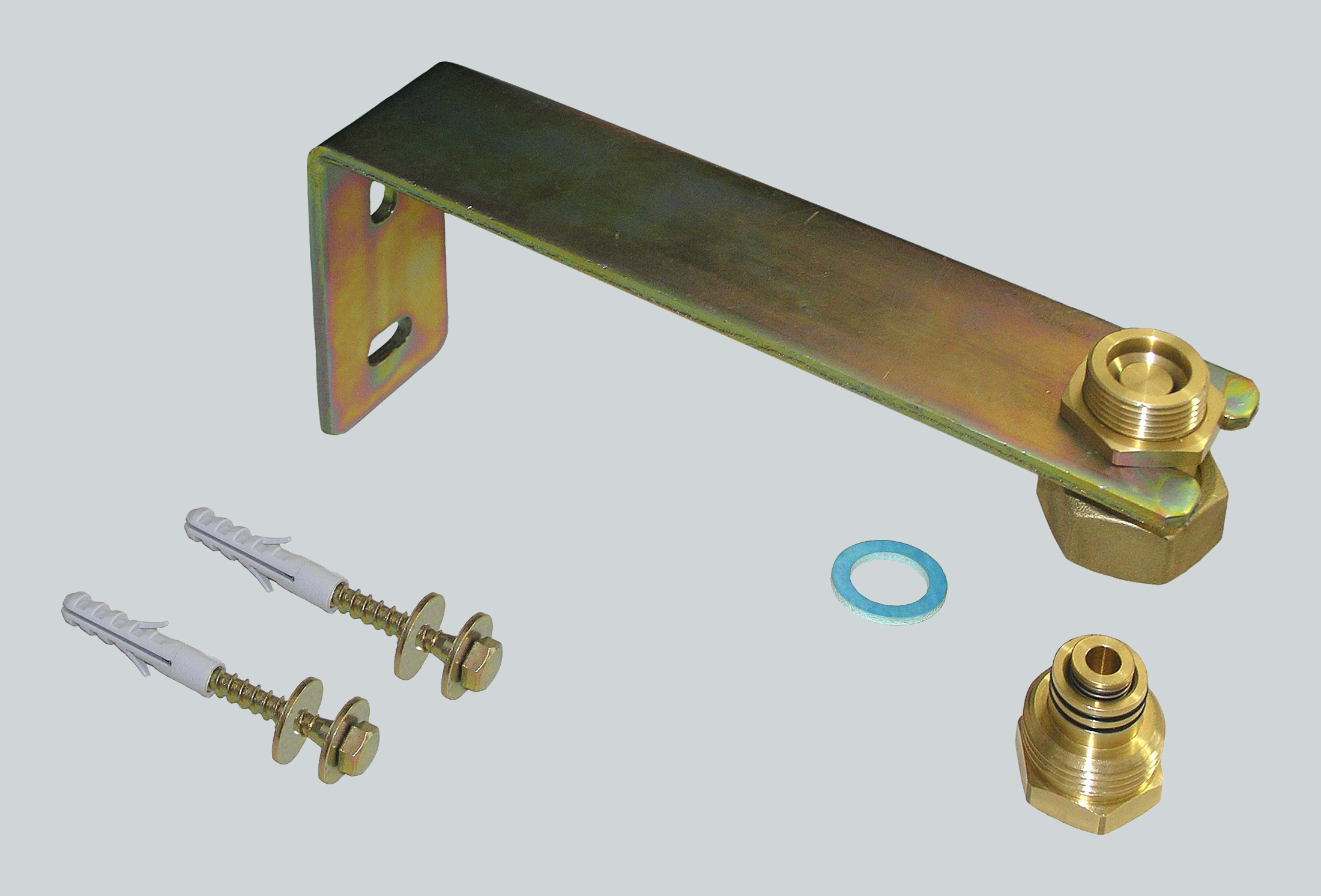

Set ModvSol pressure expansion vessel with fixing bracket

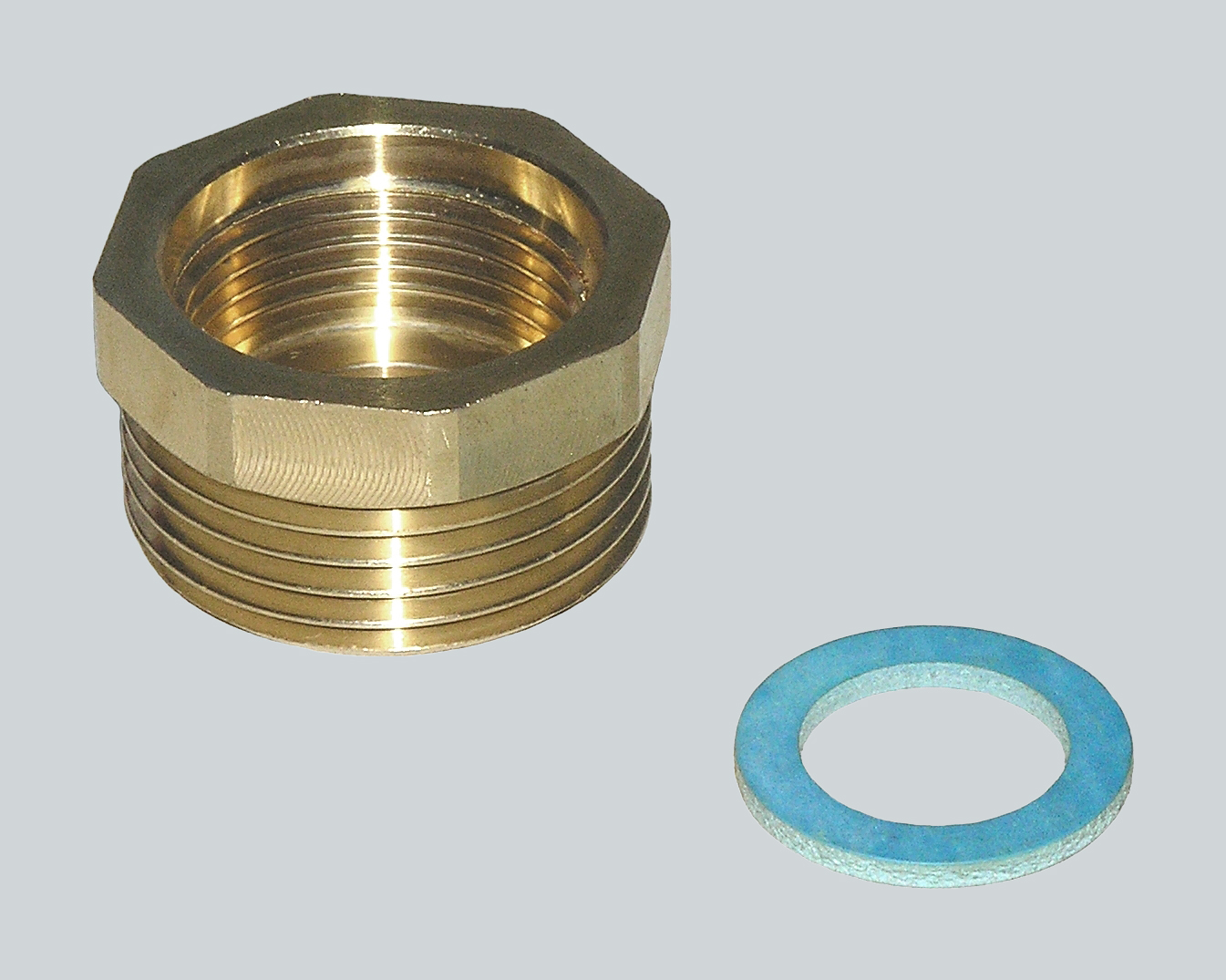

Adapter set from 3/4” to 1”

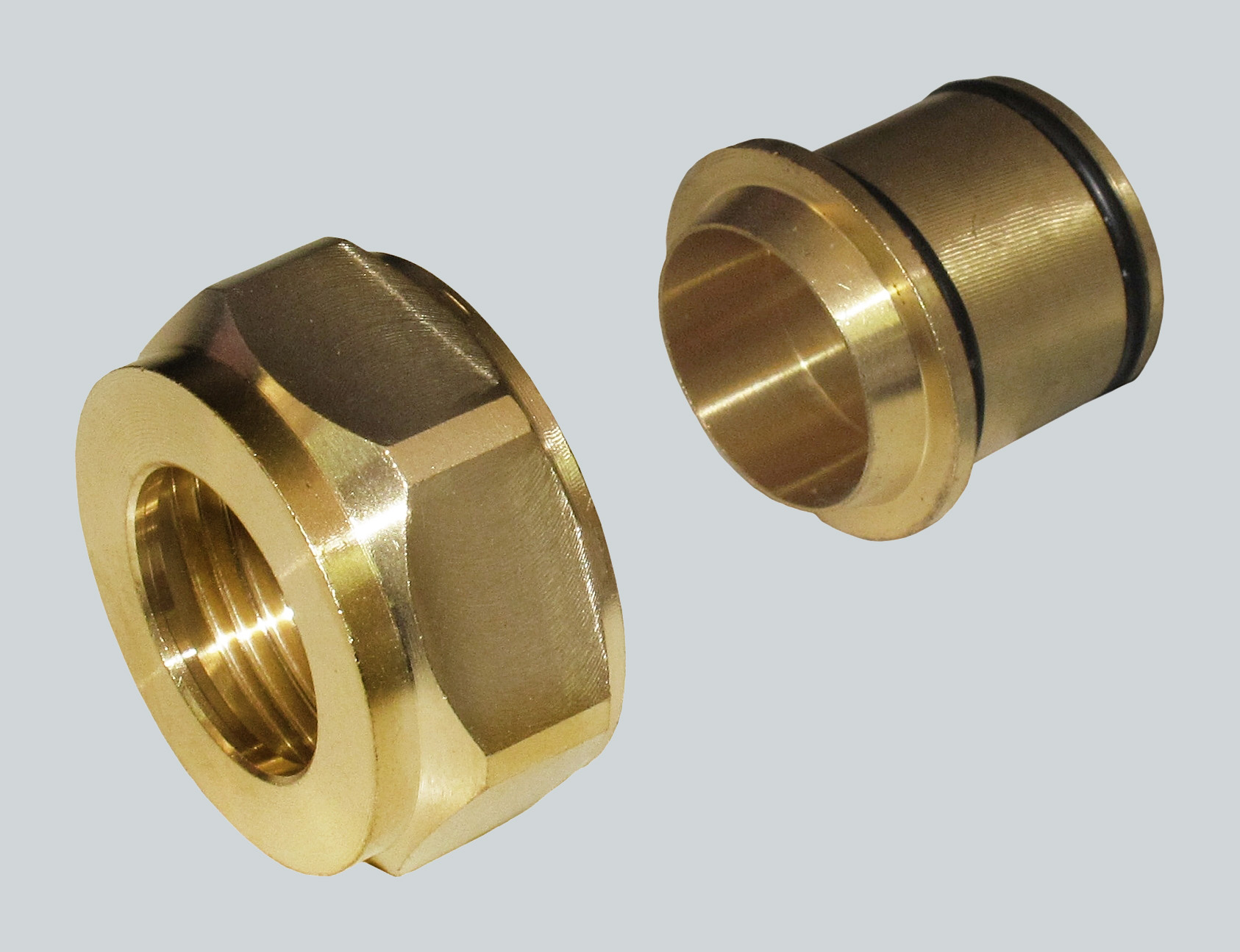

Reduction adapter set for copper pipe

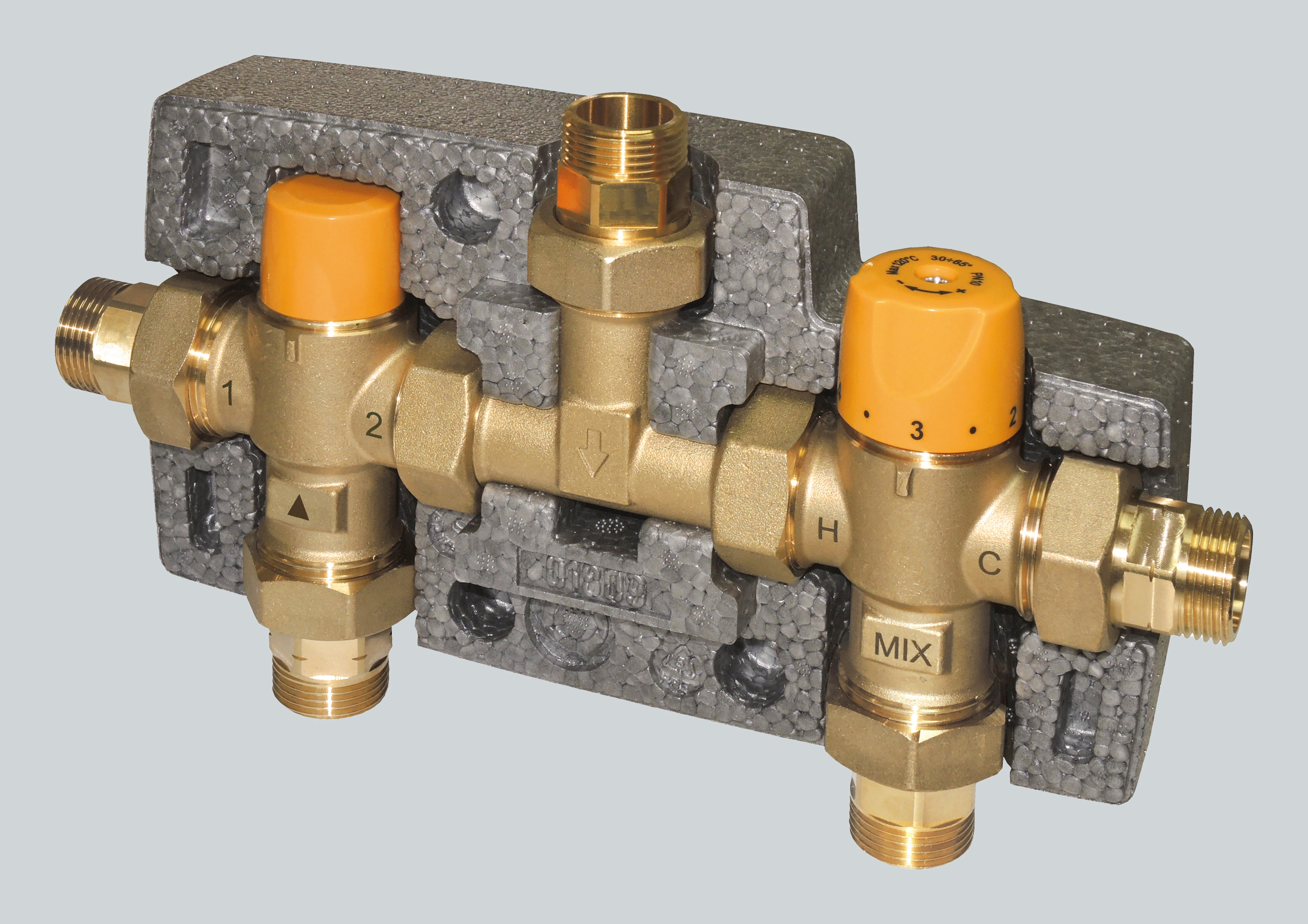

Solar Kit 1

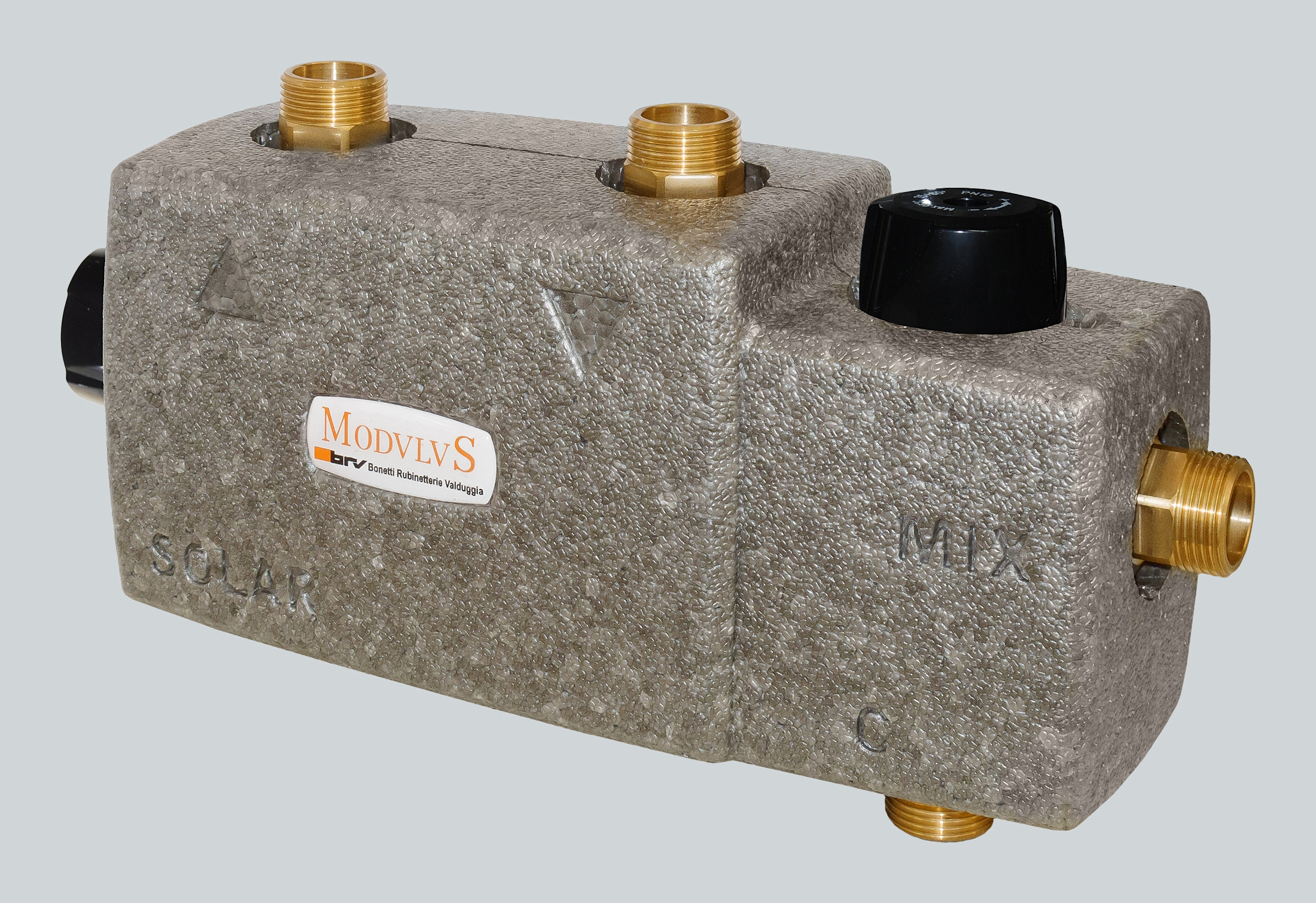

Solar Kit 2

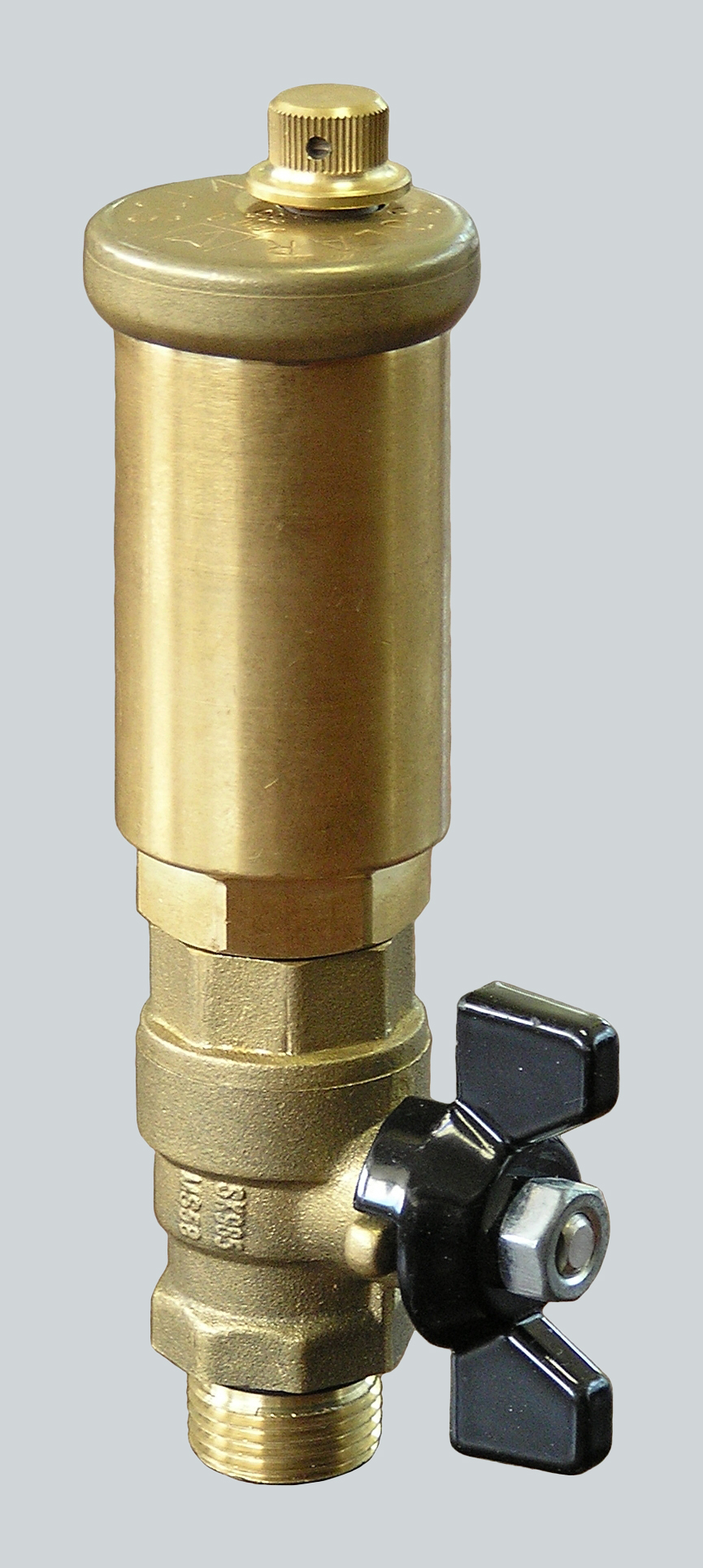

Air-vent valve
