Caratteristiche tecniche principali

• Controllo della temperatura di ritorno al puffer ottimizzato dai singoli moduli attivi, grazie alla funzione di modulazione della velocità del circolatore primario. Tale regolazione consente di ottenere l’abbassamento della temperatura di ritorno all’accumulo fino a 15°C: non sono quindi necessari dispositivi di controllo per il ritorno stratificato;
Vasto campo d’impiego: adatto a grandi comunità, hotels, ospedali, impianti sportivi, impianti con pompe di calore, ecc.;
Funzione di “routine” che attiva uniformemente tutti i moduli ACS in base alle ore di funzionamento, garantendo un carico di lavoro equamente distribuito sui gruppi installati;
Possibilità di ampliare il sistema (in tempi successivi) con moduli aggiuntivi, in caso di aumento della richiesta in termini di potenza e portata;
Funzionamento progressivo dell’impianto senza colpi d’ariete, grazie alle valvole di attivazione motorizzate. Il modulo viene attivato o disattivato in 13 secondi;
Possibilità di gestire una linea di ricircolo utilizzando come ultimo elemento del sistema un modulo ModvFresh con ricircolo. Orari, temperatura, portata del ricircolo possono essere impostati direttamente sul singolo dispositivo;
Contabilizzazione della quantità di calore prodotta da ogni singolo modulo del sistema ACS.

Installazione rapida e semplice: i moduli ModvFresh sono forniti già precablati. E’sufficiente fornire l’alimentazione e connettere i cavi CAN-Bus nell’apposito box di connessione.

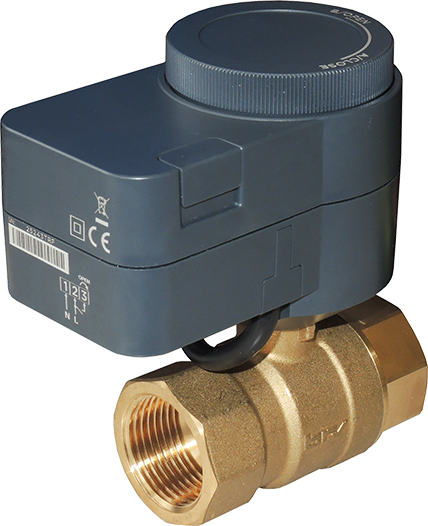

Valvola di zona motorizzata (ingresso acqua fredda) Finitura gialla. Filettatura secondo ISO 228 (DIN 259 BSP 2779). Attacco rapido a “clip” per servomotore; Alimentazione 230 V AC. PN 32. Pressione di lavoro: 16 bar. Massima pressione differenziale: 10 bar. Temperatura del fluido: -20÷120°C Servomotore on/off Servomotore a 2 punti, 8 Nm, 13”

Codolo limitatore di portata Incluso nei sistemi Kascata composti da moduli ModvFresh 4 e ModvFresh 2 PDC. Raccordo 1” x 3/4” Maschio provvisto di regolatore di portata 38 L/min da installare sull’uscita ACS in utenza dei gruppi ModvFresh. Assicura che il misuratore VFS non venga attraversato da portate eccessive che potrebbero danneggiarlo.

Box di connessione CAN-Bus Box di connessione per cavi CAN-Bus schermati. Consente di collegare in cascata fino a 4 moduli ModvFresh. Per impianti che richiedono un numero maggiore di moduli sarà necessario un secondo box di connessione.

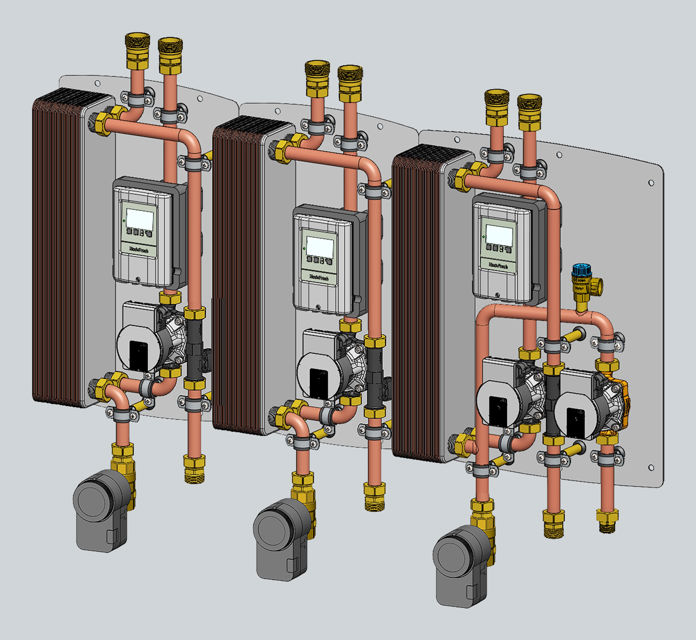

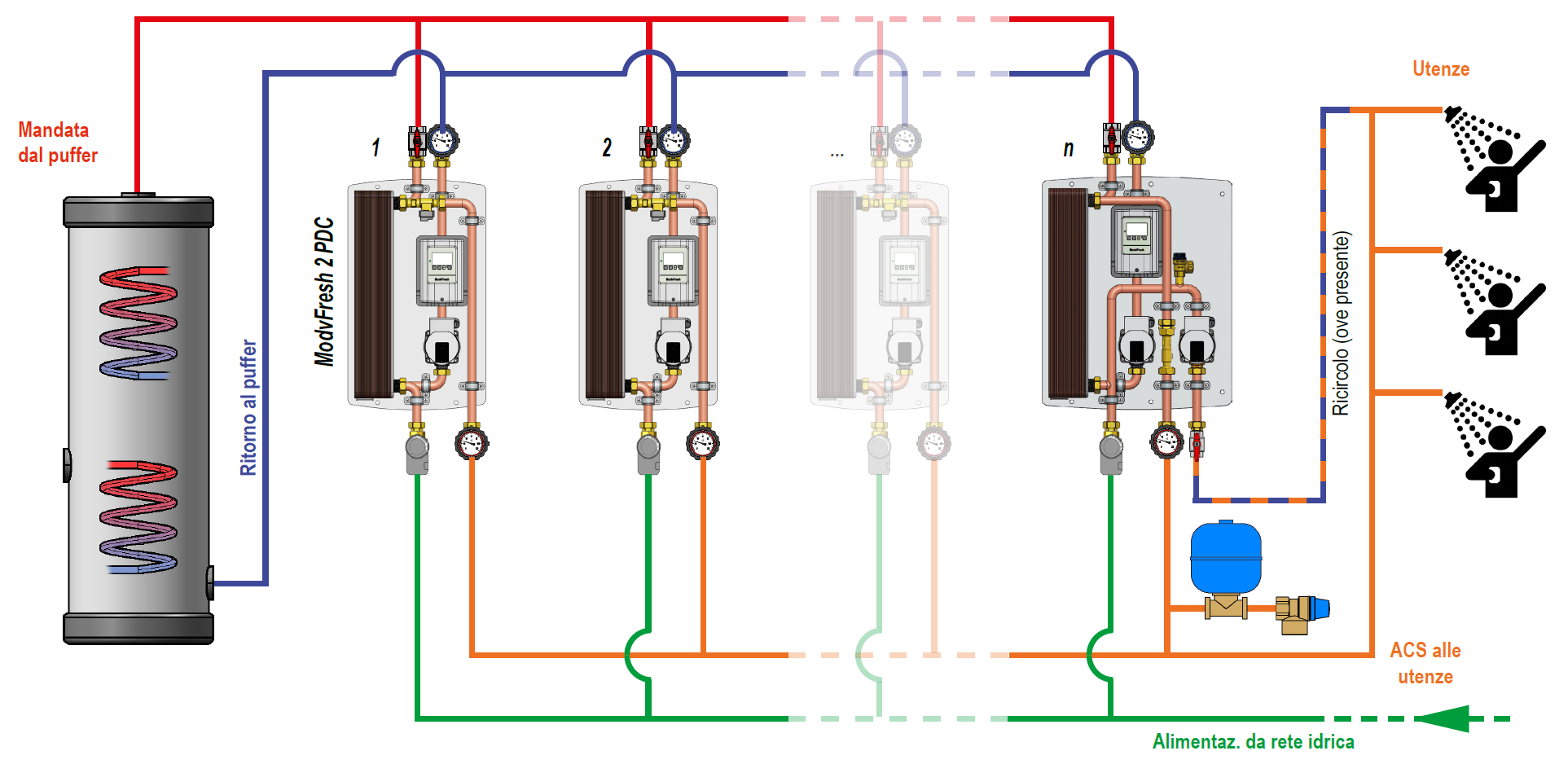

Esempio di impianto Kascata con 5 moduli

Avvio impianto ed attivazione selettiva dei moduli

Nella configurazione di partenza, senza alcuna richiesta in utenza, il primo ModvFresh si trova in condizione di operatività (più precisamente in stand-by) poichè la valvola di intercettazione comandata dal sistema Kascata è normalmente aperta. A seguito della richiesta da una prima utenza, si verifica l’attivazione del primo modulo ModvFresh e la conseguente produzione di acqua calda sanitaria.

Successivamente, all’aumentare delle utenze i sensori VFS rilevano progressivamente l’incremento di portata e conseguentemente della potenza erogata dall’impianto: il sistema Kascata, che comanda l’apertura delle valvole di intercettazione poste sull’entrata acqua fredda di ogni modulo, attiva conseguentemente i moduli necessari a garantire la potenza necessaria. Pertanto al variare della potenza erogata dall’impianto i singoli gruppi vengono attivati o disattivati.

Arresto impianto e funzione routine

Terminata la richiesta in utenza, il sistema Kascata comanda la chiusura di tutte le valvole di intercettazione eccetto quella del modulo prioritario. E’ importante sottolineare che esso non coincide necessariamente con il modulo numero 1 poichè è la funzione routine a determinare, di volta in volta e sulla base del tempo di lavoro di ogni singola unità, quale gruppo mantenere in stand-by.
All’atto di una nuova richiesta in utenza, il modulo che in quel determinato momento è considerato prioritario si attiverà riprendendo l’erogazione e, se necessario, il sistema Kascata comanderà le valvole di intercettazione degli altri gruppi, riportando il sistema nella condizione dello schema precedentemente descritto.
La funzione di routine è di fondamentale importanza poichè garantisce un carico equilibrato su tutti i moduli costituenti il sistema.

Linea di ricircolo

Qualora il progetto dell’impianto richieda la presenza di una linea di ricircolo, è possibile gestire questa funzionalità installando come ultimo elemento della cascata (per semplificare le connessioni idrauliche) un gruppo ModvFresh con ricircolo.
Le fasce orarie di attivazione e la temperatura del ramo di ricircolo possono essere impostate direttamente nella centralina integrata del modulo dedicato.

Versioni con Multigateway
Modulo per la gestione e l’assistenza remota dei sistemi Modvfresh con regolazione elettronica.
Per maggiori informazioni consultare la specifica pagina del prodotto Multigateway.
