M2 MIX33

Interasse 125 mm
Connessioni: 1” F
Pressione massima: PN 10
Temperatura massima 110°C (gruppo senza circolatore)
Fluidi d’impiego: Acqua (glicolata max. 50%)
Per potenze fino a 38 kW (con Δt 15 K) e portata massima di 2200 l/h. Valore Kvs: 7,0.
Box di isolamento in PPE (Dimensioni: 250x380x170 mm).
Circolatori da 1” (180 mm) disponibili:
Wilo Para 25/6 SC
Grundfos UPM3S Auto 25-60
Wilo Para 25/8 SC

Raccorderia e componenti: lega di rame CW617N
Coibentazione: PPE
Guarnizioni: EPDM Perossido / Fibra

BRV Modvlvs, M2 MIX33, gruppo miscelato per circolatori da 1” (180 mm) DN25, per riscaldamento e raffrescamento. Mandata destra, reversibile a mandata sinistra. Box di isolamento in PPE. Ingombri 250x380x170. Connessione lato collettore: 1” F (ISO 228). Connessione lato utenza: 1” F (ISO 228). Interasse 125 mm. Pressione max. PN10. Fluidi d’impiego: Acqua (glicolata max. 50%). Temperatura massima 110°C (gruppo senza circolatore). Circolatori sincroni ad alta efficienza: Wilo Para 25/6 SC, Grundfos UPM3S Auto 25-60, Wilo Para 25/8 SC. Alimentazione: 230 V AC.

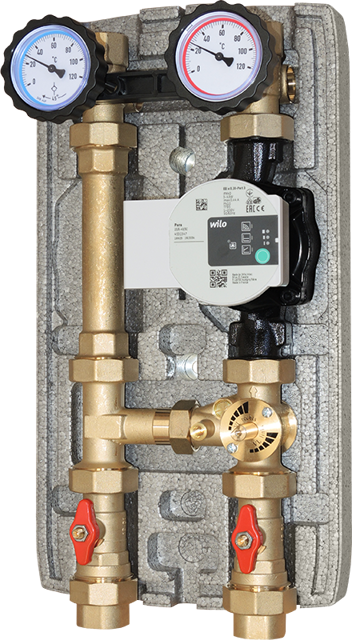

Il gruppo per circolatori da 1” (180 mm) consiste di:

Andata
• Connessione.

• Valvola miscelatrice a 3 vie con by-pass regolabile. Mediante il by-pass (registrabile frontalmente) è possibile miscelare alla mandata una quantità d’acqua, proveniente dal ritorno dell’impianto.

• Circolatore sincrono ad alta efficienza precablato (nei modelli che lo includono).

• Valvola a sfera flangiata con maniglia porta termometro (termometro con anello rosso; 0°C-120°C).

Ritorno

• Valvola a sfera flangiata con valvola di non ritorno 20 mbar (la valvola di non ritorno può essere esclusa ruotando la maniglia di 45°) provvista di maniglia porta termometro (termometro con anello blu; 0°C-120°C).

• Defangatore (per i modelli che lo prevedono)

• Raccordo a T per valvola miscelatrice.

• Connessione.

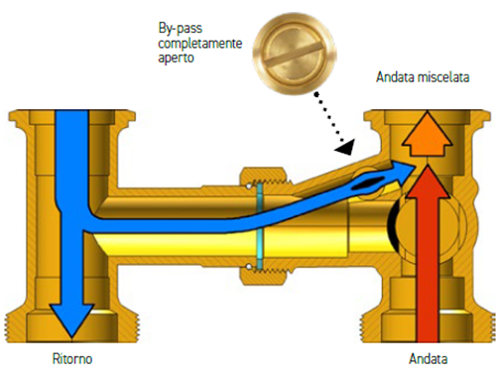

By-pass integrato

Il by-pass integrato nella valvola miscelatrice a 3 vie assicura un ricircolo dell’acqua all’interno dell’impianto anche quando la valvola miscelatrice è completamente aperta. Mediante il by-pass può essere impostata una percentuale

fissa di miscelazione, nel caso in cui la portata attraverso la valvola miscelatrice non sia sufficiente. Inoltre, nel caso di un malfunzionamento che provochi un innalzamento della temperatura dell’impianto, il ricircolo attraverso il by-pass consente di ridurre la temperatura dell’acqua nell’impianto sottopavimento miscelando l’acqua tiepida del ramo di ritorno con l’acqua calda del ramo di mandata, riducendo eventuali danni. Il gruppi M2 MIX33 vengono forniti di serie con il by-pass di ricircolo in posizione completamente aperta.
Principio di funzionamento:
Durante il normale funzionamento, ad esempio con miscelatrice completamente chiusa sul ricircolo, una parte del fluido viene aspirato dal circolatore lungo il condotto di by-pass. In questo modo si ottiene una portata in utenza molto elevata ad una temperatura ridotta.

Dati indicativi per applicazioni in impianti a bassa e media temperatura

Configurazioni opzionali:

M21D: Servomotore per valvola miscelatrice, a 3 punti, bidirezionale, reversibile. Angolo di manovra 90°, 2 min, coppia 5 Nm. Alimentazione 230V. IP42.

AHD20: Centralina climatica con servomotore incorporato e sonda esterna. Sonda ambiente opzionale. Bidirezionale, reversibile con angolo di manovra di 90°, coppia 6 Nm. Alimentazione 230V. IP42.

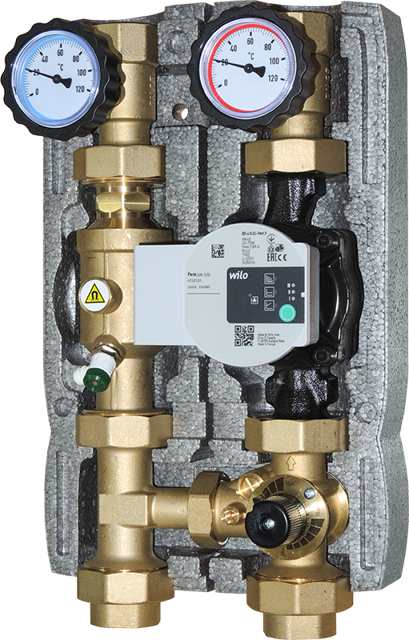

Disponibile versione con defangatore premontato.
