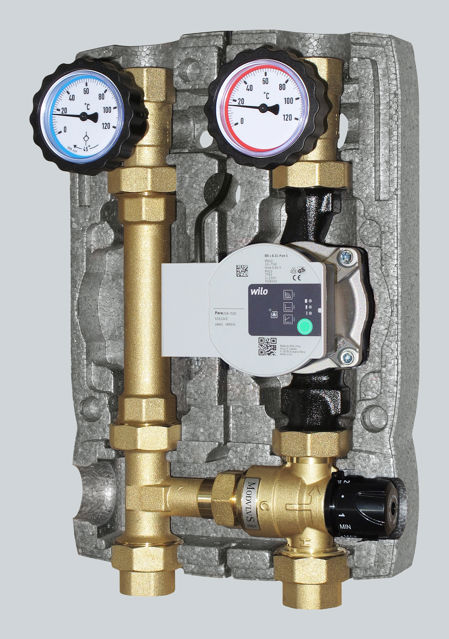

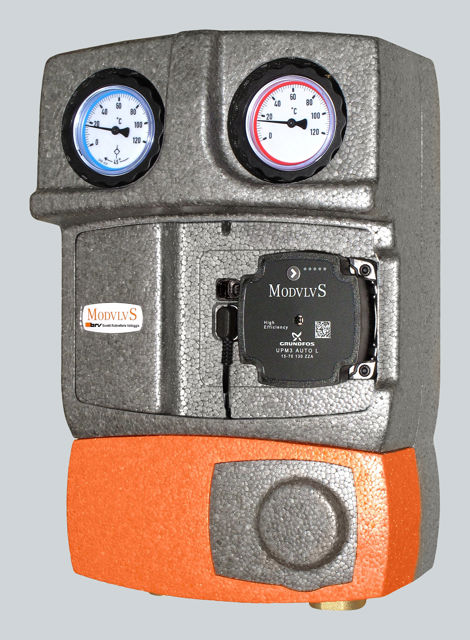

M2 FIX3 DN25
MODULO A 2 VIE CON VALVOLA MISCELATRICE A PUNTO FISSO
Il gruppo per circolatori da 1” (180 mm) consiste di:
Andata
• Connessione.
• Valvola miscelatrice termostatica regolabile, varianti F1, F2, F3 ed F4.
• Circolatore sincrono ad alta efficienza precablato (nei modelli che lo includono).
• Valvola a sfera flangiata con maniglia porta termometro (termometro con anello r osso; 0°C-120°C).
Ritorno
• Valvola a sfera flangiata con valvola di non ritorno 20 mbar (la valvola di non ritorno può essere esclusa ruotando la maniglia di 45°) provvista di maniglia porta termometro (termometro con anello blu; 0°C-120°C).
• Raccordo a T per valvola miscelatrice.
• Connessione.
Interasse 125 mm. Box di isolamento in PPE (Dimensioni: 250x380x170 mm).
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Connessioni esterne disponibili: 1” Femmina.
CAMPO D’IMPIEGO
Per potenze fino a 35 kW (con Δt 20 K) e portata massima di 1500 l/h.
Valore Kvs: fare riferimento alla tabella sottostante.
Dati indicativi calcolati con un circolatore di prevalenza 6 m. Per un dimensionamento preciso o per portate superiori, fare riferimento ai diagrammi nelle istruzioni.
Circolatori disponibili:
Wilo Para 25/6 SC
Grundfos UPM3S Auto 25-60
Wilo Para 25/8 SC
Valvole termostatiche disponibili:
Regolazione 20-45°C
Regolazione 45-70°C
|
Codice
|
Capitolato |
Connessioni esterne
|
Circolatore
|
Regolazione
|
Termostato
|
|---|---|---|---|---|---|
| 20355R-F1 | G 1" F | - | 20-45 °C | - | |
|
20355R-F1. BRV ModvlvS M2 FIX3 modello F1. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice termostatica con intervallo di regolazione 20-45°C. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: non incluso. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 5 kW (con Δt 8 K) e portata di 0,5 m3/h. Valore Kvs 2,2 per una prevalenza residua di 5 mH2O. Dati indicativi calcolati con un circolatore di prevalenza 6 m.
|
|||||
| 20355R-F2 | G 1" F | - | 45-70 °C | - | |
|
20355R-F2. BRV ModvlvS M2 FIX3 modello F2. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice termostatica con intervallo di regolazione 45-70°C. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: non incluso. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 12 kW (con Δt 20 K) e portata di 0,5 m3/h. Valore Kvs 2,2 per una prevalenza residua di 5 mH2O. Dati indicativi calcolati con un circolatore di prevalenza 6 m.
|
|||||
| 20355R-F3 | G 1" F | - | 20-45 °C | - | |
|
20355R-F3. BRV ModvlvS M2 FIX3 modello F3. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice termostatica con intervallo di regolazione 20-45°C. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: non incluso. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 9 kW (con Δt 8 K) e portata di 0,95 m3/h. Valore Kvs 3,3 per una prevalenza residua di 5 mH2O. Dati indicativi calcolati con un circolatore di prevalenza 8 m.
|
|||||
| 20355R-F4 | G 1" F | - | 45-70 °C | - | |
|
20355R-F4. BRV ModvlvS M2 FIX3 modello F4. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice termostatica con intervallo di regolazione 45-70°C. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: non incluso. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 22 kW (con Δt 20 K) e portata di 0,95 m3/h. Valore Kvs 3,3 per una prevalenza residua di 5 mH2O. Dati indicativi calcolati con un circolatore di prevalenza 8 m.
|
|||||
| 20355R-F1-P6 | G 1" F | Wilo Para 25/6 SC | 20-45 °C | - | |
|
20355R-F1-P6. BRV ModvlvS M2 FIX3 modello F1. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice termostatica con intervallo di regolazione 20-45°C. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/6 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 5 kW (con Δt 8 K) e portata di 0,5 m3/h. Valore Kvs 2,2 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||||
| 20355R-F1-A6 | G 1" F | Grundfos UPM3S Auto 25-60 | 20-45 °C | - | |
|
20355R-F1-A6. BRV ModvlvS M2 FIX3 modello F1. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice termostatica con intervallo di regolazione 20-45°C. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Grundfos UPM3S Auto 25-60. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 7 kW (con Δt 8 K) e portata di 0,8 m3/h. Valore Kvs 2,2 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||||
| 20355R-F1-P8 | G 1" F | Wilo Para 25/8 SC | 20-45 °C | - | |
|
20355R-F1-P8. BRV ModvlvS M2 FIX3 modello F1. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice termostatica con intervallo di regolazione 20-45°C. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/8 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 12 kW (con Δt 8 K) e portata di 1,25 m3/h. Valore Kvs 2,2 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||||
| 20355R-F2-P6 | G 1" F | Wilo Para 25/6 SC | 45-70 °C | - | |
|
20355R-F2-P6. BRV ModvlvS M2 FIX3 modello F2. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice termostatica con intervallo di regolazione 45-70°C. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/6 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 12 kW (con Δt 20 K) e portata di 0,5 m3/h. Valore Kvs 2,2 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||||
| 20355R-F2-A6 | G 1" F | Grundfos UPM3S Auto 25-60 | 45-70 °C | - | |
|
20355R-F2-A6. BRV ModvlvS M2 FIX3 modello F2. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice termostatica con intervallo di regolazione 45-70°C. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Grundfos UPM3S Auto 25-60. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 19 kW (con Δt 20 K) e portata di 0,8 m3/h. Valore Kvs 2,2 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||||
| 20355R-F2-P8 | G 1" F | Wilo Para 25/8 SC | 45-70 °C | - | |
|
20355R-F2-P8. BRV ModvlvS M2 FIX3 modello F2. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice termostatica con intervallo di regolazione 45-70°C. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/8 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 29 kW (con Δt 20 K) e portata di 1,25 m3/h. Valore Kvs 2,2 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||||
| 20355R-F3-P6 | G 1" F | Wilo Para 25/6 SC | 20-45 °C | - | |
|
20355R-F3-P6. BRV ModvlvS M2 FIX3 modello F3. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice termostatica con intervallo di regolazione 20-45°C. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/6 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 9 kW (con Δt 8 K) e portata di 0,95 m3/h. Valore Kvs 3,3 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||||
| 20355R-F3-A6 | G 1" F | Grundfos UPM3S Auto 25-60 | 20-45 °C | - | |
|
20355R-F3-A6. BRV ModvlvS M2 FIX3 modello F3. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice termostatica con intervallo di regolazione 20-45°C. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Grundfos UPM3S Auto 25-60. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 10 kW (con Δt 8 K) e portata di 1,05 m3/h. Valore Kvs 3,3 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||||
| 20355R-F3-P8 | G 1" F | Wilo Para 25/8 SC | 20-45 °C | - | |
|
20355R-F3-P8. BRV ModvlvS M2 FIX3 modello F3. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice termostatica con intervallo di regolazione 20-45°C. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/8 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 14 kW (con Δt 8 K) e portata di 1,5 m3/h. Valore Kvs 3,3 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||||
| 20355R-F4-P6 | G 1" F | Wilo Para 25/6 SC | 45-70 °C | - | |
|
20355R-F4-P6. BRV ModvlvS M2 FIX3 modello F4. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice termostatica con intervallo di regolazione 45-70°C. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/6 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 22 kW (con Δt 20 K) e portata di 0,95 m3/h. Valore Kvs 3,3 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||||
| 20355R-F4-A6 | G 1" F | Grundfos UPM3S Auto 25-60 | 45-70 °C | - | |
|
20355R-F4-A6. BRV ModvlvS M2 FIX3 modello F4. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice termostatica con intervallo di regolazione 45-70°C. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Grundfos UPM3S Auto 25-60. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 24 kW (con Δt 20 K) e portata di 1,05 m3/h. Valore Kvs 3,3 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||||
| 20355R-F4-P8 | G 1" F | Wilo Para 25/8 SC | 45-70 °C | - | |
|
20355R-F4-P8. BRV ModvlvS M2 FIX3 modello F4. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice termostatica con intervallo di regolazione 45-70°C. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/8 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 35 kW (con Δt 20 K) e portata di 1,5 m3/h. Valore Kvs 3,3 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||||
| 20355R-F1-T | G 1" F | - | 20-45 °C | ● | |
|
20355R-F1-T. BRV ModvlvS M2 FIX3 modello F1. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice termostatica con intervallo di regolazione 20-45°C. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: non incluso. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Con termostato bimetallico di sicurezza. Campo d’impiego: per potenze fino a 5 kW (con Δt 8 K) e portata di 0,5 m3/h. Valore Kvs 2,2 per una prevalenza residua di 5 mH2O. Dati indicativi calcolati con un circolatore di prevalenza 6 m.
|
|||||
| 20355R-F2-T | G 1" F | - | 45-70 °C | ● | |
|
20355R-F2-T. BRV ModvlvS M2 FIX3 modello F2. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice termostatica con intervallo di regolazione 45-70°C. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: non incluso. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Con termostato bimetallico di sicurezza. Campo d’impiego: per potenze fino a 12 kW (con Δt 20 K) e portata di 0,5 m3/h. Valore Kvs 2,2 per una prevalenza residua di 5 mH2O. Dati indicativi calcolati con un circolatore di prevalenza 6 m.
|
|||||
| 20355R-F3-T | G 1" F | - | 20-45 °C | ● | |
|
20355R-F3-T. BRV ModvlvS M2 FIX3 modello F3. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice termostatica con intervallo di regolazione 20-45°C. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: non incluso. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Con termostato bimetallico di sicurezza. Campo d’impiego: per potenze fino a 9 kW (con Δt 8 K) e portata di 0,95 m3/h. Valore Kvs 3,3 per una prevalenza residua di 5 mH2O. Dati indicativi calcolati con un circolatore di prevalenza 8 m.
|
|||||
| 20355R-F4-T | G 1" F | - | 45-70 °C | ● | |
|
20355R-F4-T. BRV ModvlvS M2 FIX3 modello F4. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice termostatica con intervallo di regolazione 45-70°C. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: non incluso. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Con termostato bimetallico di sicurezza. Campo d’impiego: per potenze fino a 22 kW (con Δt 20 K) e portata di 0,95 m3/h. Valore Kvs 3,3 per una prevalenza residua di 5 mH2O. Dati indicativi calcolati con un circolatore di prevalenza 8 m.
|
|||||
| 20355R-F1-P6-T | G 1" F | Wilo Para 25/6 SC | 20-45 °C | ● | |
|
20355R-F1-P6-T. BRV ModvlvS M2 FIX3 modello F1. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice termostatica con intervallo di regolazione 20-45°C. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/6 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Con termostato bimetallico di sicurezza. Campo d’impiego: per potenze fino a 5 kW (con Δt 8 K) e portata di 0,5 m3/h. Valore Kvs 2,2 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||||
| 20355R-F1-A6-T | G 1" F | Grundfos UPM3S Auto 25-60 | 20-45 °C | ● | |
|
20355R-F1-A6-T. BRV ModvlvS M2 FIX3 modello F1. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice termostatica con intervallo di regolazione 20-45°C. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Grundfos UPM3S Auto 25-60. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Con termostato bimetallico di sicurezza. Campo d’impiego: per potenze fino a 7 kW (con Δt 8 K) e portata di 0,8 m3/h. Valore Kvs 2,2 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||||
| 20355R-F1-P8-T | G 1" F | Wilo Para 25/8 SC | 20-45 °C | ● | |
|
20355R-F1-P8-T. BRV ModvlvS M2 FIX3 modello F1. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice termostatica con intervallo di regolazione 20-45°C. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/8 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Con termostato bimetallico di sicurezza. Campo d’impiego: per potenze fino a 12 kW (con Δt 8 K) e portata di 1,25 m3/h. Valore Kvs 2,2 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||||
| 20355R-F2-P6-T | G 1" F | Wilo Para 25/6 SC | 45-70 °C | ● | |
|
20355R-F2-P6-T. BRV ModvlvS M2 FIX3 modello F2. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice termostatica con intervallo di regolazione 45-70°C. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/6 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Con termostato bimetallico di sicurezza. Campo d’impiego: per potenze fino a 12 kW (con Δt 20 K) e portata di 0,5 m3/h. Valore Kvs 2,2 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||||
| 20355R-F2-A6-T | G 1" F | Grundfos UPM3S Auto 25-60 | 45-70 °C | ● | |
|
20355R-F2-A6-T. BRV ModvlvS M2 FIX3 modello F2. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice termostatica con intervallo di regolazione 45-70°C. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Grundfos UPM3S Auto 25-60. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Con termostato bimetallico di sicurezza. Campo d’impiego: per potenze fino a 19 kW (con Δt 20 K) e portata di 0,8 m3/h. Valore Kvs 2,2 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||||
| 20355R-F2-P8-T | G 1" F | Wilo Para 25/8 SC | 45-70 °C | ● | |
|
20355R-F2-P8-T. BRV ModvlvS M2 FIX3 modello F2. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice termostatica con intervallo di regolazione 45-70°C. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/8 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Con termostato bimetallico di sicurezza. Campo d’impiego: per potenze fino a 29 kW (con Δt 20 K) e portata di 1,25 m3/h. Valore Kvs 2,2 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||||
| 20355R-F3-P6-T | G 1" F | Wilo Para 25/6 SC | 20-45 °C | ● | |
|
20355R-F3-P6-T. BRV ModvlvS M2 FIX3 modello F3. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice termostatica con intervallo di regolazione 20-45°C. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/6 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Con termostato bimetallico di sicurezza. Campo d’impiego: per potenze fino a 9 kW (con Δt 8 K) e portata di 0,95 m3/h. Valore Kvs 3,3 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||||
| 20355R-F3-A6-T | G 1" F | Grundfos UPM3S Auto 25-60 | 20-45 °C | ● | |
|
20355R-F3-A6-T. BRV ModvlvS M2 FIX3 modello F3. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice termostatica con intervallo di regolazione 20-45°C. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Grundfos UPM3S Auto 25-60. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Con termostato bimetallico di sicurezza. Campo d’impiego: per potenze fino a 10 kW (con Δt 8 K) e portata di 1,05 m3/h. Valore Kvs 3,3 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||||
| 20355R-F3-P8-T | G 1" F | Wilo Para 25/8 SC | 20-45 °C | ● | |
|
20355R-F3-P8-T. BRV ModvlvS M2 FIX3 modello F3. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice termostatica con intervallo di regolazione 20-45°C. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/8 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Con termostato bimetallico di sicurezza. Campo d’impiego: per potenze fino a 14 kW (con Δt 8 K) e portata di 1,5 m3/h. Valore Kvs 3,3 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||||
| 20355R-F4-P6-T | G 1" F | Wilo Para 25/6 SC | 45-70 °C | ● | |
|
20355R-F4-P6-T. BRV ModvlvS M2 FIX3 modello F4. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice termostatica con intervallo di regolazione 45-70°C. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/6 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Con termostato bimetallico di sicurezza. Campo d’impiego: per potenze fino a 22 kW (con Δt 20 K) e portata di 0,95 m3/h. Valore Kvs 3,3 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||||
| 20355R-F4-A6-T | G 1" F | Grundfos UPM3S Auto 25-60 | 45-70 °C | ● | |
|
20355R-F4-A6-T. BRV ModvlvS M2 FIX3 modello F4. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice termostatica con intervallo di regolazione 45-70°C. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Grundfos UPM3S Auto 25-60. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Con termostato bimetallico di sicurezza. Campo d’impiego: per potenze fino a 24 kW (con Δt 20 K) e portata di 1,05 m3/h. Valore Kvs 3,3 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||||
| 20355R-F4-P8-T | G 1" F | Wilo Para 25/8 SC | 45-70 °C | ● | |
|
20355R-F4-P8-T. BRV ModvlvS M2 FIX3 modello F4. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice termostatica con intervallo di regolazione 45-70°C. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/8 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Con termostato bimetallico di sicurezza. Campo d’impiego: per potenze fino a 35 kW (con Δt 20 K) e portata di 1,5 m3/h. Valore Kvs 3,3 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||||
