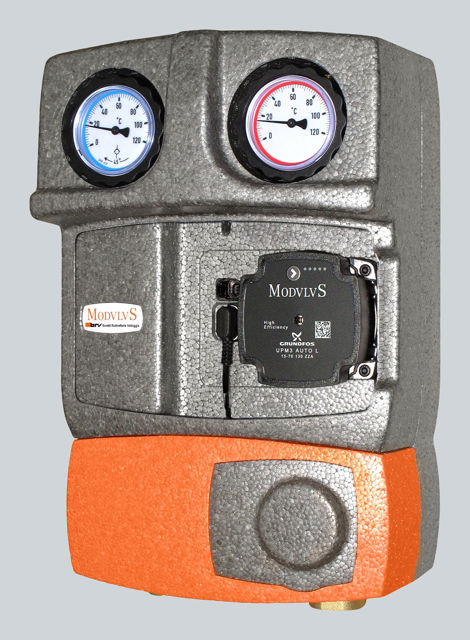

M2 MIX4 DN25

MODULE A 2 VOIES AVEC VANNE MELANGEUSE A 4 VOIES

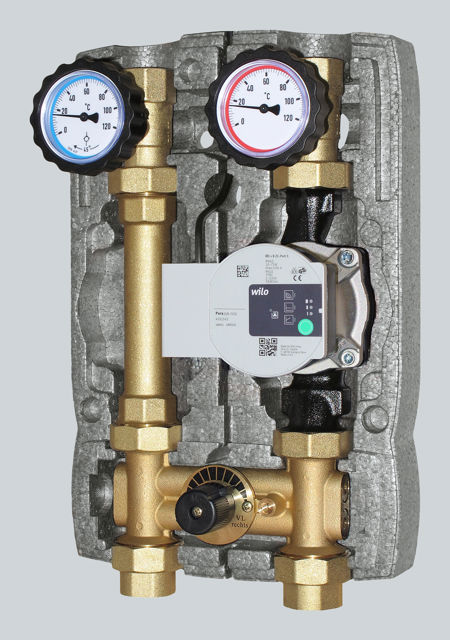

Le module hydraulique pour circulateurs 1” (180 mm) est composé de:

Départ
• Connexion.
• Vanne mélangeuse à 4 voies.
• Circulateur synchrone haut rendement pré-câblé (pour le modèles qui l’incluent).
• Vanne d’arrêt avec bride avec volant de commande porte-thermomètre (anneau rouge, 0°C-120°C).

Retour
• Vanne d’arrêt avec bride avec clapet anti-retour intégré 20 mbar (le clapet anti-retour peut être exclu en tournant le volant de 45°). Volant de commande porte-thermomètre (anneau bleu, 0°C-120°C).
• Connexion.

Entraxe 125 mm. Coque isolante en PPE (Encombrement: 250x380x170 mm).
PN 10, température maxima 110°C (module sans circulateur).
Connexions disponibles: 1” Femelle.

DOMAINE D’UTILISATION
Pour puissance jusqu’à 28 kW (avec Δt 20 K) et débit maximum 1200 l/h.
Valeur Kvs: 5,0.
Données indicatives calculées avec un circulateur de 6 mètres d’hauteur d’élévation.
Pour un dimensionnement précis ou pour des débits plus élevés, veuillez considèrer les diagrammes dans les instructions.

Circulateurs disponibles:
Wilo Para 25/6 SC
Grundfos UPM3S Auto 25-60
Wilo Para 25/8 SC

Code	Connexions externes	Circulateur	Servomoteur
20355R-M4	G 1" F	-	-
20355R-M4. BRV ModvlvS M2 MIX4. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a quattro vie motorizzabile. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: non incluso. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 28 kW (con Δt 20 K) e portata di 1,2 m3/h. Valore Kvs 5,0 per una prevalenza residua di 4,5 mH2O. Dati indicativi calcolati con un circolatore di prevalenza 6 m.
20355R-M4-P6	G 1" F	Wilo Para 25/6 SC	-
20355R-M4-P6. BRV ModvlvS M2 MIX4. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a quattro vie motorizzabile. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/6 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 28 kW (con Δt 20 K) e portata di 1,2 m3/h. Valore Kvs 5,0 per una prevalenza residua di 4,5 mH2O. Alimentazione: 230 V AC.
20355R-M4-A6	G 1" F	Grundfos UPM3S Auto 25-60	-
20355R-M4-A6. BRV ModvlvS M2 MIX4. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a quattro vie motorizzabile. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Grundfos UPM3S Auto 25-60. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 30 kW (con Δt 20 K) e portata di 1,3 m3/h. Valore Kvs 5,0 per una prevalenza residua di 4,5 mH2O. Alimentazione: 230 V AC.
20355R-M4-P8	G 1" F	Wilo Para 25/8 SC	-
20355R-M4-P8. BRV ModvlvS M2 MIX4. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a quattro vie motorizzabile. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/8 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 45 kW (con Δt 20 K) e portata di 1,95 m3/h. Valore Kvs 5,0 per una prevalenza residua di 4,5 mH2O. Alimentazione: 230 V AC.
20355R-M4-M21	G 1" F	-	●
20355R-M4-M21. BRV ModvlvS M2 MIX4. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a quattro vie con servomotore M21D (230 V, 3 punti, 2 min) premontato. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: non incluso. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 28 kW (con Δt 20 K) e portata di 1,2 m3/h. Valore Kvs 5,0 per una prevalenza residua di 4,5 mH2O. Alimentazione: 230 V AC. Dati indicativi calcolati con un circolatore di prevalenza 6 m.
20355R-M4-AHC	G 1" F	-	● Avec régulation climatique
20355R-M4-AHC. BRV ModvlvS M2 MIX4. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a quattro vie con servomotore AHD20 (con centralina climatica, 230 V) premontato. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: non incluso. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 28 kW (con Δt 20 K) e portata di 1,2 m3/h. Valore Kvs 5,0 per una prevalenza residua di 4,5 mH2O. Alimentazione: 230 V AC. Dati indicativi calcolati con un circolatore di prevalenza 6 m.
20355R-M4-P6-M21	G 1" F	Wilo Para 25/6 SC	●
20355R-M4-P6-M21. BRV ModvlvS M2 MIX4. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a quattro vie con servomotore M21D (230 V, 3 punti, 2 min) premontato. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/6 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 30 kW (con Δt 20 K) e portata di 1,3 m3/h. Valore Kvs 5,0 per una prevalenza residua di 4,5 mH2O. Alimentazione: 230 V AC.
20355R-M4-A6-M21	G 1" F	Grundfos UPM3S Auto 25-60	●
20355R-M4-A6-M21. BRV ModvlvS M2 MIX4. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a quattro vie con servomotore M21D (230 V, 3 punti, 2 min) premontato. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Grundfos UPM3S Auto 25-60. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 45 kW (con Δt 20 K) e portata di 1,95 m3/h. Valore Kvs 5,0 per una prevalenza residua di 4,5 mH2O. Alimentazione: 230 V AC.
20355R-M4-P8-M21	G 1" F	Wilo Para 25/8 SC	●
20355R-M4-P8-M21. BRV ModvlvS M2 MIX4. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a quattro vie con servomotore M21D (230 V, 3 punti, 2 min) premontato. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/8 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 28 kW (con Δt 20 K) e portata di 1,2 m3/h. Valore Kvs 5,0 per una prevalenza residua di 4,5 mH2O. Alimentazione: 230 V AC.
20355R-M4-P6-AHC	G 1" F	Wilo Para 25/6 SC	● Avec régulation climatique
20355R-M4-P6-AHC. BRV ModvlvS M2 MIX4. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a quattro vie con servomotore AHD20 (con centralina climatica, 230 V) premontato. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/6 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 28 kW (con Δt 20 K) e portata di 1,2 m3/h. Valore Kvs 5,0 per una prevalenza residua di 4,5 mH2O. Alimentazione: 230 V AC.
20355R-M4-A6-AHC	G 1" F	Grundfos UPM3S Auto 25-60	● Avec régulation climatique
20355R-M4-A6-AHC. BRV ModvlvS M2 MIX4. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a quattro vie con servomotore AHD20 (con centralina climatica, 230 V) premontato. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Grundfos UPM3S Auto 25-60. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 30 kW (con Δt 20 K) e portata di 1,3 m3/h. Valore Kvs 5,0 per una prevalenza residua di 4,5 mH2O. Alimentazione: 230 V AC.
20355R-M4-P8-AHC	G 1" F	Wilo Para 25/8 SC	● Avec régulation climatique
20355R-M4-P8-AHC. BRV ModvlvS M2 MIX4. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a quattro vie con servomotore AHD20 (con centralina climatica, 230 V) premontato. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/8 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 45 kW (con Δt 20 K) e portata di 1,95 m3/h. Valore Kvs 5,0 per una prevalenza residua di 4,5 mH2O. Alimentazione: 230 V AC.
