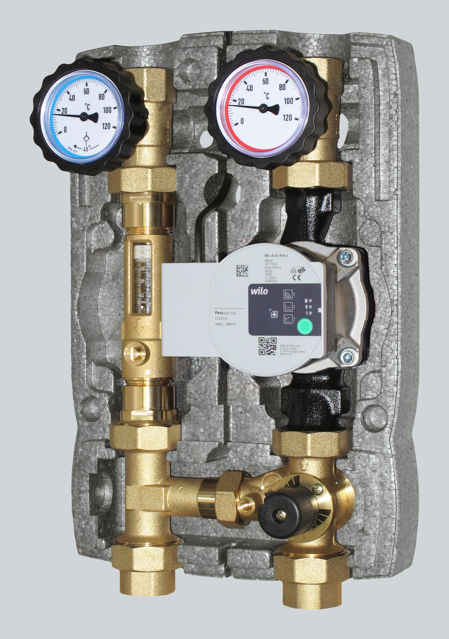

M2 MIX33 PDC DN25
MODULE à 2 VOIES AVEC VANNE MéLANGEUSE à 3 VOIES AVEC BY-PASS INTéGRé ET DéBITMèTRE
Le module hydraulique pour circulateurs 1” (180 mm) est composé de:
Départ
• Connexion.
• Vanne mélangeuse à 3 voies avec by-pass réglable. Avec le by-pass (réglage frontal) il est possible de mélanger sur le départ une quantité d’eau, provenante du retour de l’installation.
• Circulateur synchrone haut rendement pré-câblé (pour le modèles qui l’incluent).
• Vanne d’arrêt avec bride avec volant de commande porte-ther momètre (anneau rouge, 0°C-120°C).
Retour
• Vanne d’arrêt avec bride avec clapet anti-retour intégré 20 mbar (le clapet anti-retour peut être exclu en tournant le volant de 45°). Volant de commande porte-thermomètre (anneau bleu, 0°C-120°C).
• Débitmètre et regulateur de débit mâle-écrou de 1”1/2. Lecture directe du débit par l’échelle du débitmètre.
• Raccord en T pour la vanne mélangeuse.
• Connexion.

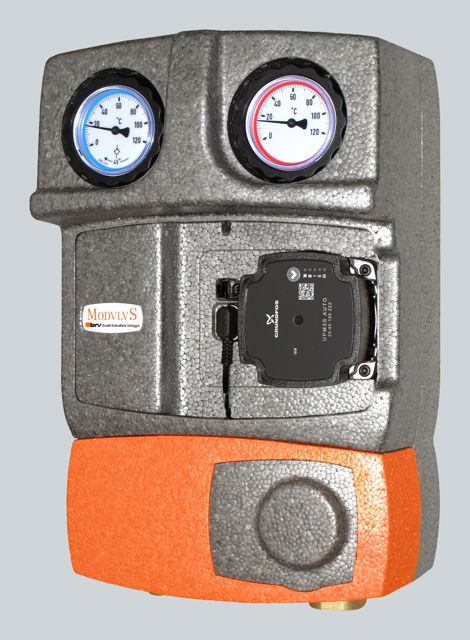

Entraxe 125 mm. Coque isolante en PPE (Encombrement: 250x380x170 mm).
PN 10, temperatura massima 110°C (module sans circulateur).
Connexions disponibles: 1” Femelle.
DOMAINE D’UTILISATION
Pour puissance jusqu’à 33 kW (avec Δt 15 K) et débit maximum 1900 l/h.
Valeur Kvs: 5,7. Données indicatives calculées avec un circulateur de 8 mètres d’hauteur d’élévation.
Circulateurs disponibles:
Wilo Para 25/6 SC
Grundfos UPM3S Auto 25-60
Wilo Para 25/8 SC
Plages de régulation
42 = 5-42 l/min
|
Code
|
Cahier des charges |
Connexions externes
|
Circulateur
|
|---|---|---|---|
| 20355R-M33-42 | G 1" F | - | |
|
20355R-M33-42. BRV ModvlvS M2 MIX33 PDC. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm) con misuratore regolatore di flusso integrato per sistemi con pompa di calore. Intervallo di regolazione 5-42 L/min. Miscelatrice a tre vie motorizzabile, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: non incluso. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 28 kW (con Δt 15 K) e portata di 1,6 m3/h. Valore Kvs 5,7 per una prevalenza residua di 3,4 mH2O. Dati indicativi calcolati con un circolatore di prevalenza 6 m.
|
|||
| 20355R-M33-42-P6 | G 1" F | Wilo Para 25/6 SC | |
|
20355R-M33-42-P6. BRV ModvlvS M2 MIX33 PDC. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm) con misuratore regolatore di flusso integrato per sistemi con pompa di calore. Intervallo di regolazione 5-42 L/min. Miscelatrice a tre vie motorizzabile, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/6 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 28 kW (con Δt 15 K) e portata di 1,6 m3/h. Valore Kvs 5,7 per una prevalenza residua di 3,4 mH2O. Alimentazione: 230 V AC.
|
|||
| 20355R-M33-42-A6 | G 1" F | Grundfos UPM3S Auto 25-60 | |
|
20355R-M33-42-A6. BRV ModvlvS M2 MIX33 PDC. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm) con misuratore regolatore di flusso integrato per sistemi con pompa di calore. Intervallo di regolazione 5-42 L/min. Miscelatrice a tre vie motorizzabile, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Grundfos UPM3S Auto 25-60. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 30 kW (con Δt 15 K) e portata di 1,7 m3/h. Valore Kvs 5,7 per una prevalenza residua di 3,4 mH2O. Alimentazione: 230 V AC.
|
|||
| 20355R-M33-42-P8 | G 1" F | Wilo Para 25/8 SC | |
|
20355R-M33-42-P8. BRV ModvlvS M2 MIX33 PDC. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm) con misuratore regolatore di flusso integrato per sistemi con pompa di calore. Intervallo di regolazione 5-42 L/min. Miscelatrice a tre vie motorizzabile, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/8 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 33 kW (con Δt 15 K) e portata di 1,9 m3/h. Valore Kvs 5,7 per una prevalenza residua di 5,1 mH2O. Alimentazione: 230 V AC.
|
|||
