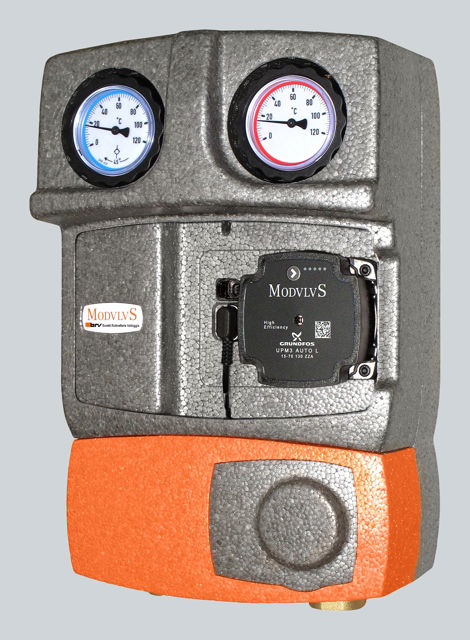

M2 MIX33 DN25

MODULE à 2 VOIES AVEC VANNE MéLANGEUSE à 3 VOIES AVEC BY-PASS INTéGRé

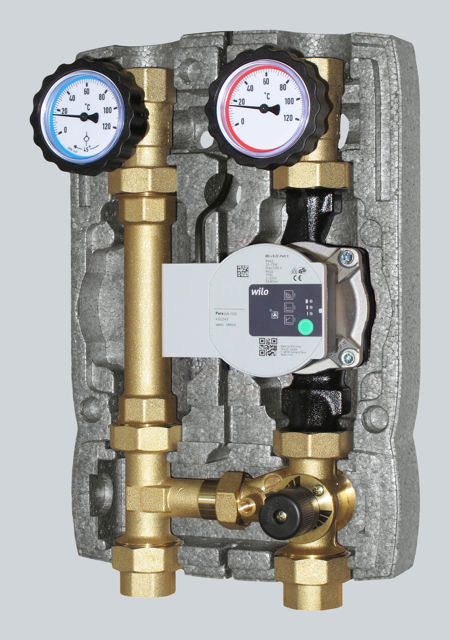

Le module hydraulique pour circulateurs 1” (180 mm) est composé de:

Départ
• Connexion.
• Vanne mélangeuse à 3 voies avec by-pass réglable. Avec le by-pass (réglage frontal) il est possible de mélanger sur le départ une quantité d’eau, provenante du retour de l’installation.
• Circulateur synchrone haut rendement pré-câblé (pour le modèles qui l’incluent).
• Vanne d’arrêt avec bride avec volant de commande porte-thermomètre (anneau rouge, 0°C-120°C).

Retour
• Vanne d’arrêt avec bride avec clapet anti-retour intégré 20 mbar (le clapet anti-retour peut être exclu en tournant le volant de 45°). Volant de commande porte-thermomètre (anneau bleu, 0°C-120°C).
• Filtre magnétique (dans les modéles où ils sont prévus).
• Raccord en T pour la vanne mélangeuse.
• Connexion.

Entraxe 125 mm. Coque isolante en PPE (Encombrement: 250x380x170 mm).
PN 10, température maxima 110°C (module sans circulateur).
Connexions disponibles: 1” Femelle.

DOMAINE D’UTILISATION
Pour puissance jusqu’à 38 kW (avec Δt 15 K) et débit maximum 2200 l/h.
Valeur Kvs: 7,0.
Pour un dimensionnement précis ou pour des débits plus élevés, veuillez considèrer la tableau ci-dessous et les diagrammes dans les instructions.

Circulateurs disponibles:
Wilo Para 25/6 SC
Grundfos UPM3S Auto 25-60
Wilo Para 25/8 SC

Code	Connexions externes	Circulateur	Servomoteur	Séparateur de boues
20355R-M33	G 1" F	-	-	-
20355R-M33. BRV ModvlvS M2 MIX33. Fabriqué en Italie. Module hydraulique de mélange à deux voies DN25 pour circulateurs de 1” (180 mm). Pour installations de chauffage et de rafraîchissement. Mitigeur à trois voies motorisable, équipé d'un by-pass de recirculation. Départ réversible droite-gauche. Boîtier d'isolation en PPE. Encombrement : 250x380x170 mm. Raccordements externes : G 1" F (ISO 228). Circulateur synchrone à haute efficacité : non inclus. Entraxe 125 mm. Pression maximale : PN 10. Fluides d'utilisation : eau (glycolée max. 50%). Température maximale du fluide : 110°C. Plage d'utilisation : pour des puissances jusqu'à 31 kW (avec Δt 15 K) et un débit de 1,8 m3/h. Valeur Kvs 7,0 pour une hauteur manométrique résiduelle de 3 mH2O. Données indicatives calculées avec un circulateur d'une hauteur manométrique de 6 m.
20355R-M33-P6	G 1" F	Wilo Para 25/6 SC	-	-
20355R-M33-P6. BRV ModvlvS M2 MIX33. Fabriqué en Italie. Module hydraulique mélangé à deux voies DN25 pour circulateurs de 1” (180 mm). Pour installations de chauffage et de rafraîchissement. Mitigeur à trois voies motorisable, équipé d'un by-pass de recirculation. Départ réversible droite-gauche. Caisson d'isolation en PPE. Encombrement : 250x380x170 mm. Raccordements externes : G 1" F (ISO 228). Circulateur synchrone à haute efficacité : Wilo Para 25/6 SC. Entraxe 125 mm. Pression maximale : PN 10. Fluides utilisables : eau (glycolée max. 50%). Température maximale du fluide : 95°C. Plage d'utilisation : pour puissances jusqu'à 31 kW (avec Δt 15 K) et débit de 1,8 m3/h. Valeur Kvs 7,0 pour une hauteur manométrique résiduelle de 3 mCE. Alimentation : 230 V AC.
20355R-M33-A6	G 1" F	Grundfos UPM3S Auto 25-60	-	-
20355R-M33-A6. BRV ModvlvS M2 MIX33. Fabriqué en Italie. Module hydraulique mélangeur à deux voies DN25 pour circulateurs de 1” (180 mm). Pour installations de chauffage et de rafraîchissement. Mélangeur à trois voies motorisable, équipé d'un by-pass de recirculation. Départ réversible droite-gauche. Caisson d'isolation en PPE. Dimensions: 250x380x170 mm. Raccordements externes: G 1" F (ISO 228). Circulateur synchrone à haute efficacité: Grundfos UPM3S Auto 25-60. Entraxe 125 mm. Pression maximale: PN 10. Fluides d'utilisation: eau (glycolée max. 50%). Température maximale du fluide: 110°C. Domaine d'application: pour puissances jusqu'à 35 kW (avec Δt 15 K) et débit de 2,00 m3/h. Valeur Kvs 7,0 pour une hauteur manométrique résiduelle de 3 mCE. Alimentation électrique: 230 V AC.
20355R-M33-P8	G 1" F	Wilo Para 25/8 SC	-	-
20355R-M33-P8. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie motorizzabile, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/8 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 38 kW (con Δt 15 K) e portata di 2,2 m3/h. Valore Kvs 7,0 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
203652-M33	G 1" F	-	-	●
203652-M33. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm), provvisto di defangatore magnetico. Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie motorizzabile, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: non incluso. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 31 kW (con Δt 15 K) e portata di 1,8 m3/h. Valore Kvs 6,6 per una prevalenza residua di 3,1 mH2O. Dati indicativi calcolati con un circolatore di prevalenza 6 m.
203652-M33-P6	G 1" F	Wilo Para 25/6 SC	-	●
203652-M33-P6. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm), provvisto di defangatore magnetico. Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie motorizzabile, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/6 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 31 kW (con Δt 15 K) e portata di 1,8 m3/h. Valore Kvs 6,6 per una prevalenza residua di 3,1 mH2O. Alimentazione: 230 V AC.
203652-M33-A6	G 1" F	Grundfos UPM3S Auto 25-60	-	●
203652-M33-A6. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm), provvisto di defangatore magnetico. Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie motorizzabile, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Grundfos UPM3S Auto 25-60. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 33 kW (con Δt 15 K) e portata di 1,9 m3/h. Valore Kvs 6,6 per una prevalenza residua di 3,1 mH2O. Alimentazione: 230 V AC.
203652-M33-P8	G 1" F	Wilo Para 25/8 SC	-	●
203652-M33-P8. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm), provvisto di defangatore magnetico. Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie motorizzabile, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/8 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 44 kW (con Δt 15 K) e portata di 2,55 m3/h. Valore Kvs 6,6 per una prevalenza residua di 3,1 mH2O. Alimentazione: 230 V AC.
20355R-M33-M21	G 1" F	-	●	-
20355R-M33-M21. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie con servomotore M21D (230 V, 3 punti, 2 min) premontato, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: non incluso. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 31 kW (con Δt 15 K) e portata di 1,8 m3/h. Valore Kvs 7,0 per una prevalenza residua di 3 mH2O. Alimentazione: 230 V AC. Dati indicativi calcolati con un circolatore di prevalenza 6 m.
20355R-M33-AHC	G 1" F	-	● Avec régulation climatique	-
20355R-M33-AHC. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie con servomotore AHD20 (con centralina climatica, 230 V) premontato, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: non incluso. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 31 kW (con Δt 15 K) e portata di 1,8 m3/h. Valore Kvs 7,0 per una prevalenza residua di 3 mH2O. Alimentazione: 230 V AC. Dati indicativi calcolati con un circolatore di prevalenza 6 m.
20355R-M33-P6M21	G 1" F	Wilo Para 25/6 SC	●	-
20355R-M33-P6M21. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie con servomotore M21D (230 V, 3 punti, 2 min) premontato, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/6 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 31 kW (con Δt 15 K) e portata di 1,8 m3/h. Valore Kvs 7,0 per una prevalenza residua di 3 mH2O. Alimentazione: 230 V AC.
20355R-M33-A6M21	G 1" F	Grundfos UPM3S Auto 25-60	●	-
20355R-M33-A6M21. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie con servomotore M21D (230 V, 3 punti, 2 min) premontato, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Grundfos UPM3S Auto 25-60. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 35 kW (con Δt 15 K) e portata di 2,00 m3/h. Valore Kvs 7,0 per una prevalenza residua di 3 mH2O. Alimentazione: 230 V AC.
20355R-M33-P8M21	G 1" F	Wilo Para 25/8 SC	●	-
20355R-M33-P8M21. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie con servomotore M21D (230 V, 3 punti, 2 min) premontato, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/8 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 38 kW (con Δt 15 K) e portata di 2,2 m3/h. Valore Kvs 7,0 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
20355R-M33-P6AHC	G 1" F	Wilo Para 25/6 SC	● Avec régulation climatique	-
20355R-M33-P6AHC. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie con servomotore AHD20 (con centralina climatica, 230 V) premontato, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/6 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 31 kW (con Δt 15 K) e portata di 1,8 m3/h. Valore Kvs 7,0 per una prevalenza residua di 3 mH2O. Alimentazione: 230 V AC.
20355R-M33-A6AHC	G 1" F	Grundfos UPM3S Auto 25-60	● Avec régulation climatique	-
20355R-M33-A6AHC. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie con servomotore AHD20 (con centralina climatica, 230 V) premontato, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Grundfos UPM3S Auto 25-60. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 35 kW (con Δt 15 K) e portata di 2,00 m3/h. Valore Kvs 7,0 per una prevalenza residua di 3 mH2O. Alimentazione: 230 V AC.
20355R-M33-P8AHC	G 1" F	Wilo Para 25/8 SC	● Avec régulation climatique	-
20355R-M33-P8AHC. BRV ModvlvS M2 MIX33. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie con servomotore AHD20 (con centralina climatica, 230 V) premontato, provvista di by-pass di ricircolo. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/8 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 38 kW (con Δt 15 K) e portata di 2,2 m3/h. Valore Kvs 7,0 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
