M2 FIX3 Energy DN20
Téléchargez les photos en haute résolution

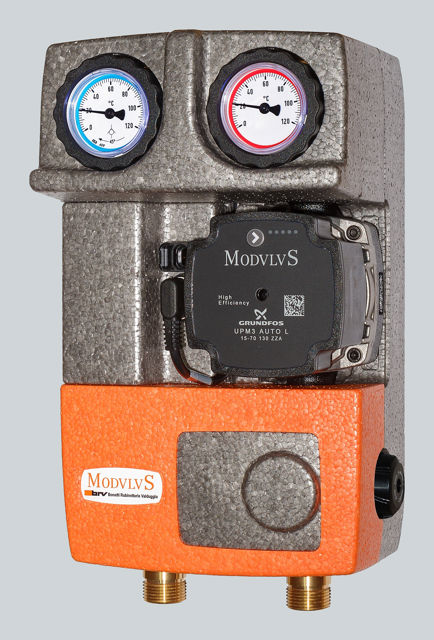

M2 FIX3 Energy DN20

MODULE A 2 VOIES AVEC VANNE MELANGEUSE A TEMPERATURE FIXE PREPAREE POUR LE MONTAGE D'UN COMPTEUR D'ENERGIE

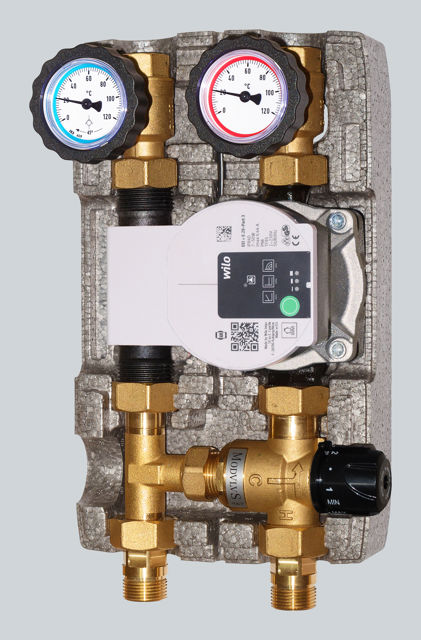

Le module hydraulique pour circulateurs 1/2” (130 mm) est composé de:

Départ
• Connexion.
• Vanne mélangeuse thermostatique réglable, modèles F1 et F2.
• Circulateur synchrone haut rendement pré-câblé (pour le modèles qui l’incluent).
• Vanne d’arrêt avec bride à 3 voies avec volant de commande porte-thermomètre (anneau rouge, 0°C-120°C). La troisième voie M10x1 permet la connexion par immersion et le plombage d ’une sonde ø5x45 mm.

Retour
• Vanne d’arrêt avec bride avec clapet anti-retour intégré 20 mbar (le clapet anti-retour peut être exclu en tournant le volant de 45°). Volant de commande porte-thermomètre (anneau bleu, 0°C-120°C).
• Entretoise en plastique 1”x130 mm qui doit être enlevée après le nettoyage de l’installation, pour pouvoir monter le compteur d’énergie.
• Raccord en T pour la vanne mélangeuse.
• Connexion.

Entraxe 90 mm. Coque isolante en PPE (Encombrement: 180x302x142 mm).
PN 10, température maxima 90°C.
Connexions: 3/4” Mâle avec queue tournante à la source de chaleur ou au collecteur. 3/4” Femelle à l’usage.

DOMAINE D’UTILISATION
Pour puissance jusqu’à 22 kW (avec Δt 20 K) et débit maximum 1000 l/h (*).
Valeur Kvs: 2,0 (*).
Données indicatives calculées avec un circulateur de 8 mètres d’hauteur d’élévation. Pour un dimensionnement précis ou pour des débits plus élevés, veuillez considèrer le diagramme dans les instructions. (*) onnées concernantes le module sans le compteur monté.

Circulateurs disponibles:
Wilo Para 15/6 SC
Grundfos UPM3S Auto 15-60
Wilo Para 15/8 SC

Compteurs d’énergie installables:
DN20 - 1” x 130
Qn 2,5

Vannes thermostatiques disponibles:
Réglage 20-45°C
Réglage 45-70°C

Code
Cahier des charges
Connexions au collecteur
Connexions à l'utilisation
Circulateur
Régulation
202518-F1-20 G 3/4" M G 3/4" F - 20-45°C
202518-F2-20 G 3/4" M G 3/4" F - 45-70°C
202518-F1-P6-20 G 3/4" M G 3/4" F Wilo Para 15/6 SC 20-45°C
202518-F1-A6-20 G 3/4" M G 3/4" F Grundfos UPM3S Auto 15-60 20-45°C
202518-F1-P8-20 G 3/4" M G 3/4" F Wilo Para 15/8 SC 20-45°C
202518-F2-P6-20 G 3/4" M G 3/4" F Wilo Para 15/6 SC 45-70°C
202518-F2-A6-20 G 3/4" M G 3/4" F Grundfos UPM3S Auto 15-60 45-70°C
202518-F2-P8-20 G 3/4" M G 3/4" F Wilo Para 15/8 SC 45-70°C
