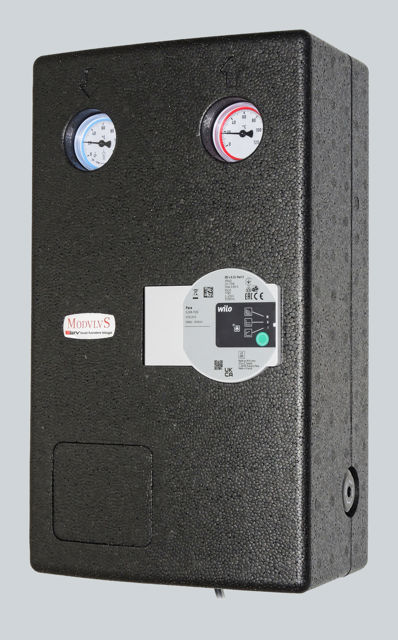

M2 FIX3 – Art. 54
MODULE A 2 VOIES AVEC VANNE MELANGEUSE A TEMPERATURE FIXE - Isolation spécialement conçue pour le refroidissement

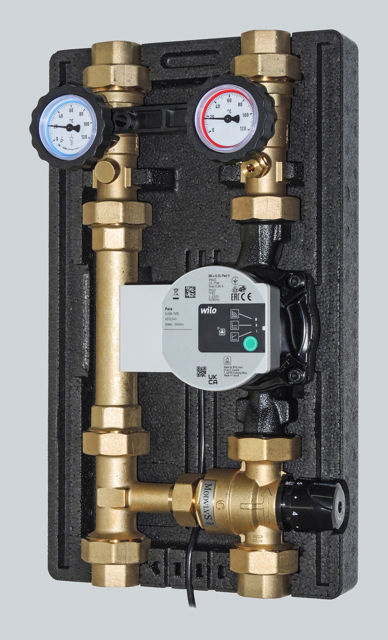

Le module hydraulique pour circulateurs 1” (180 mm) est composé de :
Départ
Connexion.

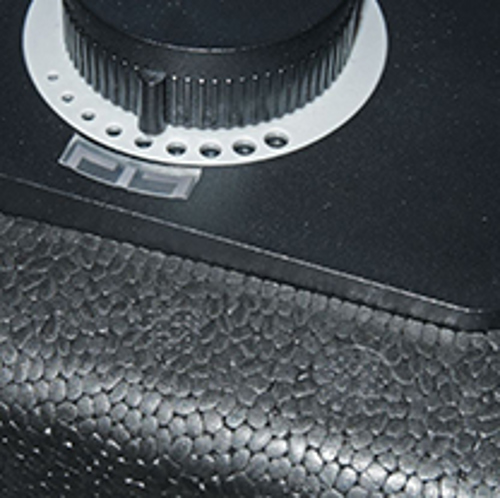

Vanne mélangeuse thermostatique réglable.
Circulateur synchrone haut rendement pré-câblé.

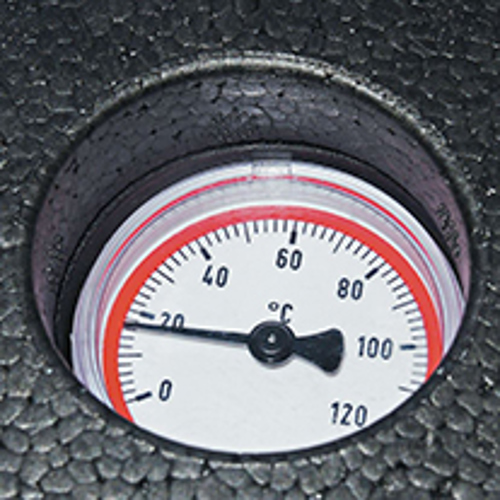

Vanne d’arrêt avec bride avec support de sonde ø 6 mm et volant de commande porte-thermomètre (anneau rouge, 0°C-120°C).
Connexion.
Retour
Connexion.
Vanne d’arrêt avec bride avec clapet anti-retour intégré 20 mbar (le clapet anti-retour peut être exclu en tournant le volant de 45°). Volant de commande porte-thermomètre (anneau bleu, 0°C-120°C).
Raccord en T pour la vanne mélangeuse.
Connexion.
Entraxe 125 mm.
Coque isolante en PPE (Encombrement : 250x428x154 mm).
PN 10, température maximale 95°C.
Connexions disponibles : 1” Femelle.
DOMAINE D’UTILISATION (REFROIDISSEMENT)
Pour puissance jusqu'à 9 kW (avec ∆t 5 K) et un débit maximum de 1500 L/h. Données approximatives calculées avec un circulateur de 8 m de hauteur de chute. Pour un dimensionnement précis ou pour des débits plus importants, se référer aux schémas figurant dans la notice d’instructions.
Données indicatives pour les applications dans les systèmes de refroidissement
Modèle | ∆t | Kvs | Puissance et débit indicatifs de l’installation | Circulateur | Hauteur d’élévation residuelle |
|---|---|---|---|---|---|
F3 | 5 K | 3,3 | 6 kW - 1000 l/h | Wilo Para 25/6 SC | 5 mH20 |
F4 | 5 K | 3,3 | 9 kW - 1500 l/h | Wilo Para 25/8 SC | 5 mH20 |
Circulateurs disponibles :
Wilo Para 25/6 SC (P6)
Wilo Para 25/8 SC (P8)
Vannes thermostatiques disponibles :
Réglage 20-45°C (F1-F3)
Réglage 45-70°C (F2-F4)
Code 1” : 20354B-(F1/F2/F3/F4)-(P6/P8)
|
Code
|
Cahier des charges |
Connexions externes
|
Circulateur
|
Modèle
|
Champ de réglage
|
Kvs
|
|---|---|---|---|---|---|---|
| 20354B-F1-P6 | - | - | - | - | - | |
|
|
||||||
| 20354B-F1-P8 | - | - | - | - | - | |
|
|
||||||
| 20354B-F2-P6 | - | - | - | - | - | |
|
|
||||||
| 20354B-F2-P8 | - | - | - | - | - | |
|
|
||||||
| 20354B-F3-P6 | - | - | - | - | - | |
|
|
||||||
| 20354B-F3-P8 | - | - | - | - | - | |
|
|
||||||
| 20354B-F4-P6 | - | - | - | - | - | |
|
|
||||||
| 20354B-F4-P8 | - | - | - | - | - | |
|
|
||||||
Famiglia di moduli idraulici ModvlvS con isolamento concepito per l’impiego in sistemi di raffrescamento. La coibentazione ermetica in PPE ad alta densità previene la formazione della condensa interna, impedendo che una circolazione indesiderata dell’aria porti umidità all’interno. L’impiego di un isolamento specifico per raffrescamento evita condensa e gocciolamenti. Protegge l’impianto e l’ambiente circostante, garantisce efficienza e affidabilità nel tempo, agevola la manutenzione e migliora l’igiene.
 |
 |

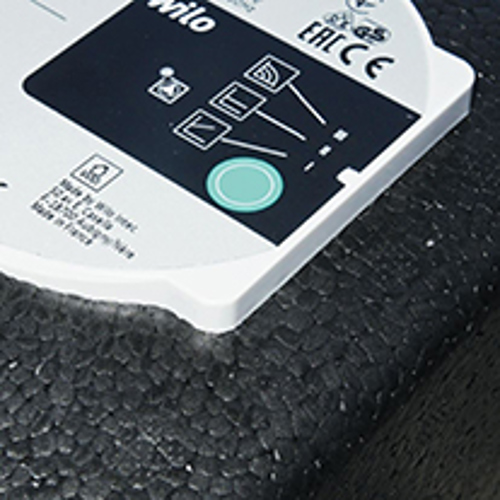

Isolamento con aperture aderenti ai profili della componentistica.
 |
 |

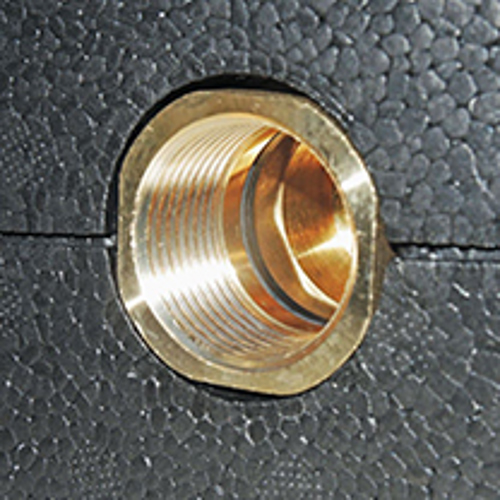

Tutte le connessioni sono a bocchettone e allineate alla coibentazione, per facilità di montaggio e isolamento delle tubazioni.
 |
 |

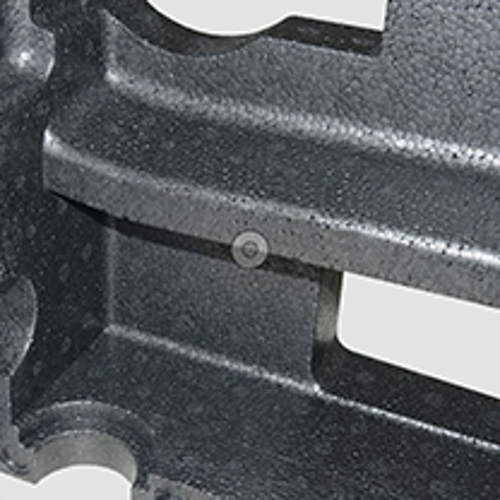

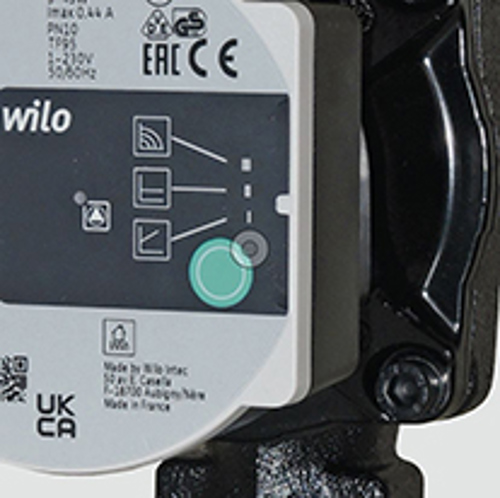

La speciale conformazione all’interno della coibentazione convoglia eventuali residui di condensa lontano da punti critici e cablaggi. I circolatori hanno il corpo verniciato in cataforesi.
 |
 |

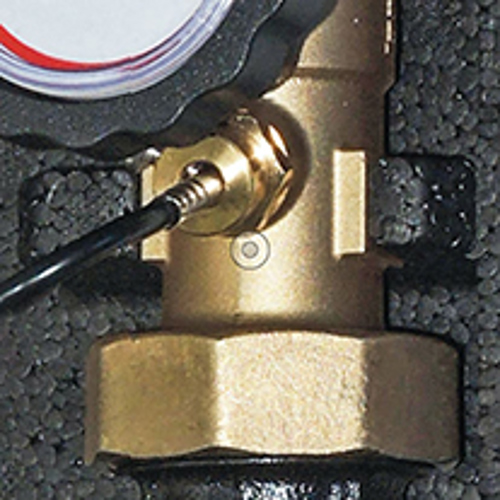

Pozzetto portasonda sul ramo di mandata.

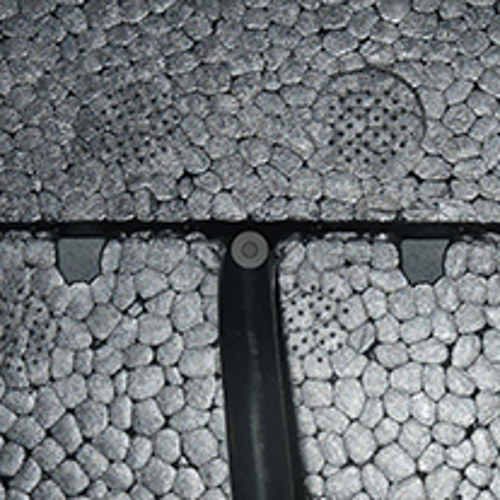

Nessun dettaglio è trascurato: anche le uscite dei cavi sono otturate: si liberano solo in caso di utilizzo.
