M2 DN25
MODULE DIRECT A 2 VOIES

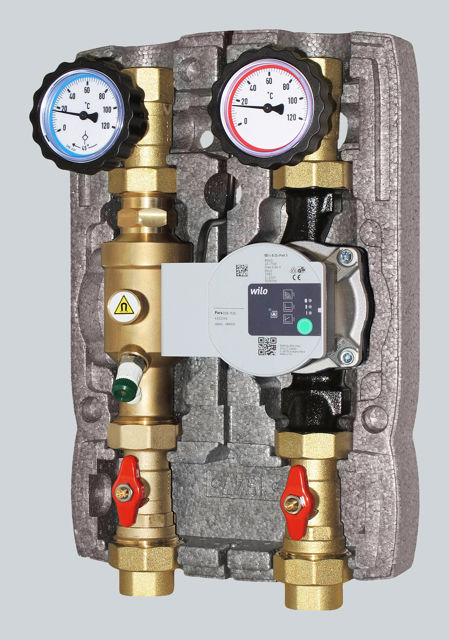

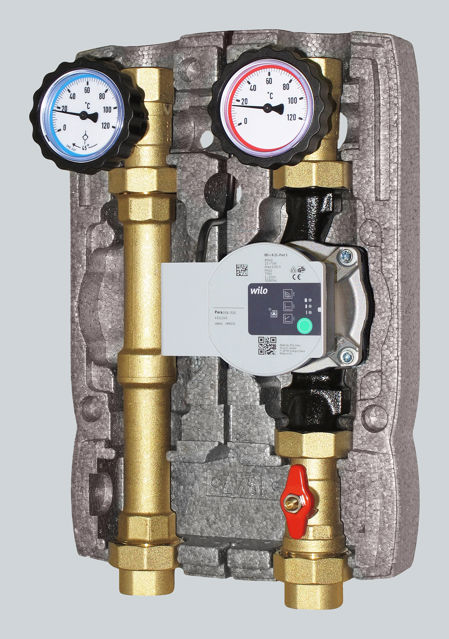

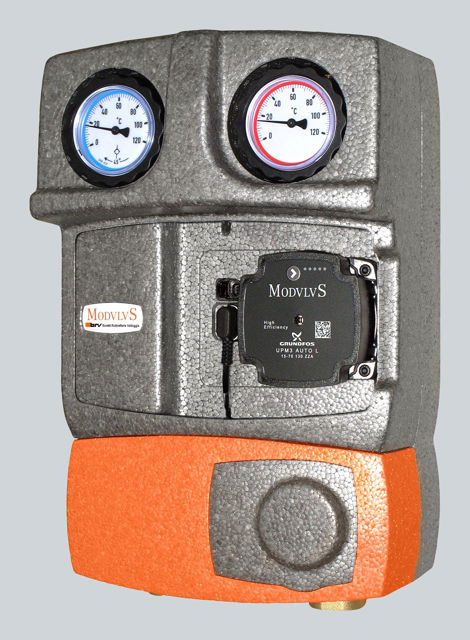

Le module hydraulique pour circulateurs 1” (180 mm) est composé de:
Départ
• Connexion.
• Vanne d’arrêt avec bride avec commande en T.
• Circulateur synchrone haut rendement pré-câblé (pour le modèles qui l’incluent).
• Vanne d’arrêt avec bride avec volant de commande porte-thermomètre (anneau r ouge, 0°C-120°C).
Retour
• Vanne d’arrêt avec bride avec clapet anti-retour intégré 20 mbar (le clapet anti-retour peut être exclu en tournant le volant de 45°). Volant de commande porte-thermomètre (anneau bleu, 0°C-120°C).
• Filtre magnétique et vanne d’arrêt (dans les modéles où ils sont prévus).
• Connexion.
Entraxe 125 mm. Coque isolante en PPE (Encombrement: 250x380x170 mm).
PN 10, température maxima 110°C (module sans circulateur).
Connexions disponibles: 1” Femelle.
DOMAINE D’UTILISATION
Pour puissance jusqu’à 50 kW (avec Δt 20 K) et débit maximum 2150 l/h.
Valeur Kvs: 8,0.
Données indicatives calculées avec un circulateur de 6 mètres d’hauteur d’élévation. Pour un dimensionnement précis ou pour des débits plus élevés, veuillez considèrer les diagrammes dans les instructions.
Circulateurs disponibles:
Wilo Para 25/6 SC
Grundfos UPM3S Auto 25-60
Wilo Para 25/8 SC
|
Code
|
Cahier des charges |
Connexions externes
|
Circulateur
|
Séparateur de boues
|
|---|---|---|---|---|
| 20355R | G 1" F | - | - | |
|
20355R. BRV ModvlvS M2. Fabriqué en Italie. Module hydraulique direct à deux voies DN25 pour circulateurs de 1” (180 mm). Pour installations de chauffage et de refroidissement. Départ réversible droite-gauche. Boîtier d'isolation en PPE. Encombrement: 250x380x170 mm. Raccordements externes: G 1" F (ISO 228). Circulateur synchrone à haute efficacité: non inclus. Entraxe 125 mm. Pression maximale: PN 10. Fluides d'utilisation: eau (glycolée max. 50%). Température maximale du fluide: 110°C. Plage d'utilisation: pour puissances jusqu'à 50 kW (avec Δt 20 K) et débit de 2,15 m3/h. Valeur Kvs 8,0 pour une hauteur manométrique résiduelle de 2,4 mCE. Données indicatives calculées avec un circulateur d'une hauteur manométrique de 6 m.
|
||||
| 20355R-P6 | G 1" F | Wilo Para 25/6 SC | - | |
|
20355R-P6. BRV ModvlvS M2. Fabriqué en Italie. Module hydraulique direct à deux voies DN25 pour circulateurs de 1” (180 mm). Pour installations de chauffage et de refroidissement. Départ réversible droite-gauche. Boîtier d'isolation en PPE. Dimensions: 250x380x170 mm. Raccordements externes: G 1" F (ISO 228). Circulateur synchrone à haute efficacité: Wilo Para 25/6 SC. Entraxe 125 mm. Pression maximale: PN 10. Fluides d’utilisation: eau (glycolée max. 50%). Température maximale du fluide: 95°C. Plage d'utilisation: pour des puissances allant jusqu'à 50 kW (avec Δt 20 K) et un débit de 2,15 m3/h. Valeur Kvs 8,0 pour une hauteur manométrique résiduelle de 2,4 mCE. Alimentation: 230 V AC.
|
||||
| 20355R-A6 | G 1" F | Grundfos UPM3S Auto 25-60 | - | |
|
20355R-A6. BRV ModvlvS M2. Fabriqué en Italie. Module hydraulique direct à deux voies DN25 pour circulateurs de 1” (180 mm). Pour installations de chauffage et de rafraîchissement. Départ réversible droite-gauche. Boîtier d'isolation en PPE. Encombrement : 250x380x170 mm. Raccords externes : G 1" F (ISO 228). Circulateur synchrone à haute efficacité : Grundfos UPM3S Auto 25-60. Entraxe 125 mm. Pression maximale : PN 10. Fluides de service : eau (glycolée max. 50%). Température maximale du fluide : 110°C. Domaine d'application : pour des puissances jusqu'à 53 kW (avec Δt 20 K) et un débit de 2,3 m3/h. Valeur Kvs 8,0 pour une hauteur manométrique résiduelle de 2,4 mCE. Alimentation : 230 V AC.
|
||||
| 20355R-P8 | G 1" F | Wilo Para 25/8 SC | - | |
|
20355R-P8. BRV ModvlvS M2. Fabriqué en Italie. Module hydraulique direct à deux voies DN25 pour circulateurs de 1” (180 mm). Pour installations de chauffage et de rafraîchissement. Départ réversible droite-gauche. Caisson d'isolation en PPE. Encombrement: 250x380x170 mm. Raccordements externes: G 1" F (ISO 228). Circulateur synchrone à haute efficacité: Wilo Para 25/8 SC. Entraxe 125 mm. Pression maximale: PN 10. Fluides d'utilisation: eau (glycolée max. 50%). Température maximale du fluide: 95°C. Plage d'utilisation: pour des puissances allant jusqu'à 70 kW (avec Δt 20 K) et un débit de 3,0 m3/h. Valeur Kvs 8,0 pour une hauteur manométrique résiduelle de 2,4 mH2O. Alimentation: 230 V AC.
|
||||
| 203652 | G 1" F | - | ● | |
|
203652. BRV ModvlvS M2. Fabriqué en Italie. Module hydraulique direct à deux voies DN25 pour circulateurs de 1” (180 mm), équipé d'un désemboueur magnétique. Pour installations de chauffage et de rafraîchissement. Départ réversible droite-gauche. Boîtier d'isolation en PPE. Encombrement : 250x380x170 mm. Raccordements externes : G 1" F (ISO 228). Circulateur synchrone à haut rendement : non inclus. Entraxe 125 mm. Pression maximale : PN 10. Fluides d'utilisation : eau (glycolée max. 50%). Température maximale du fluide : 110°C. Plage d'utilisation : pour des puissances jusqu'à 50 kW (avec Δt 20 K) et un débit de 2,15 m3/h. Valeur Kvs 7,4 pour une hauteur manométrique résiduelle de 2,3 mCE. Données indicatives calculées avec un circulateur de hauteur manométrique 6 m.
|
||||
| 203652-P6 | G 1" F | Wilo Para 25/6 SC | ● | |
|
203652-P6. BRV ModvlvS M2. Fabriqué en Italie. Module hydraulique direct à deux voies DN25 pour circulateurs de 1” (180 mm), équipé d'un désemboueur magnétique. Pour installations de chauffage et de rafraîchissement. Départ réversible droite-gauche. Boîtier d'isolation en PPE. Dimensions : 250x380x170 mm. Raccordements externes : G 1" F (ISO 228). Circulateur synchrone à haute efficacité : Wilo Para 25/6 SC. Entraxe 125 mm. Pression maximale : PN 10. Fluides d'utilisation : eau (glycolée max. 50%). Température maximale du fluide : 95°C. Plage d'utilisation : pour puissances jusqu'à 50 kW (avec Δt 20 K) et débit de 2,15 m3/h. Valeur Kvs 7,4 pour une hauteur manométrique résiduelle de 2,3 mCE. Alimentation : 230 V AC.
|
||||
| 203652-A6 | G 1" F | Grundfos UPM3S Auto 25-60 | ● | |
|
203652-A6. BRV ModvlvS M2. Fabriqué en Italie. Module hydraulique direct à deux voies DN25 pour circulateurs de 1” (180 mm), muni d'un désemboueur magnétique. Pour installations de chauffage et de rafraîchissement. Départ réversible droite-gauche. Boîtier d'isolation en PPE. Dimensions: 250x380x170 mm. Raccordements externes: G 1" F (ISO 228). Circulateur synchrone à haute efficacité: Grundfos UPM3S Auto 25-60. Entraxe 125 mm. Pression maximale: PN 10. Fluides d'utilisation: eau (glycolée max. 50%). Température maximale du fluide: 110°C. Plage d'utilisation: pour des puissances allant jusqu'à 53 kW (avec Δt 20 K) et un débit de 2,3 m3/h. Valeur Kvs 7,4 pour une hauteur manométrique résiduelle de 2,3 mH2O. Alimentation: 230 V AC.
|
||||
| 203652-P8 | G 1" F | Wilo Para 25/8 SC | ● | |
|
203652-P8. BRV ModvlvS M2. Fabriqué en Italie. Module hydraulique direct à deux voies DN25 pour circulateurs de 1” (180 mm), équipé d'un désemboueur magnétique. Pour installations de chauffage et de rafraîchissement. Départ réversible droite-gauche. Boîtier d'isolation en PPE. Encombrement: 250x380x170 mm. Raccordements externes: G 1" F (ISO 228). Circulateur synchrone à haute efficacité: Wilo Para 25/8 SC. Entraxe 125 mm. Pression maximale: PN 10. Fluides d'utilisation: eau (glycolée max. 50%). Température maximale du fluide: 95°C. Plage d'utilisation: pour puissances jusqu'à 67 kW (avec Δt 20 K) et débit de 2,9 m3/h. Valeur Kvs 7,4 pour une hauteur manométrique résiduelle de 2,3 mH2O. Alimentation: 230 V AC.
|
||||
