CLIMA L
MODULE A 2 VOIES AVEC VANNE MELANGEUSE A 3 VOIES ET REGULATION CLIMATIQUE INTEGREE POUR LES INSTALLATIONS COMPLEXES

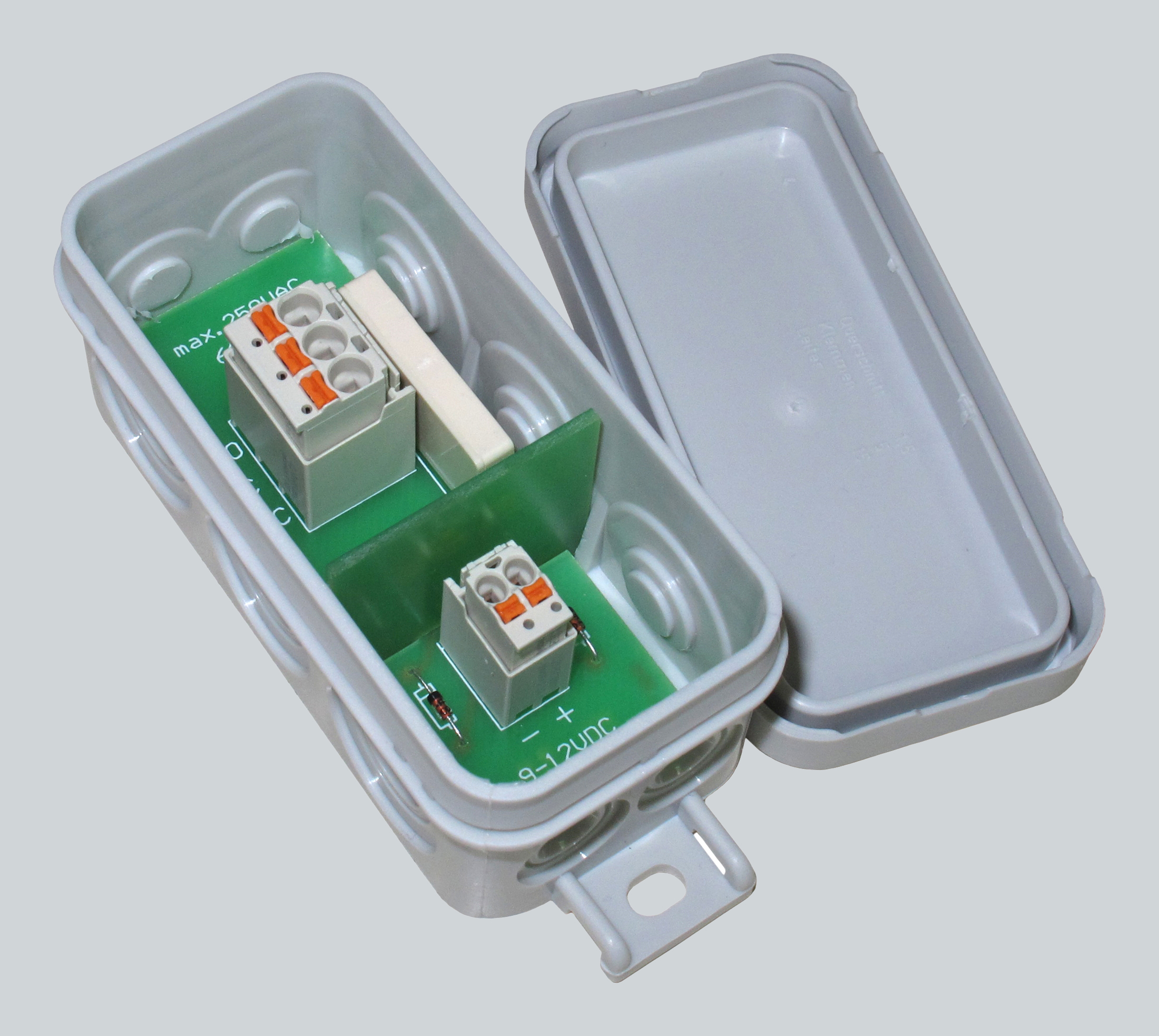

Module hydraulique climaqtique contrôlant 1 ou 2 circuits et demande d’énergie (source de chaleur), production d’eau chaude sanitaire ou gestion de circuit solaire, gestion du système de refroidissement. Il est possible

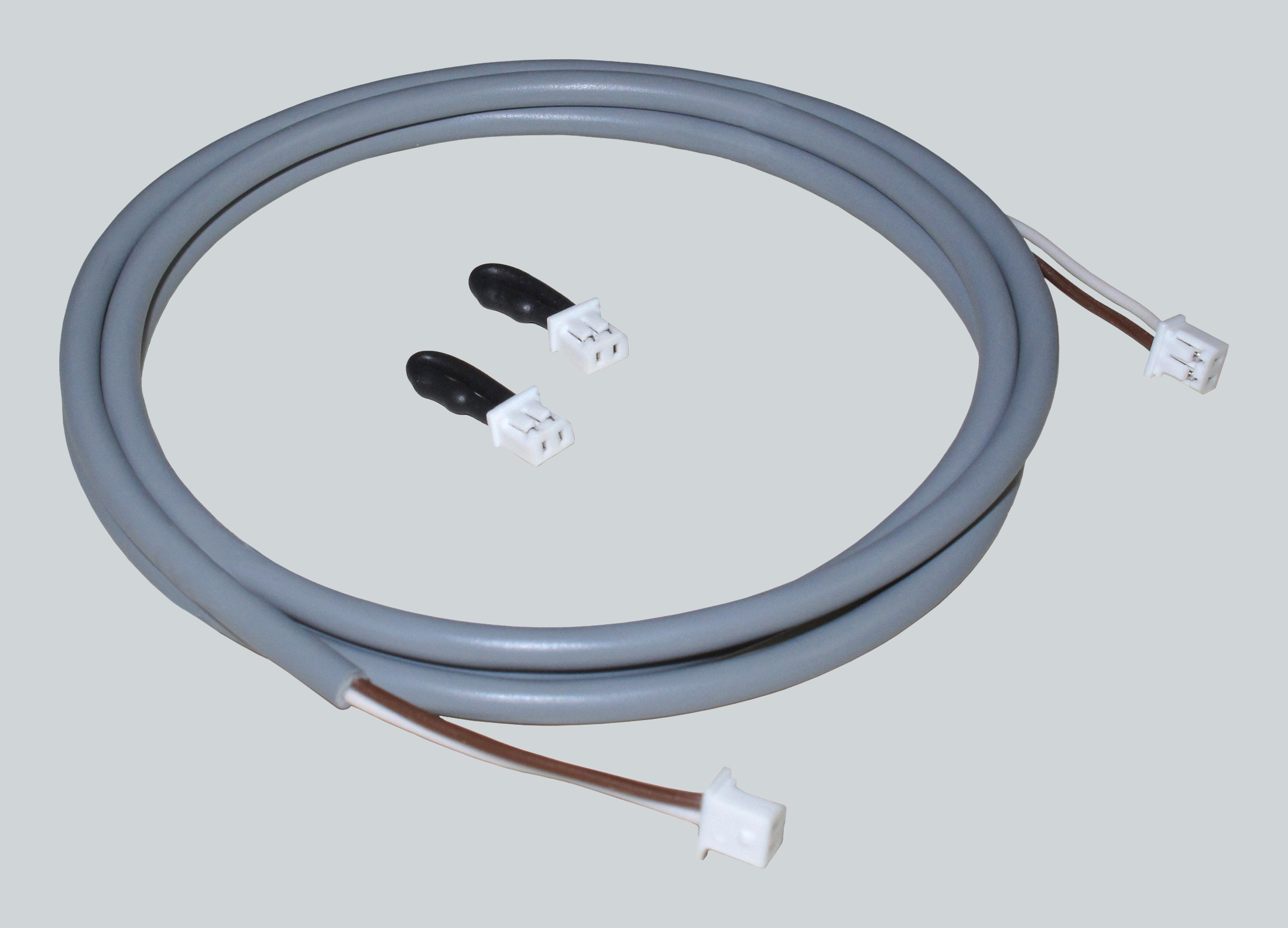

de se connecter plusieurs modules hydrauliques via CAN-Bus. Le module, en acquérant la valeur de la température extérieure, fixe la température de départ de l’installation sur la base de la courbe climatique sélectionnée. Le module est complètement monté et testé et aucune connexion électrique est nécessaire: le circulateur, le servomoteur de la vanne mélangeuse et la régulation climatique sont pré-câblés pour un’installation fonctionnelle et efficace.
Le module hydraulique pour circulateurs 1” (180 mm) est composé de:
Départ
• Connexion.
• Vanne d’arrêt avec bride équipée de tubulure.
• Vanne mélangeuse à 3 voies avec by-pass réglable. Avec le by-pass (réglage frontal) il est possible de mélanger sur le départ une quantité d’eau, provenante du retour de l’installation.
• Circulateur électronique autoréglant: Wilo Para SC avec 6 m ou 8 m d’hauteur d’élévation.
• Vanne d’arrêt avec bride avec volant de commande porte-thermomètre (anneau rouge; 0°-120°C).
Retour
• Vanne d’arrêt avec bride avec clapet anti-retour intégré 20 mbar (le clapet anti-retour peut être exclu en tournant le volant de 45°) avec volant de commande porte-thermomètre (anneau bleu; 0°-120°C).
• Raccord en T pour la vanne mélangeuse.
• Vanne d’arrêt avec bride équipée de tubulure.
• Connexion.
Entraxe 125 mm. Coque isolante en PPE (Encombrement: 250x466x215 mm).
Une plaque métallique spéciale est incorporée dans le derrière de la coque isolante. Elle fixe le module à la coque et permet une installation très facile au mur et au ballon.
PN 10, Température maxima 110°C.

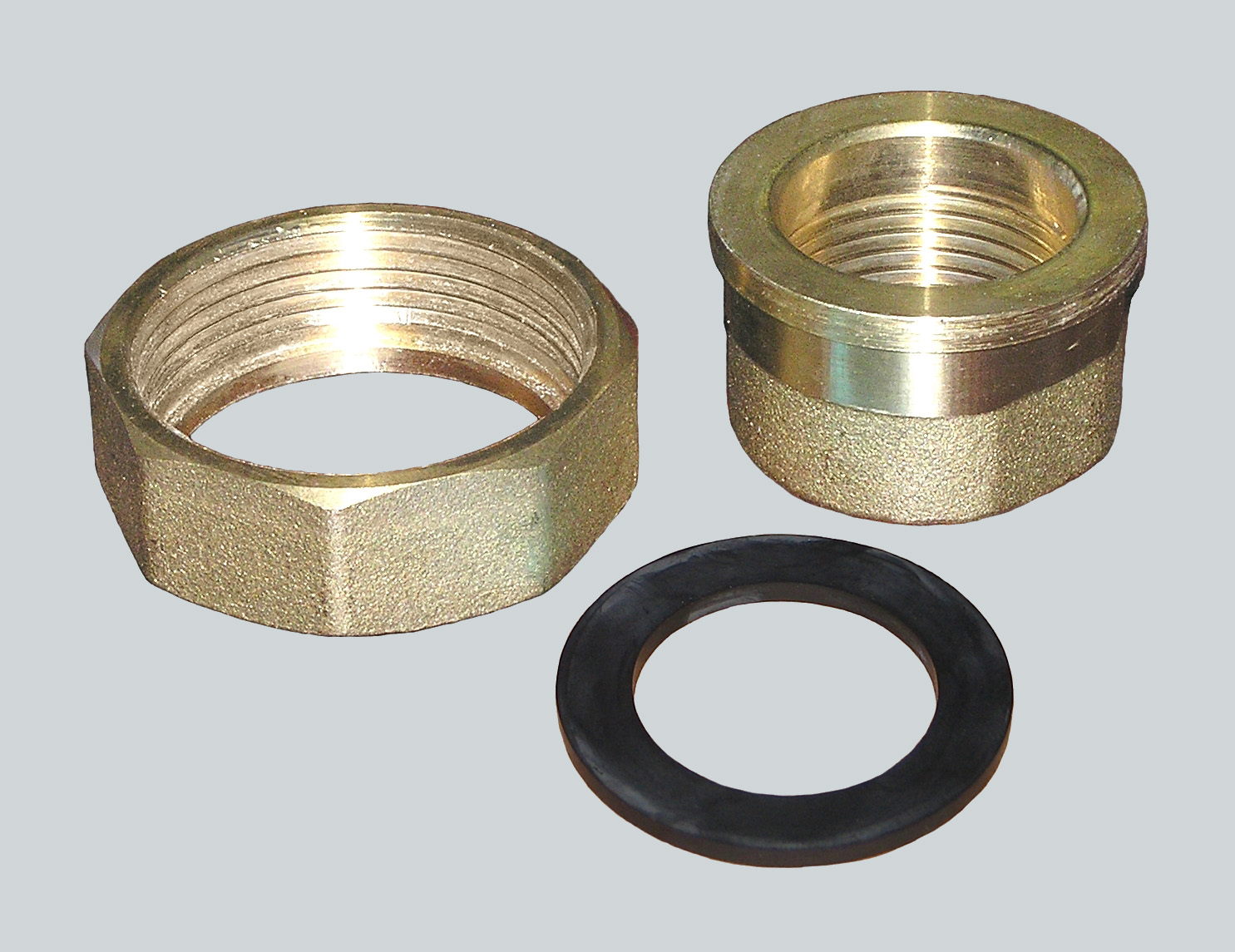

Dimensions des sorties disponibles: 1” Femelle.
DOMAINE D’UTILISATION
Pour puissance jusqu’à 38 kW (avec Δt 15 K) et débit maximum 2200 l/h.
Valeur Kvs: 7,0.
Données indicatives calculées avec circulateur Wilo Para SC 25/6 (6 mètres d’hauteur d’élévation).
Pour puissance jusqu’à 20 kW (avec Δt 8 K) et débit maximum 2200 l/h.
Valeur Kvs: 7,0.
Données indicatives calculées avec circulateur Wilo Para SC 25/8 (8 mètres d’hauteur d’élévation). Pour un dimensionnement précis ou pour des débits plus élevés, veuillez considèrer les diagrammes dans les instructions.
|
Code
|
Cahier des charges |
Connexions externes
|
Circulateur
|
|---|---|---|---|
| 20359R-M33-LHCP6 | G 1" F | Wilo Para 25/6 SC | |
|
20359R-M33-LHCP6. BRV ModvlvS CLIMA L. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm) completamente montato e collaudato. Centralina climatica integrata per la gestione di impianti complessi, provvista di power-box, sensor-box e sonda di temperatura esterna; connessione CAN-Bus per il collegamento di più moduli idraulici. Miscelatrice a tre vie con servomotore M21D (230 V, 3 punti, 2 min) premontato, provvista di by-pass di ricircolo. Box di isolamento in PPE. Ingombri: 250x466x215 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/6 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 38 kW (con Δt 15 K) e portata di 2,2 m3/h. Valore Kvs 7,0 per una prevalenza residua di 2,7 mH2O. Alimentazione: 230 V AC.
|
|||
| 20359R-M33-LHCP8 | G 1" F | Wilo Para 25/8 SC | |
|
20359R-M33-LHCP8. BRV ModvlvS CLIMA L. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm) completamente montato e collaudato. Centralina climatica integrata per la gestione di impianti complessi, provvista di power-box, sensor-box e sonda di temperatura esterna; connessione CAN-Bus per il collegamento di più moduli idraulici. Miscelatrice a tre vie con servomotore M21D (230 V, 3 punti, 2 min) premontato, provvista di by-pass di ricircolo. Box di isolamento in PPE. Ingombri: 250x466x215 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/8 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 20 kW (con Δt 8 K) e portata di 2,2 m3/h. Valore Kvs 7,0 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||
