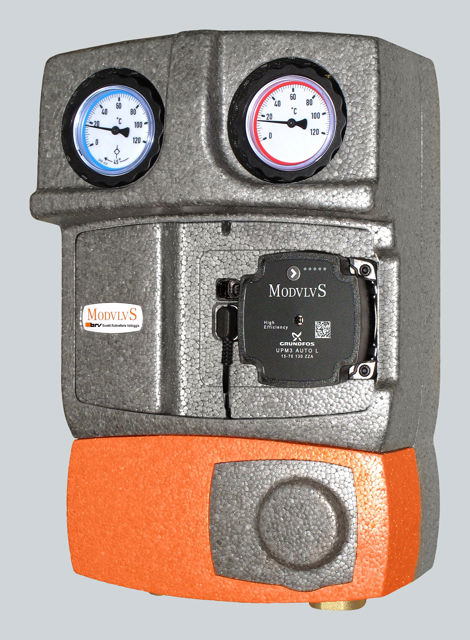

M2 MIX3 Energía DN25
MÓDULO DE 2 VÍAS CON VÁLVULA MEZCLADORA DE 3 VÍAS PREDISPUESTO PARA LA INSTALACIÓN DE UN CONTADOR DE ENERGÍA

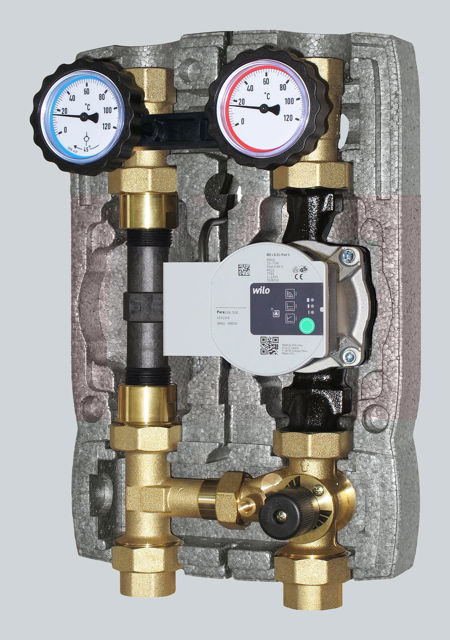

El grupo para circuladores de 1” (180 mm) consta de:
Ida
• Conexión
• Válvula mezcladora de 3 vías
• Circulador síncrono de alta eficiencia
precableado (en los modelos que lo incluyen)
• Válvula de bola con brida de tres vías con mango para termómetro (termómetro con anillo rojo; 0 °C-120 °C). La tercera vía M10x1 permite la inserción por inmersión y el plomado de una sonda de ø5x45 mm.
Retorno
• Válvula de bola con brida y válvula antirretorno de 20 mbar (la válvula antirretorno se puede excluir girando la manija 45°) provista de manija para termómetro (termómetro con anillo azul; 0 °C-120 °C).
• Tubo de plástico de 1”x130 mm que debe retirarse, después de limpiar la instalación, para insertar el contador de energía.
• Racor en T para válvula mezcladora.
• Conexión.
Distancia entre ejes 125 mm.
Caja de aislamiento en PPE (Dimensiones: 250x380x170 mm).
PN 10, temperatura máxima 90 °C.
Conexiones externas disponibles: 1” hembra.
CAMPO DE APLICACIÓN
Para potencias de hasta 35 kW (con Δt 20 K) y caudal máximo de 1500 l/h (*).
Valor Kvs: 6,0 (*).
Datos indicativos calculados con un circulador de prevalencia de 6 m. Para un dimensionamiento preciso o para caudales superiores, consulte los diagramas en las instrucciones.
(*) Datos relativos al módulo sin circulador y sin contador instalado.
Circuladores disponibles:
Wilo Para 25/6 SC
Grundfos UPM3S Auto 25-60
Wilo Para 25/8 SC
Contadores instalables:
DN20 - 1” x 130
Qn 2,5
|
Código
|
Pliego de condiciones |
Conexiones externas
|
Circulador
|
|---|---|---|---|
| 203518-M3-20 | G 1" H | - | |
|
203518-M3-20. BRV ModvlvS M2 MIX3 Energy. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm), predisposto per l’inserimento di un contabilizzatore di energia Qn 2,5 (1” x 130 mm). Per impianti di riscaldamento e raffrescamento. Valvola a sfera di mandata provvista di pozzetto M10x1 per sonda ad immersione ø5x45 mm. Miscelatrice a tre vie motorizzabile. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: non incluso. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 35 kW (con Δt 20 K) e portata di 1,5 m3/h. Valore Kvs 6,0 per una prevalenza residua di 3,8 mH2O. Dati indicativi calcolati con un circolatore di prevalenza 6 m.
|
|||
| 203518-M3-P6-20 | G 1" H | Wilo Para 25/6 SC | |
|
203518-M3-P6-20. BRV ModvlvS M2 MIX3 Energy. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm), predisposto per l’inserimento di un contabilizzatore di energia Qn 2,5 (1” x 130 mm). Per impianti di riscaldamento e raffrescamento. Valvola a sfera di mandata provvista di pozzetto M10x1 per sonda ad immersione ø5x45 mm. Miscelatrice a tre vie motorizzabile. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/6 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 35 kW (con Δt 20 K) e portata di 1,5 m3/h. Valore Kvs 6,0 per una prevalenza residua di 3,8 mH2O. Alimentazione: 230 V AC.
|
|||
| 203518-M3-A6-20 | G 1" H | Grundfos UPM3S Auto 25-60 | |
|
203518-M3-A6-20. BRV ModvlvS M2 MIX3 Energy. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm), predisposto per l’inserimento di un contabilizzatore di energia Qn 2,5 (1” x 130 mm). Per impianti di riscaldamento e raffrescamento. Valvola a sfera di mandata provvista di pozzetto M10x1 per sonda ad immersione ø5x45 mm. Miscelatrice a tre vie motorizzabile. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Grundfos UPM3S Auto 25-60. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 40 kW (con Δt 20 K) e portata di 1,7 m3/h. Valore Kvs 6,0 per una prevalenza residua di 3,8 mH2O. Alimentazione: 230 V AC.
|
|||
| 203518-M3-P8-20 | G 1" H | Wilo Para 25/8 SC | |
|
203518-M3-P8-20. BRV ModvlvS M2 MIX3 Energy. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm), predisposto per l’inserimento di un contabilizzatore di energia Qn 2,5 (1” x 130 mm). Per impianti di riscaldamento e raffrescamento. Valvola a sfera di mandata provvista di pozzetto M10x1 per sonda ad immersione ø5x45 mm. Miscelatrice a tre vie motorizzabile. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/8 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 53 kW (con Δt 20 K) e portata di 2,3 m3/h. Valore Kvs 6,0 per una prevalenza residua di 3,8 mH2O. Alimentazione: 230 V AC.
|
|||
Productos Relacionados
G21
Contador de energía para aplicaciones de calefacción o refrigeración
Art. 552 DN25

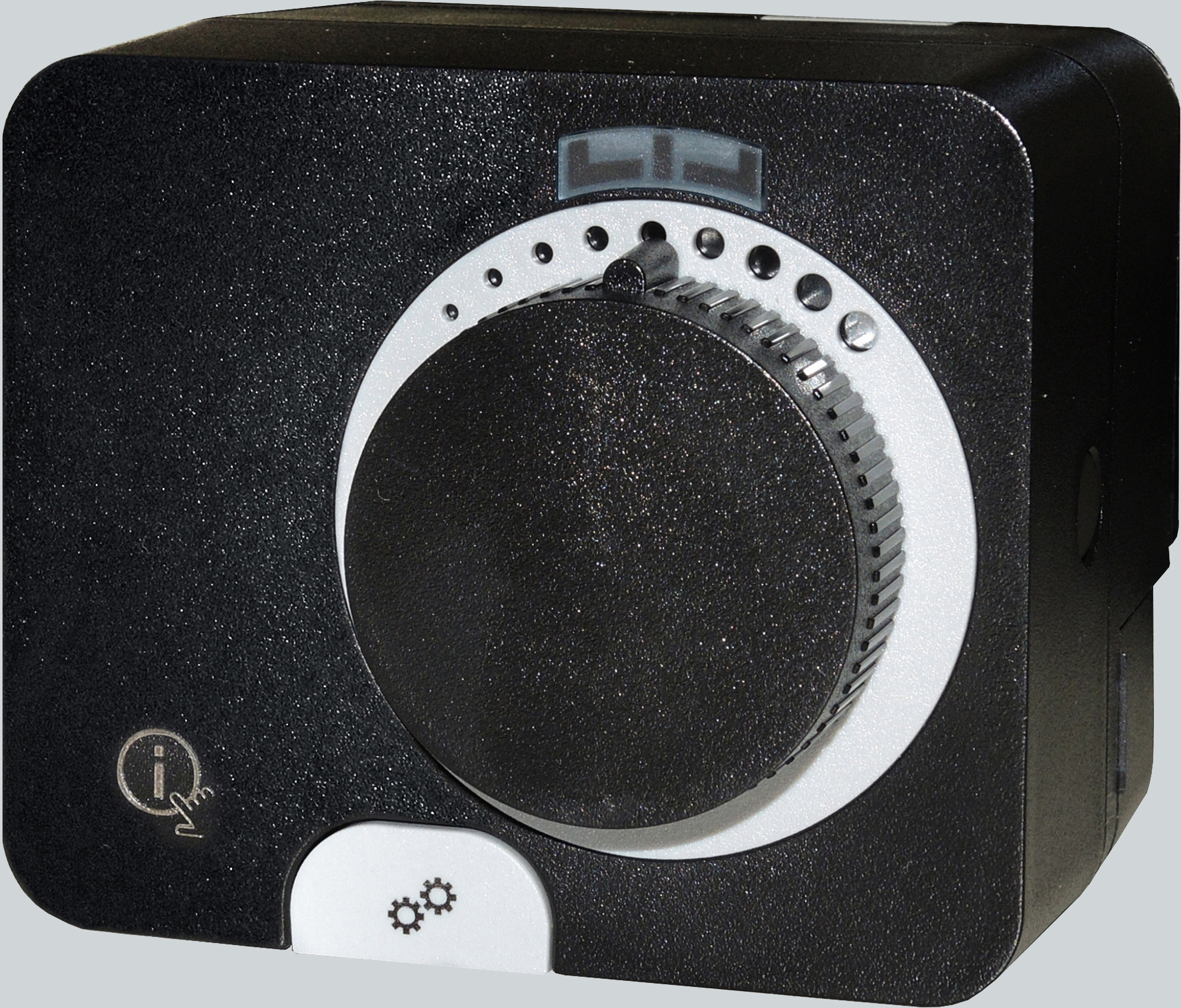

Servomotor M21D
Servomotor M21D
Servomotor M41D
Servomotor M41D

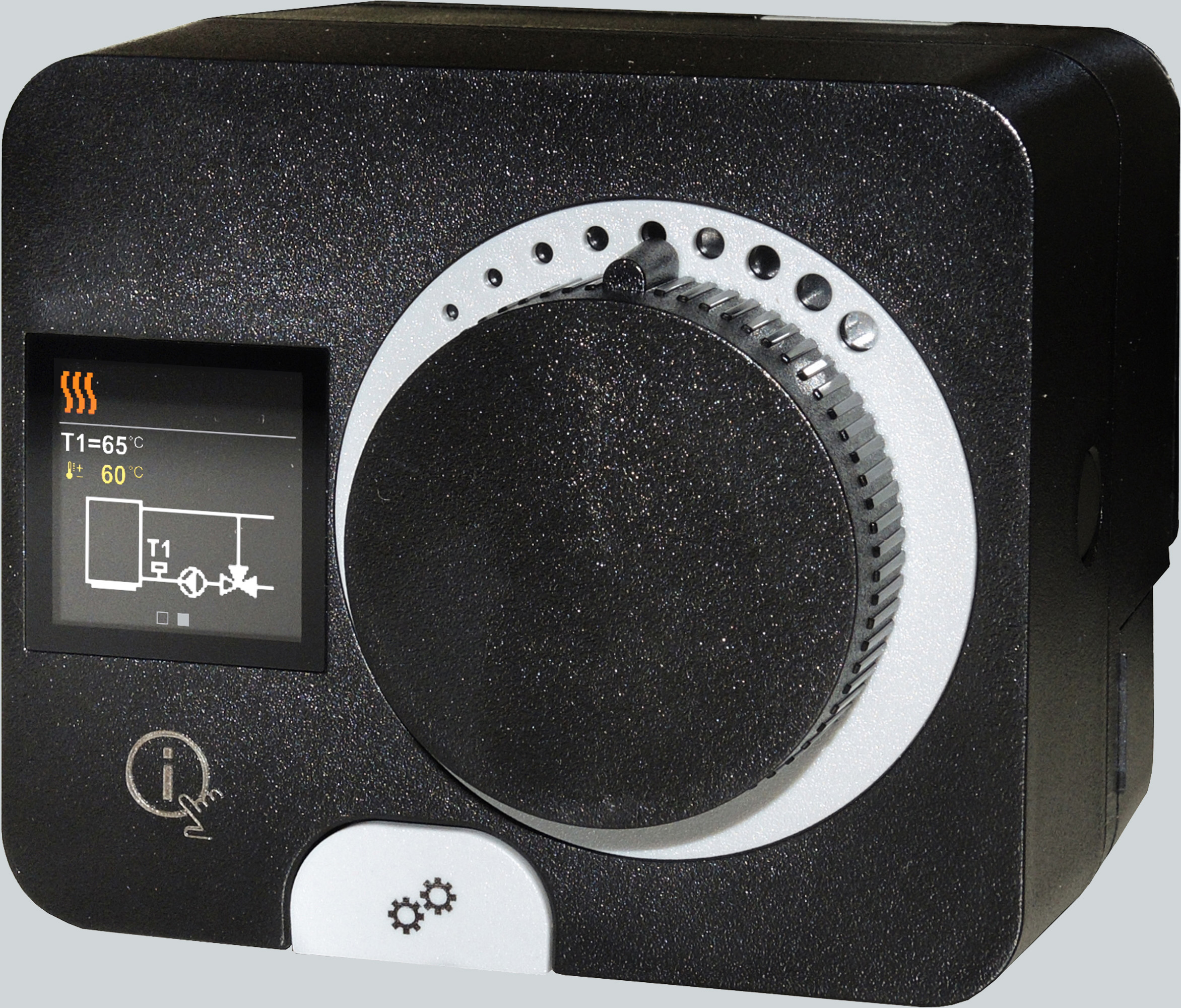

ACD10
Servomotor de punto fijo

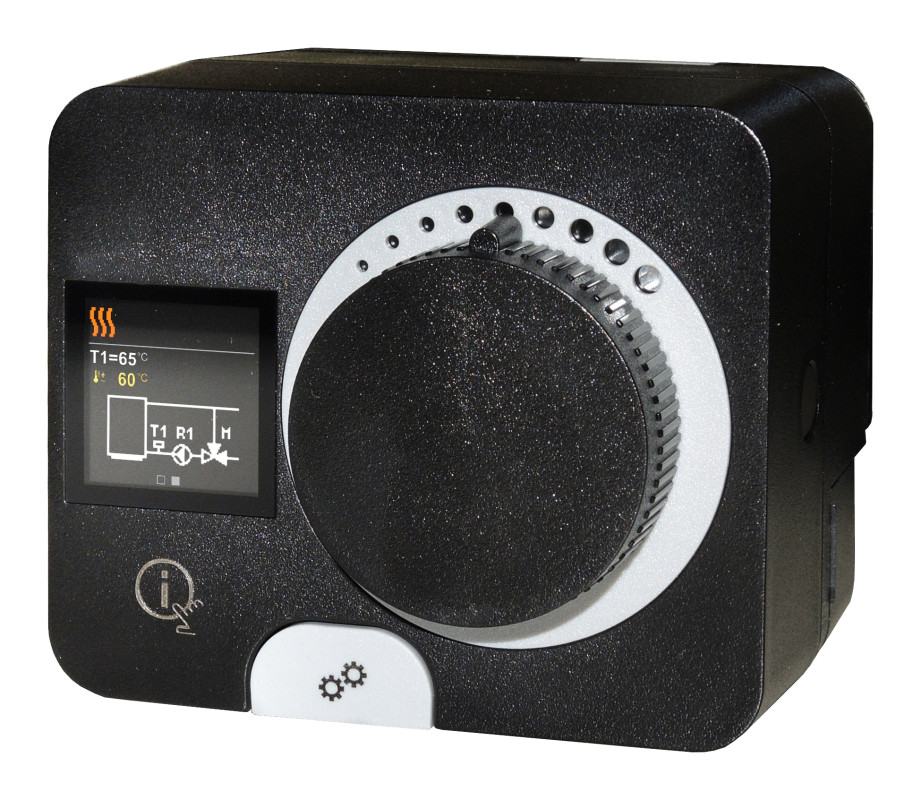

ACD20
Servomotor de punto fijo

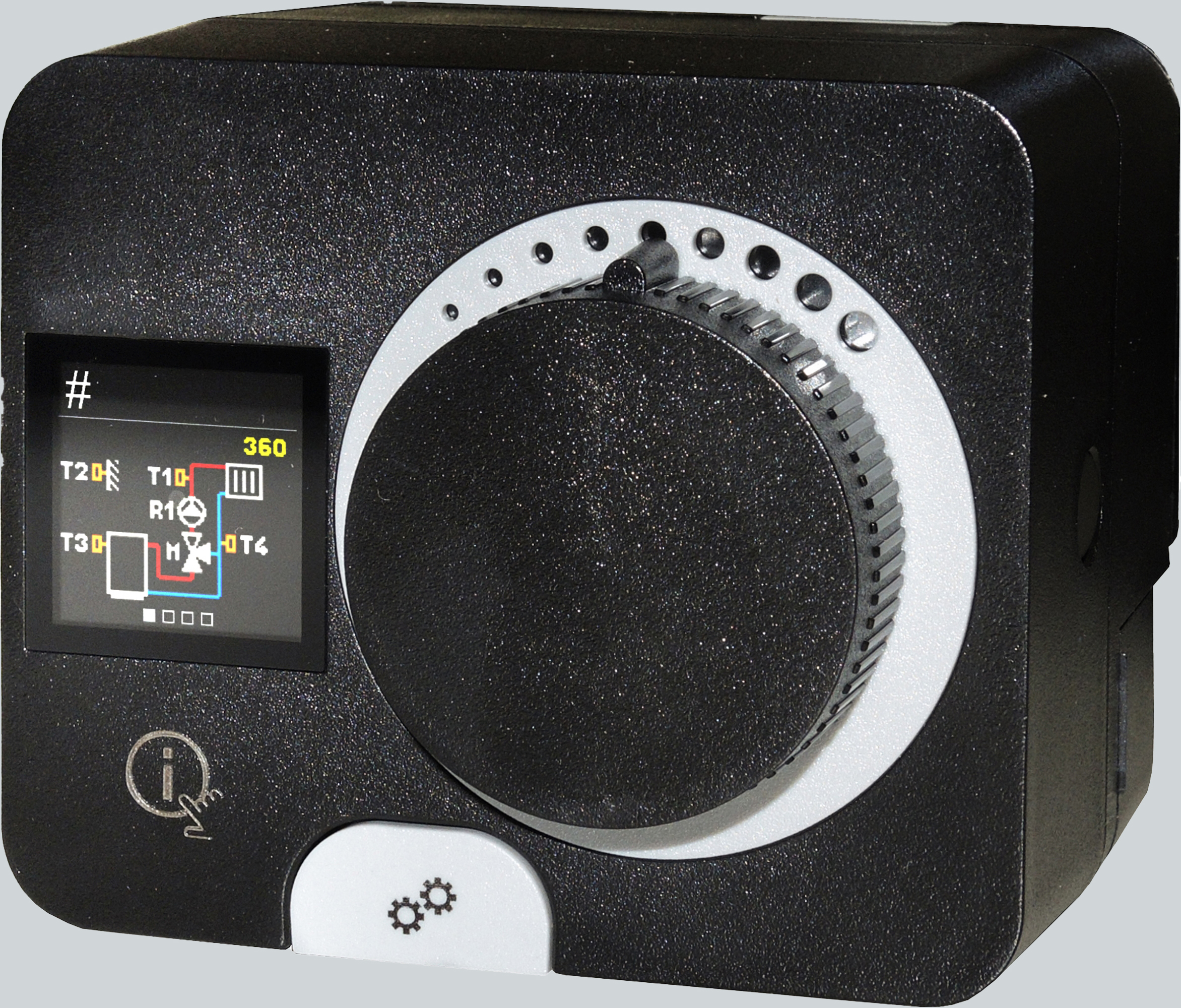

AHD20
