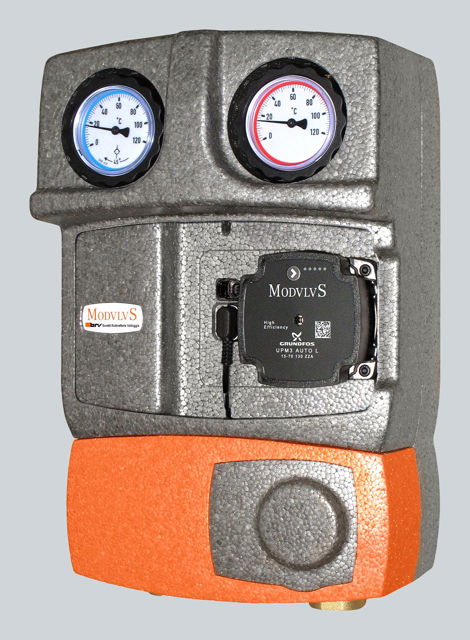

M2 MIX3 DN25

MÓDULO DE 2 VÍAS CON VÁLVULA MEZCLADORA DE 3 VÍAS

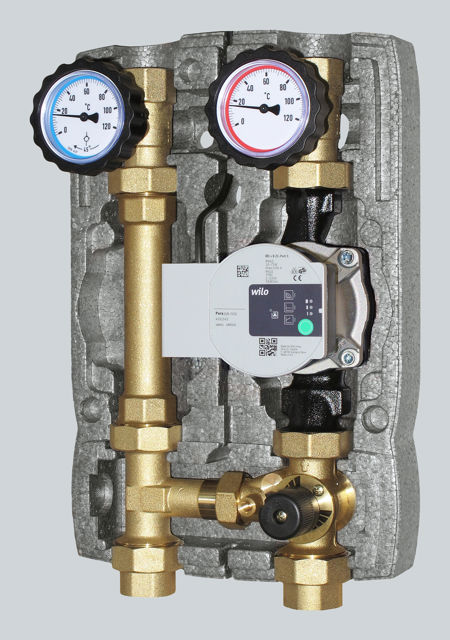

El grupo para circuladores de 1” (180 mm) consta de:

Ida
• Conexión.
• Válvula mezcladora de 3 vías.
• Circulador síncrono de alta eficiencia precableado (en los modelos que lo incluyen).
• Válvula de bola con brida y manija para termómetro (termómetro con anillo rojo; 0 °C-120 °C).

Retorno
• Válvula de bola con brida y válvula antirretorno de 20 mbar (la válvula antirretorno se puede excluir girando el mango 45°) provista de mango portatermómetro (termómetro con anillo azul; 0 °C-120 °C).
• Desfangador (para los modelos que lo incluyen).
• Racor en T para válvula mezcladora.
• Conexión.

Distancia entre ejes 125 mm. Caja de aislamiento en PPE (dimensiones: 250x380x170 mm).
PN 10, temperatura máxima 110 °C (grupo sin circulador).
Conexiones externas disponibles: 1” hembra.

CAMPO DE APLICACIÓN
Para potencias de hasta 35 kW (con Δt 20 K) y caudal máximo de 1500 l/h.

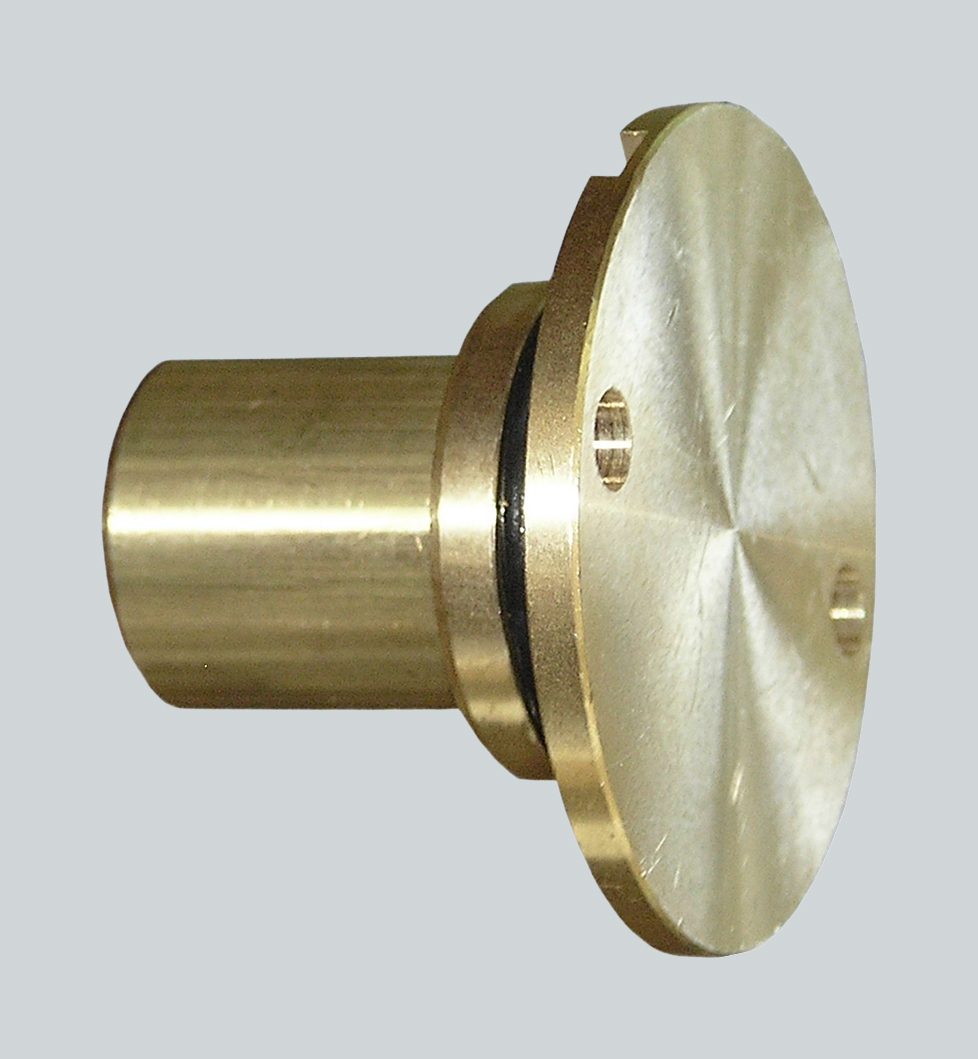

Valor Kvs: 6,0.
Datos indicativos calculados con un circulador de prevalencia de 6 m. Para un dimensionamiento preciso o para caudales superiores, consulte los diagramas en las instrucciones.

Circuladores disponibles:
Wilo Para 25/6 SC
Grundfos UPM3S Auto 25-60
Wilo Para 25/8 SC

Código	Conexiones externas	Circulador	Servomotor	Desfangador
20355R-M3	G 1" H	-	-	-
20355R-M3. BRV ModvlvS M2 MIX3. Hecho en Italia. Módulo hidráulico mezclado de dos vías DN25 para circuladores de 1” (180 mm). Para sistemas de calefacción y refrigeración. Mezcladora de tres vías motorizable. Suministro reversible derecha-izquierda. Caja de aislamiento de PPE. Dimensiones: 250x380x170 mm. Conexiones externas: G 1" F (ISO 228). Circulador síncrono de alta eficiencia: no incluido. Distancia entre ejes 125 mm. Presión máxima: PN 10. Fluidos de uso: agua (glicolada máx. 50%). Temperatura máxima del fluido: 110°C. Campo de aplicación: para potencias hasta 35 kW (con Δt 20 K) y caudal de 1,5 m3/h. Valor Kvs 6,0 para una altura manométrica residual de 3,8 mH2O. Datos indicativos calculados con un circulador de altura manométrica de 6 m.
