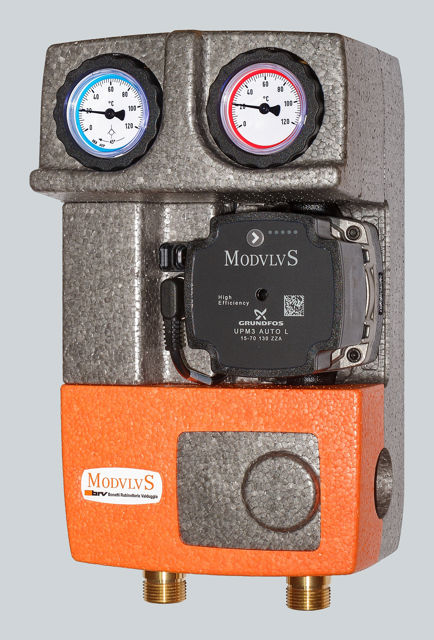

M2 Energía DN20
Módulo directo de 2 vías preparado para la inserción de un contador de energía.

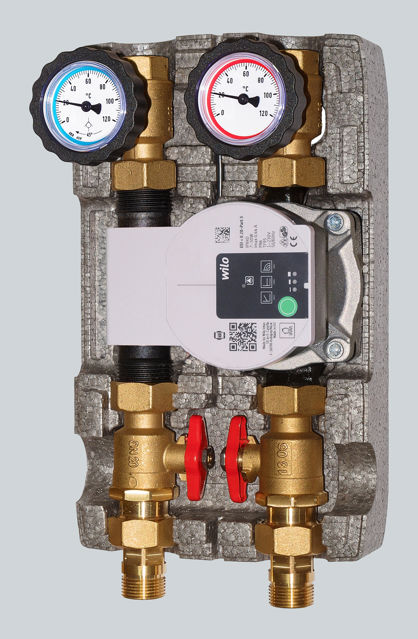

El grupo para circuladores de 1/2” (130 mm) consta de:
Ida
• Conexión.
• Válvula de bola con brida y manija en T.
• Circulador síncrono de alta eficiencia precableado (en los modelos que lo incluyen).
• Válvula de bola con brida de tres vías y manija con termómetro (termómetro
con anillo rojo; 0 °C-120 °C). La tercera vía M10x1 permite la inserción
por inmersión y el plomado de una sonda de ø5x45 mm.
Retorno
• Válvula de bola con brida con válvula antirretorno de 20 mbar integrada en
la bola, provista de manija portatermómetro (termómetro con anillo
azul; 0 °C-120 °C). La válvula antirretorno se puede excluir girando la
manija 45°.
• Tubo de plástico de 1”x130 mm que debe retirarse, después de limpiar
la instalación, para insertar el contador de energía.
• Válvula de bola con brida y manija en T.
• Conexión.
Distancia entre ejes 90 mm. Caja de aislamiento en PPE (dimensiones: 180x302x142 mm).
PN 10, temperatura máxima 90 °C.
Conexiones: al generador o colector con espiga giratoria 3/4” macho.
Hacia el usuario 3/4” hembra.
CAMPO DE APLICACIÓN
Para potencias de hasta 35 kW (con Δt 20 K) y caudal máximo de 1500 l/h (*).
Valor Kvs: 6,0 (*).
Datos indicativos calculados con una bomba de circulación de 6 m de altura. Para un dimensionamiento
preciso o para caudales superiores, consulte el diagrama en las instructiones.
(*) Datos relativos al módulo sin el contador instalado.
Circuladores disponibles:
Wilo Para 15/6 SC
Grundfos UPM3S Auto 15-60
Wilo Para 15/8 SC

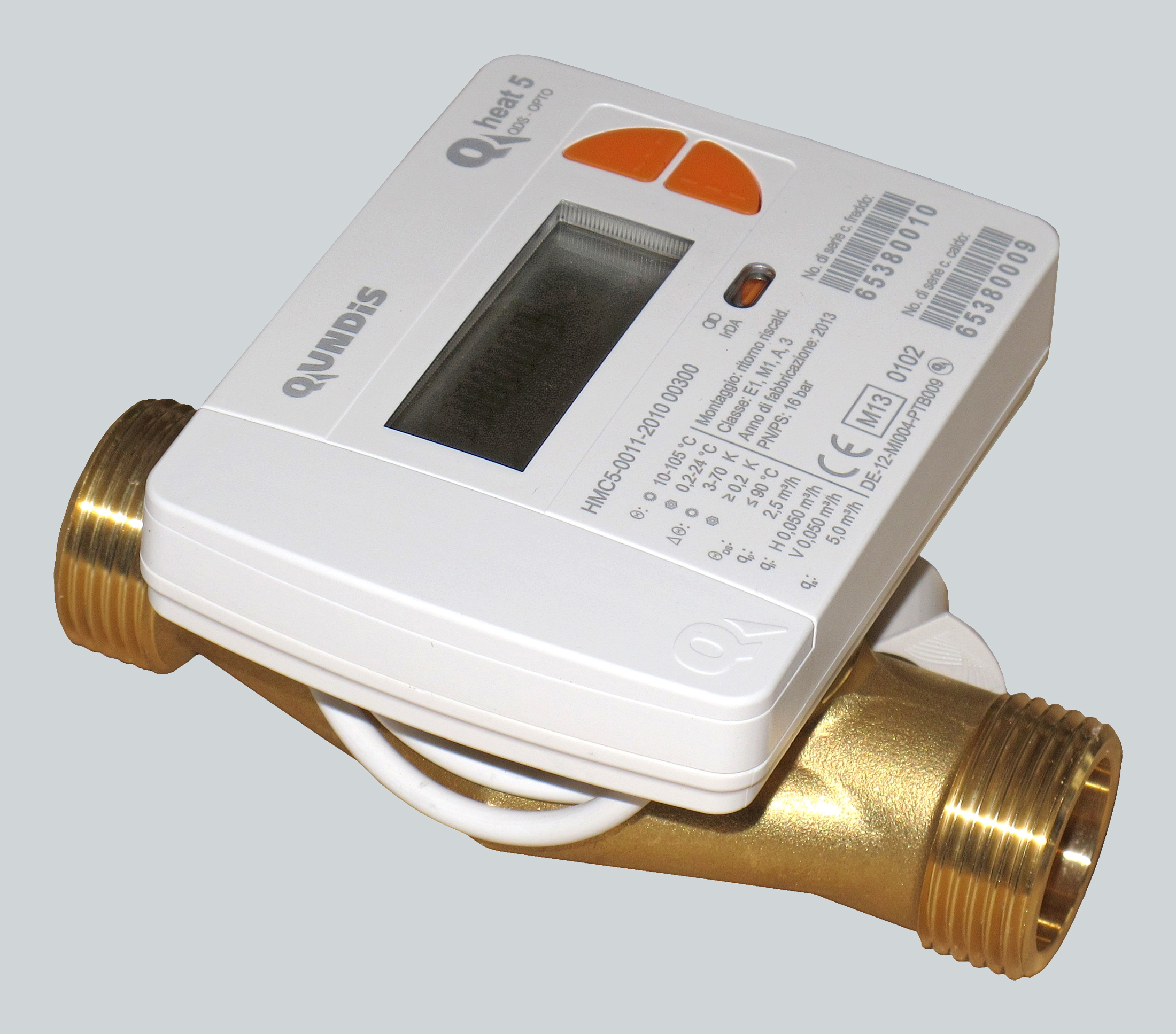

Contadores instalables:
DN20 - 1” x 130 Qn 2,5 (20)
|
Código
|
Pliego de condiciones |
Conexiones al colector
|
Conexiones al consumo
|
Circulador
|
|---|---|---|---|---|
| 202518-20 | G 3/4" M | G 3/4" H | - | |
|
202518-20. BRV ModvlvS M2 Energy. Made in Italy. Módulo hidráulico directo de dos vías DN20 para circuladores de 1/2” (130 mm), preparado para la inserción de un contador de energía Qn 2,5 (1” x 130 mm). Para sistemas de calefacción y refrigeración. Válvula de esfera de impulsión provista de pozo M10x1 para sonda de inmersión ø5x45 mm. Caja de aislamiento de PPE. Dimensiones: 180x302x142 mm. Conexión al colector: G 3/4" M (ISO 228). Conexión a la instalación: G 3/4" F (ISO 228). Circulador síncrono de alta eficiencia: no incluido. Distancia entre ejes 90 mm. Presión máxima: PN 10. Fluidos de uso: agua (glicolada máx. 50%). Temperatura máxima del fluido: 90°C. Campo de aplicación: para potencias hasta 35 kW (con Δt 20 K) y caudal de 1,5 m3/h. Valor Kvs 6,0 para una altura residual de 3,9 mH2O. Datos indicativos calculados con un circulador de altura 6 m.
|
||||
| 202518-P6-20 | G 3/4" M | G 3/4" H | Wilo Para 15/6 SC | |
|
202518-P6-20. BRV ModvlvS M2 Energy. Hecho en Italia. Módulo hidráulico directo de dos vías DN20 para circuladores de 1/2” (130 mm), predispuesto para la inserción de un contador de energía Qn 2,5 (1” x 130 mm). Para instalaciones de calefacción y refrigeración. Válvula de bola de impulsión provista de pocillo M10x1 para sonda de inmersión ø5x45 mm. Caja de aislamiento de PPE. Dimensiones: 180x302x142 mm. Conexión al colector: G 3/4" M (ISO 228). Conexión al usuario: G 3/4" F (ISO 228). Circulador síncrono de alta eficiencia: Wilo Para 15/6 SC. Distancia entre ejes 90 mm. Presión máxima: PN 10. Fluidos de uso: agua (glicolada máx. 50%). Temperatura máxima del fluido: 90°C. Rango de aplicación: para potencias hasta 35 kW (con Δt 20 K) y caudal de 1,5 m3/h. Valor Kvs 6,0 para una altura manométrica residual de 3,9 mH2O. Alimentación: 230 V CA.
|
||||
| 202518-A6-20 | G 3/4" M | G 3/4" H | Grundfos UPM3S Auto 15-60 | |
|
202518-A6-20. BRV ModvlvS M2 Energy. Hecho en Italia. Módulo hidráulico directo de dos vías DN20 para circuladores de 1/2” (130 mm), predispuesto para la inserción de un contador de energía Qn 2,5 (1” x 130 mm). Para instalaciones de calefacción y refrigeración. Válvula de esfera de impulsión provista de pozo M10x1 para sonda de inmersión ø5x45 mm. Caja de aislamiento de PPE. Dimensiones: 180x302x142 mm. Conexión al colector: G 3/4" M (ISO 228). Conexión al usuario: G 3/4" F (ISO 228). Circulador síncrono de alta eficiencia: Grundfos UPM3S Auto 15-60. Distancia entre ejes 90 mm. Presión máxima: PN 10. Fluidos de uso: agua (glicolada máx. 50%). Temperatura máxima del fluido: 90°C. Campo de aplicación: para potencias hasta 37 kW (con Δt 20 K) y caudal de 1,6 m3/h. Valor Kvs 6,0 para una altura de bombeo residual de 3,9 mH2O. Alimentación: 230 V AC.
|
||||
| 202518-P8-20 | G 3/4" M | G 3/4" H | Wilo Para 15/8 SC | |
|
202518-P8-20. BRV ModvlvS M2 Energy. Hecho en Italia. Módulo hidráulico directo de dos vías DN20 para circuladores de 1/2” (130 mm), preparado para la inserción de un contador de energía Qn 2,5 (1” x 130 mm). Para instalaciones de calefacción y refrigeración. Válvula de esfera de impulsión provista de pozo M10x1 para sonda de inmersión ø5x45 mm. Caja de aislamiento de PPE. Dimensiones: 180x302x142 mm. Conexión al colector: G 3/4" M (ISO 228). Conexión a la instalación: G 3/4" F (ISO 228). Circulador síncrono de alta eficiencia: Wilo Para 15/8 SC. Distancia entre ejes: 90 mm. Presión máxima: PN 10. Fluidos de uso: agua (glicolada máx. 50%). Temperatura máxima del fluido: 90°C. Campo de aplicación: para potencias de hasta 52 kW (con Δt 20 K) y caudal de 2,25 m3/h. Valor Kvs 6,0 para una altura manométrica residual de 3,9 mH2O. Alimentación: 230 V AC.
|
||||
