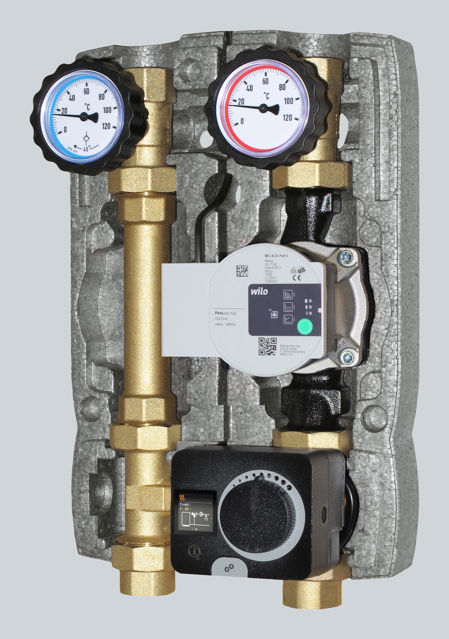

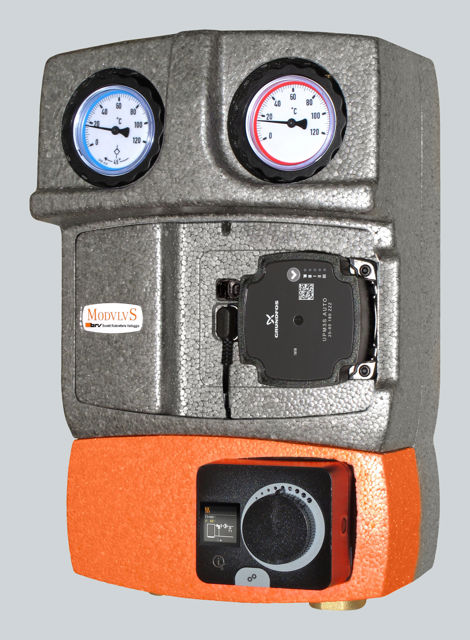

M2 MIX3 FIX DN25
2-WAY PUMP UNIT WITH 3-WAY MIXING VALVE WITH ELECTRONIC CONTROL FOR CONSTANT TEMPERATURE. HEATING AND COOLING
The unit for 1” (180 mm) circulating pumps consists of:
Supply
• Connection.
• 3-way mixing valve with electronic actuator.
• High efficiency synchronous pre-wired circulating pump (for the models that include it).
• Flanged ball valve supplied with in-handle thermometer (red ring, range 0°C-120°C).
• Temperature sensor.
• Bimetallic unipolar thermostat, 20÷90°C, with contact by interruption or switching.
Return

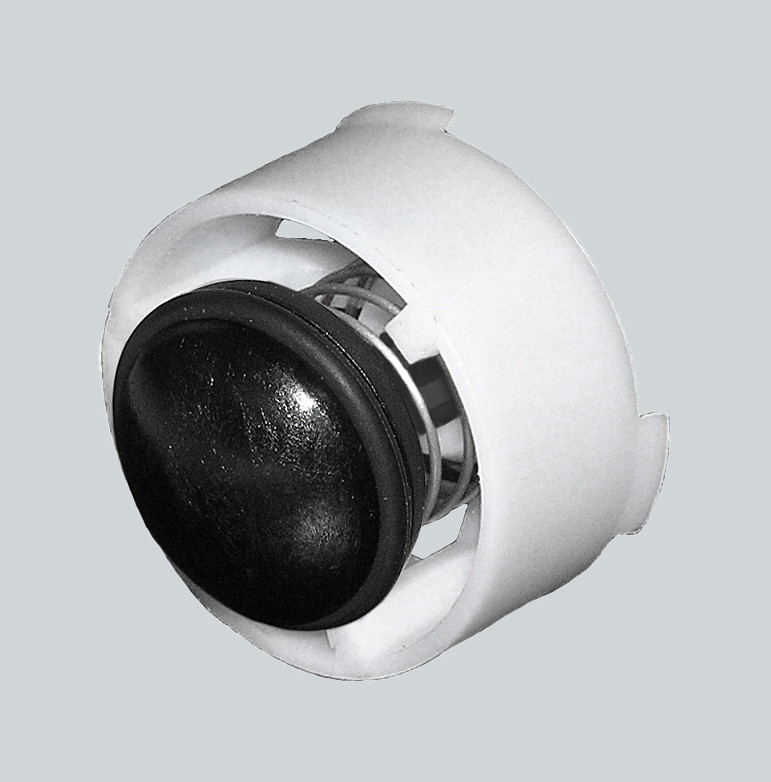

• Flanged ball valve with 20 mbar check valve (which can be excluded by rotating the handle by 45°) supplied with in-handle thermometer (blue ring; 0°C-120°C).
• “T” Connection for mixing valve.
• Connection.
Centre distance 125 mm. EPP insulation box (Dimensions: 250x380x170 mm).
PN 10, max temperature 110°C (unit without pump).

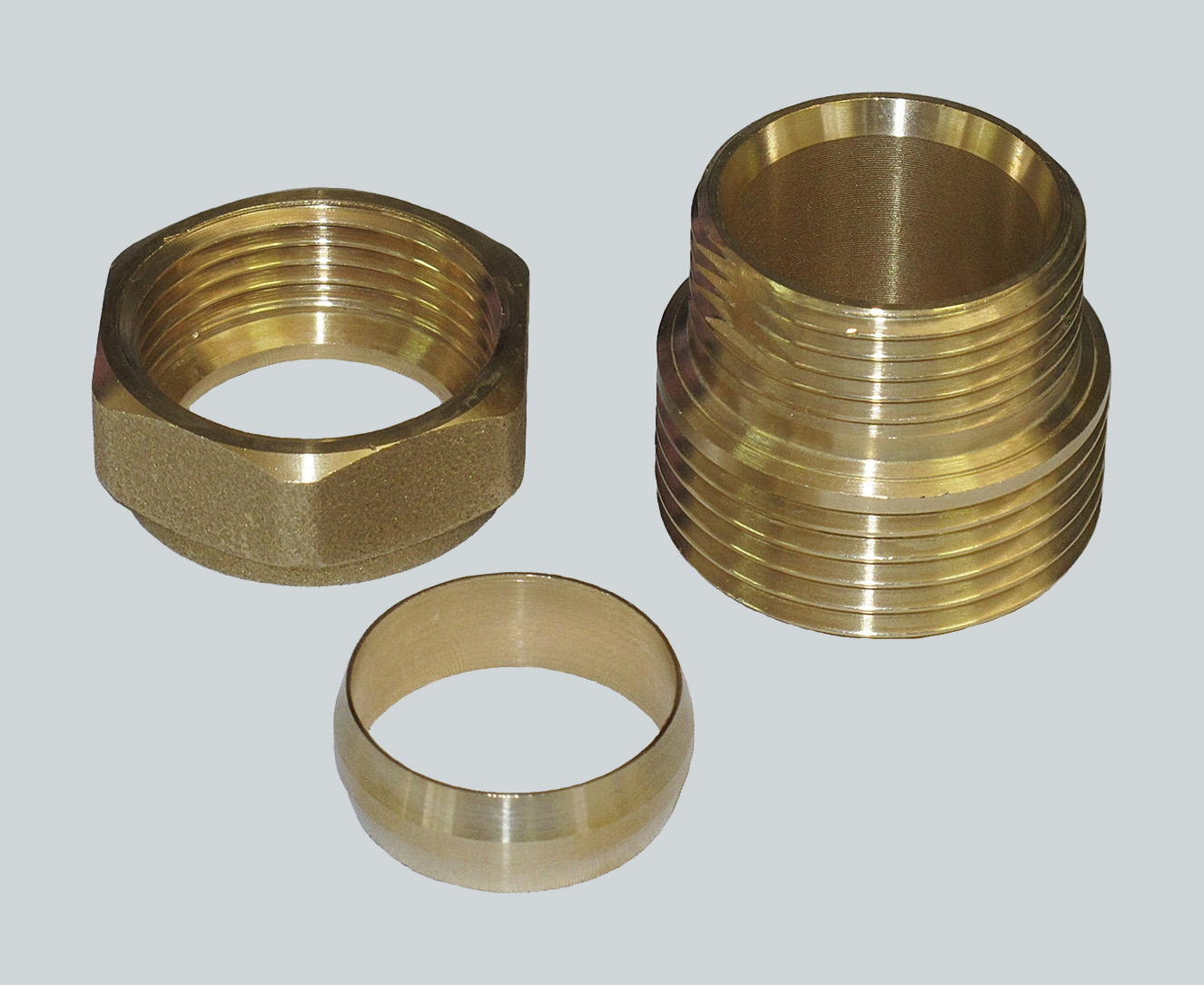

External connections: 1” Female.
FIELD OF USE
For power up to 35 kW (with Δt 20 K) and maximum flow rate 1500 l/h.
Kvs Value: 6.0.
Approximate data calculated with a 6 m head circulating pump. For an accurate sizing or for higher flow rates, please refer to the curves shown in the instructions.
Available circulating pumps:
Wilo Para 25/6 SC
Grundfos UPM3S Auto 25-60
Wilo Para 25/8 SC
|
Code
|
Specifications |
External connections
|
Circulator
|
Servomotor
|
|---|---|---|---|---|
| 20355R-M3F-CT | G 1" Female | - | ● Fixed point | |
|
20355R-M3F-CT. BRV ModvlvS M2 MIX3 FIX. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie motorizzata con controllo elettronico per temperatura costante, regolabile da 5 a 90 °C. Incluso termostato di sicurezza regolabile da 20 a 90 °C, unipolare, con contatto in interruzione o commutazione. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: non incluso. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 35 kW (con Δt 20 K) e portata di 1,5 m3/h. Valore Kvs 6,0 per una prevalenza residua di 3,8 mH2O. Alimentazione: 230 V AC. Dati indicativi calcolati con un circolatore di prevalenza 6 m.
|
||||
| 20355R-M3F-P6-CT | G 1" Female | Wilo Para 25/6 SC | ● Fixed point | |
|
20355R-M3F-P6-CT. BRV ModvlvS M2 MIX3 FIX. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie motorizzata con controllo elettronico per temperatura costante, regolabile da 5 a 90 °C. Incluso termostato di sicurezza regolabile da 20 a 90 °C, unipolare, con contatto in interruzione o commutazione. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/6 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 35 kW (con Δt 20 K) e portata di 1,5 m3/h. Valore Kvs 6,0 per una prevalenza residua di 3,8 mH2O. Alimentazione: 230 V AC.
|
||||
| 20355R-M3F-A6-CT | G 1" Female | Grundfos UPM3S Auto 25-60 | ● Fixed point | |
|
20355R-M3F-A6-CT. BRV ModvlvS M2 MIX3 FIX. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie motorizzata con controllo elettronico per temperatura costante, regolabile da 5 a 90 °C. Incluso termostato di sicurezza regolabile da 20 a 90 °C, unipolare, con contatto in interruzione o commutazione. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Grundfos UPM3S Auto 25-60. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 40 kW (con Δt 20 K) e portata di 1,7 m3/h. Valore Kvs 6,0 per una prevalenza residua di 3,8 mH2O. Alimentazione: 230 V AC.
|
||||
| 20355R-M3F-P8-CT | G 1" Female | Wilo Para 25/8 SC | ● Fixed point | |
|
20355R-M3F-P8-CT. BRV ModvlvS M2 MIX3 FIX. Made in Italy. Modulo idraulico miscelato a due vie a punto fisso DN25 per circolatori da 1” (180 mm). Per impianti di riscaldamento e raffrescamento. Miscelatrice a tre vie motorizzata con controllo elettronico per temperatura costante, regolabile da 5 a 90 °C. Incluso termostato di sicurezza regolabile da 20 a 90 °C, unipolare, con contatto in interruzione o commutazione. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/8 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 53 kW (con Δt 20 K) e portata di 2,3 m3/h. Valore Kvs 6,0 per una prevalenza residua di 3,8 mH2O. Alimentazione: 230 V AC.
|
||||
