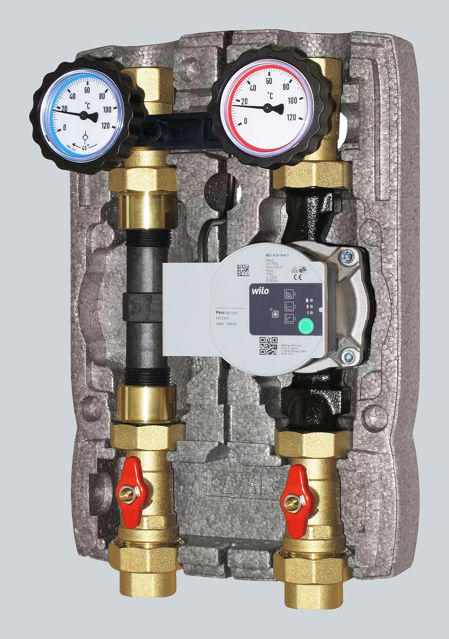

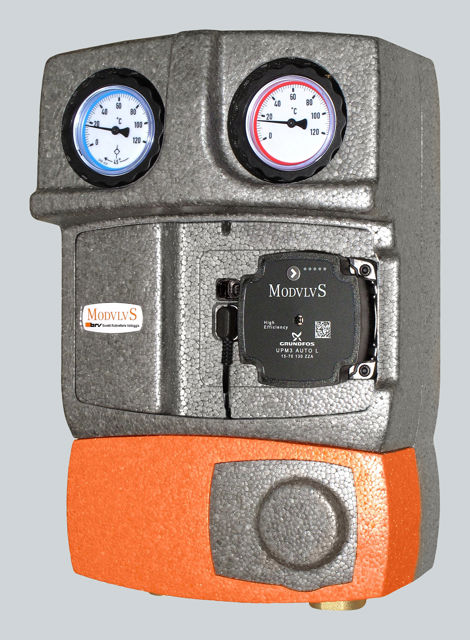

M2 Energy DN25
2-WAY UNMIXED PUMP UNIT DESIGNED TO FIT A HEAT/COOLING ENERGY METER
The unit for 1” (180 mm) circulating pumps consists of:
Supply
• Connection.
• Flanged ball valve with T-handle.
• High efficiency synchronous pre-wired circulating pump (for the models that include it).
• 3-way flanged ball valve supplied with in-handle thermometer (red ring, range 0°C-120°C). The third way M10x1 allows the dip fitting and the lead sealing of a ø5x45 mm sensor.
Return
• Flanged ball valve with 20 mbar check valve (which can be excluded by rotating the handle by 45°) supplied with in-handle thermometer (blue ring; 0°C-120°C).
• Distance piece made of plastic 1”x130mm that has to be removed, after having cleaned the installation, to fit the heat/cooling energy meter
• Flanged ball valve with T-handle.
• Connection.
Centre distance 125 mm.
EPP insulation box (Dimensions: 250x380x170 mm).
PN 10, max temperature 90°C.
External connections: 1” Female.
FIELD OF USE
For power up to 50 kW (with ∆t 20 K) and maximum flow rate 2150 l/h (*).
Kvs value: 8.0 (*).
Approximate data calculated with a 6 m head circulating pump.
For an accurate sizing or for higher flow rates, please refer to the curves shown in the instructions.
(*) The data are relevant to the pump unit without circulating pump and without heat/cooling energy meter installed.
Available circulating pumps:
Wilo Para 25/6 SC
Grundfos UPM3S Auto 25-60
Wilo Para 25/8 SC
Installable heat/cooling energy meters:
DN20 - 1” x 130
Qn 2,5
|
Code
|
Specifications |
External connections
|
Circulator
|
|---|---|---|---|
| 203518-20 | G 1" Female | - | |
|
203518-20. BRV ModvlvS M2 Energy. Made in Italy. Modulo idraulico diretto a due vie DN25 per circolatori da 1” (180 mm), predisposto per l’inserimento di un contabilizzatore di energia Qn 2,5 (1” x 130 mm). Per impianti di riscaldamento e raffrescamento. Valvola a sfera di mandata provvista di pozzetto M10x1 per sonda ad immersione ø5x45 mm. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: non incluso. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 50 kW (con Δt 20 K) e portata di 2,15 m3/h. Valore Kvs 8,0 per una prevalenza residua di 2,4 mH2O. Dati indicativi calcolati con un circolatore di prevalenza 6 m.
|
|||
| 203518-P6-20 | G 1" Female | Wilo Para 25/6 SC | |
|
203518-P6-20. BRV ModvlvS M2 Energy. Made in Italy. Modulo idraulico diretto a due vie DN25 per circolatori da 1” (180 mm), predisposto per l’inserimento di un contabilizzatore di energia Qn 2,5 (1” x 130 mm). Per impianti di riscaldamento e raffrescamento. Valvola a sfera di mandata provvista di pozzetto M10x1 per sonda ad immersione ø5x45 mm. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/6 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 50 kW (con Δt 20 K) e portata di 2,15 m3/h. Valore Kvs 8,0 per una prevalenza residua di 2,4 mH2O. Alimentazione: 230 V AC.
|
|||
| 203518-A6-20 | G 1" Female | Grundfos UPM3S Auto 25-60 | |
|
203518-A6-20. BRV ModvlvS M2 Energy. Made in Italy. Modulo idraulico diretto a due vie DN25 per circolatori da 1” (180 mm), predisposto per l’inserimento di un contabilizzatore di energia Qn 2,5 (1” x 130 mm). Per impianti di riscaldamento e raffrescamento. Valvola a sfera di mandata provvista di pozzetto M10x1 per sonda ad immersione ø5x45 mm. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Grundfos UPM3S Auto 25-60. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 53 kW (con Δt 20 K) e portata di 2,3 m3/h. Valore Kvs 8,0 per una prevalenza residua di 2,4 mH2O. Alimentazione: 230 V AC.
|
|||
| 203518-P8-20 | G 1" Female | Wilo Para 25/8 SC | |
|
203518-P8-20. BRV ModvlvS M2 Energy. Made in Italy. Modulo idraulico diretto a due vie DN25 per circolatori da 1” (180 mm), predisposto per l’inserimento di un contabilizzatore di energia Qn 2,5 (1” x 130 mm). Per impianti di riscaldamento e raffrescamento. Valvola a sfera di mandata provvista di pozzetto M10x1 per sonda ad immersione ø5x45 mm. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/8 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 70 kW (con Δt 20 K) e portata di 3 m3/h. Valore Kvs 8,0 per una prevalenza residua di 2,4 mH2O. Alimentazione: 230 V AC.
|
|||
