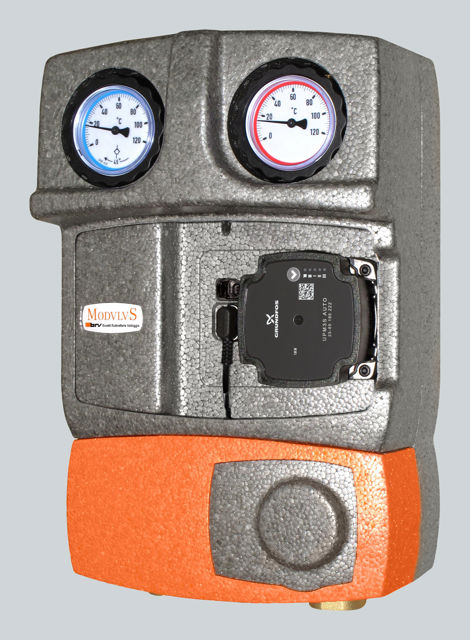

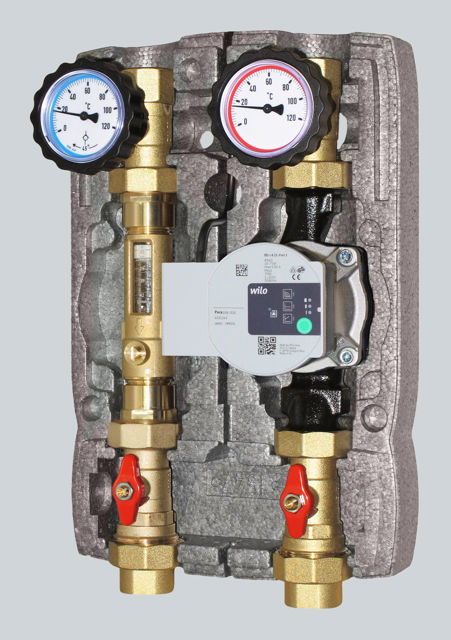

M2 PDC DN25
2-WEGE-UNGEMISCHTE PUMPENGRUPPE MIT DURCHFLUSSMESSER
Die Gruppe für 1” (180 mm) Umwälzpumpe besteht aus:
Vorlauf
• Verschraubung.
• Flanschkugelhahn mit T-Griff.
• Vorverdrahteter hocheffizienter Synchronzirkulator (in den Modellen, die es enthalten).
• Flanschkugelhahn mit Thermometerhaltergriff (Thermometer mit rotem Ring; 0°C-120°C).
Rücklauf
• Flanschkugelhahn mit 20 mbar Rücklaufventil (Das Rücklauf-Ventil kann durch Drehen des Griffs um 45° ausgeschlossen werden) ausgestattet mit einem Thermometergriff (Thermometer mit blauem Ring; 0°C-120°C).
• Durchflussmengeregler mit 1”1/2 AG und Überwurfmutter Anschlüßen. Direktes Ablesen des Durchflusses durch die graduierte Skala.
• Magnetitfilter und Kugelhahn (für die Modelle, die es bieten).
• Verschraubung.
Achsabstand 125 mm. Isoliergehäuse aus EPP (Maße: 250x380x170mm).
PN 10, maximale Betriebstemperatur 110°C (Gruppe ohne Pumpe).
Verfügbare externe Verbindungen: 1” IG.
EINSATZBEREICH
Leistungen bis 39 kW (mit ∆t 20 K) und maximaler Durchfluss von 1700 l/h. Kvs: 6,2.
Die Referenzwerte wurden für eine Umwälzpumpe mit einer Nennförderhöhe von 6 m berechnet.
Lieferbare Umwälzpumpe:
Wilo Para 25/6 SC
Grundfos UPM3S Auto 25-60
Wilo Para 25/8 SC
Einstellbereiche
42 = 5-42 l/min
|
Code
|
Leistungsverzeichnis |
Connessioni esterne
|
Circolatore
|
|---|---|---|---|
| 20355R-42 | G 1" F | - | |
|
20355R-42. BRV ModvlvS M2 PDC. Made in Italy. Modulo idraulico diretto a due vie DN25 per circolatori da 1” (180 mm) con misuratore regolatore di flusso integrato per sistemi con pompa di calore. Intervallo di regolazione 5-42 L/min. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: non incluso. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 40 kW (con Δt 20 K) e portata di 1,7 m3/h. Valore Kvs 6,2 per una prevalenza residua di 3,2 mH2O. Dati indicativi calcolati con un circolatore di prevalenza 6 m.
|
|||
| 20355R-42-P6 | G 1" F | Wilo Para 25/6 SC | |
|
20355R-42-P6. BRV ModvlvS M2 PDC. Made in Italy. Modulo idraulico diretto a due vie DN25 per circolatori da 1” (180 mm) con misuratore regolatore di flusso integrato per sistemi con pompa di calore. Intervallo di regolazione 5-42 L/min. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/6 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 40 kW (con Δt 20 K) e portata di 1,7 m3/h. Valore Kvs 6,2 per una prevalenza residua di 3,2 mH2O. Alimentazione: 230 V AC.
|
|||
| 20355R-42-A6 | G 1" F | Grundfos UPM3S Auto 25-60 | |
|
20355R-42-A6. BRV ModvlvS M2 PDC. Made in Italy. Modulo idraulico diretto a due vie DN25 per circolatori da 1” (180 mm) con misuratore regolatore di flusso integrato per sistemi con pompa di calore. Intervallo di regolazione 5-42 L/min. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Grundfos UPM3S Auto 25-60. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 110°C. Campo d’impiego: per potenze fino a 42 kW (con Δt 20 K) e portata di 1,8 m3/h. Valore Kvs 6,2 per una prevalenza residua di 3,2 mH2O. Alimentazione: 230 V AC.
|
|||
| 20355R-42-P8 | G 1" F | Wilo Para 25/8 SC | |
|
20355R-42-P8. BRV ModvlvS M2 PDC. Made in Italy. Modulo idraulico diretto a due vie DN25 per circolatori da 1” (180 mm) con misuratore regolatore di flusso integrato per sistemi con pompa di calore. Intervallo di regolazione 5-42 L/min. Mandata reversibile destra-sinistra. Box di isolamento in PPE. Ingombri: 250x380x170 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/8 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 57 kW (con Δt 20 K) e portata di 2,45 m3/h. Valore Kvs 6,2 per una prevalenza residua di 3,2 mH2O. Alimentazione: 230 V AC.
|
|||
