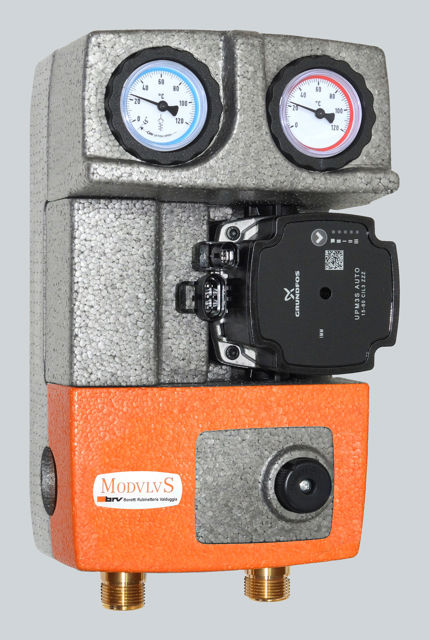

M2 MIX33 PDC DN20
2-WEGE-PUMPENGRUPPE MIT 3-WEGE-MISCHVENTIL MIT EINGEBAUTEM BYPASS UND DURCHFLUSSMESSER

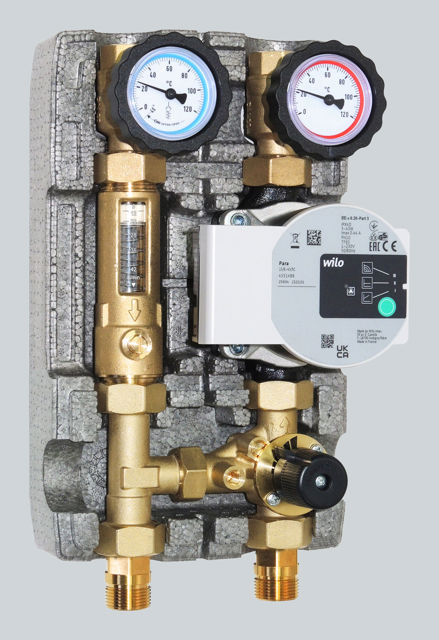

Die Gruppe für 1/2”-(130 mm)-Umwälzpumpe besteht aus:
Vorlauf
• Verschraubung.
• 3-Wege-Mischventil mit einstellbarem Bypass. Mit dem Bypass (von vorne einstellbar) ist es möglich, eine Menge Wasser, die aus dem Systemrücklauf kommt, in den Vorlauf zu mischen.
• Vorverkabelte Synchrone Hocheffizienz-Umwälzpumpe (wenn inbegriffen).
• Flanschkugelhahn mit integriertem Thermometer (rot, Bereich 0-120°C).
Rücklauf
• Flanschkugelhahn mit im Kugel Schwerkraftbremse 20 mbar (ausschaltbar durch Drehen des Griffs um 45°), mit integriertem Thermometer (blau, Bereich 0-120°C).
• Durchflussmengeregler mit 1” AG Anschlüßen. Direktes Ablesen des Durchflusses durch die graduierte Skala.
• T-Stück für Mischventil.
• Verschraubung.
Achsabstand 90 mm. Isoliergehäuse aus EPP (Maße: 180x302x142 mm).
PN 10, maximale Betriebstemperatur 110°C (Gruppe ohne Pumpe).
Externe Anschlüsse: zum Wärmerzeuger oder zum Verteiler, drehbare
3/4” AG Verschraubung. Zum Verbraucher, 3/4” IG.
EINSATZBEREICH
Leistungen bis 30 kW (mit Δt 15 K) und maximaler Durchfluss von 1700 l/h.
Kvs-Wert: 4,8.
Die Referenzwerte wurden für eine Umwälzpumpe mit einer Nennförderhöhe von 8 m berechnet.
Lieferbare Umwälzpumpe:
Wilo Para 15/6 SC
Grundfos UPM3S Auto 15-60
Wilo Para 15/8 SC
Einstellbereiche
42 = 5-42 l/min
|
Code
|
Leistungsverzeichnis |
Kollektoranschlüsse
|
Kundenanschlüsse
|
Umwälzpumpe
|
|---|---|---|---|---|
| 20255R-M33-42 | G 3/4" A | G 3/4" F | - | |
|
20255R-M33-42. BRV ModvlvS M2 MIX33 PDC. Hergestellt in Italien. Zweiwege-Mischermodul DN20 für Umwälzpumpen 1/2” (130 mm) mit integriertem Durchflussmesser und -regler für Wärmepumpensysteme. Einstellbereich 5-42 L/min. Motorisierbarer Dreiwegemischer, ausgestattet mit einem Rezirkulations-Bypass. Rechts-links umschaltbarer Vorlauf. Isolierbox aus PPE. Abmessungen: 180x302x142 mm. Anschluss an den Verteiler: G 3/4" A (ISO 228). Anschluss an den Verbraucher: G 3/4" I (ISO 228). Hocheffiziente Synchron-Umwälzpumpe: nicht enthalten. Achsabstand 90 mm. Maximaler Druck: PN 10. Betriebsmedien: Wasser (max. 50% Glykol). Maximale Medientemperatur: 110°C. Anwendungsbereich: für Leistungen bis 21 kW (bei Δt 15 K) und einem Volumenstrom von 1,2 m3/h. Kvs-Wert 4,8 bei einer Restförderhöhe von 4,6 mWS. Richtwerte berechnet mit einer Umwälzpumpe mit einer Förderhöhe von 6 m.
|
||||
| 20255R-M33-42-P6 | G 3/4" M | G 3/4" IG | Wilo Para 15/6 SC | |
|
20255R-M33-42-P6. BRV ModvlvS M2 MIX33 PDC. Hergestellt in Italien. Zweiwege-Mischhydraulikmodul DN20 für Umwälzpumpen von 1/2” (130 mm) mit integriertem Durchflussmesser und Regler für Wärmepumpensysteme. Regelbereich 5-42 L/min. Motorisierbarer Dreiwege-Mischer, ausgestattet mit einem Rezirkulations-Bypass. Reversibler Vorlauf rechts-links. Isolierbox aus PPE. Abmessungen: 180x302x142 mm. Anschluss an den Verteiler: G 3/4" M (ISO 228). Anschluss an den Verbraucher: G 3/4" F (ISO 228). Hocheffiziente Synchron-Umwälzpumpe: Wilo Para 15/6 SC. Achsabstand 90 mm. Maximaldruck: PN 10. Betriebsmedien: Wasser (glykolhaltig max. 50%). Maximale Medientemperatur: 95°C. Anwendungsbereich: für Leistungen bis zu 21 kW (bei Δt 15 K) und einem Volumenstrom von 1,2 m3/h. Kvs-Wert 4,8 bei einer Restförderhöhe von 4,6 mH2O. Stromversorgung: 230 V AC.
|
||||
| 20255R-M33-42-A6 | G 3/4" AG | G 3/4" IG | Grundfos UPM3S Auto 15-60 | |
|
20255R-M33-42-A6. BRV ModvlvS M2 MIX33 PDC. Hergestellt in Italien. Zwei-Wege-Mischhydraulikmodul DN20 für Umwälzpumpen von 1/2” (130 mm) mit integriertem Durchflussmesser und -regler für Wärmepumpensysteme. Regelbereich 5-42 L/min. Motorisierbares Drei-Wege-Mischventil, ausgestattet mit einem Rücklauf-Bypass. Reversibler Vorlauf rechts-links. Isolationsbox aus PPE. Abmessungen: 180x302x142 mm. Anschluss an den Verteiler: G 3/4" AG (ISO 228). Anschluss an den Verbraucher: G 3/4" IG (ISO 228). Hocheffiziente Synchron-Umwälzpumpe: Grundfos UPM3S Auto 15-60. Einbaulänge 90 mm. Maximaler Druck: PN 10. Betriebsmedien: Wasser (max. 50% Glykol). Maximale Fluidtemperatur: 110°C. Einsatzbereich: für Leistungen bis 23 kW (bei Δt 15 K) und einem Volumenstrom von 1,3 m3/h. Kvs-Wert 4,8 bei einer Restförderhöhe von 4,6 mWS. Stromversorgung: 230 V AC.
|
||||
| 20255R-M33-42-P8 | G 3/4" AG | G 3/4" IG | Wilo Para 15/8 SC | |
|
20255R-M33-42-P8. BRV ModvlvS M2 MIX33 PDC. Hergestellt in Italien. 2-Wege-Hydraulikmischmodul DN20 für 1/2"-Umwälzpumpen (130 mm) mit integriertem Durchflussmesser und -regler für Wärmepumpensysteme. Regelbereich 5-42 L/min. Motorisierbares 3-Wege-Mischventil mit integriertem Rücklauf-Bypass. Vorlaufanschluss umkehrbar (rechts-links). Isolierbox aus PPE. Abmessungen: 180x302x142 mm. Anschluss an den Verteiler: G 3/4" AG (ISO 228). Anschluss an den Verbraucher: G 3/4" IG (ISO 228). Hocheffiziente Synchron-Umwälzpumpe: Wilo Para 15/8 SC. Anschlussabstand 90 mm. Maximaler Druck: PN 10. Betriebsmedien: Wasser (glykolhaltig max. 50%). Maximale Fluidtemperatur: 95°C. Anwendungsbereich: für Leistungen bis zu 30 kW (bei Δt 15 K) und einem Durchfluss von 1,7 m3/h. Kvs-Wert 4,8 bei einer Restförderhöhe von 5 mH2O. Stromversorgung: 230 V AC.
|
||||
