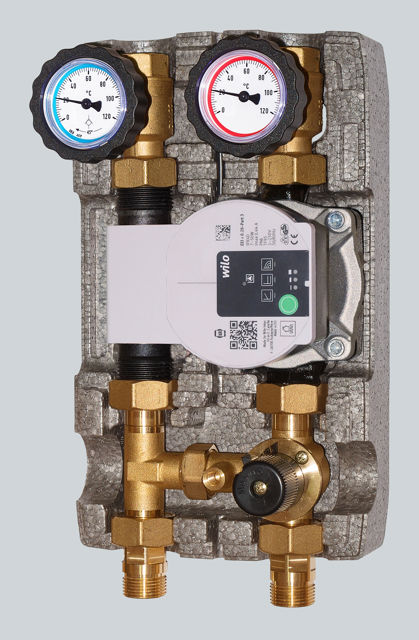

M2 MIX3 Energy DN20
PUMPENGRUPPE MIT 3-WEGE-MISCHER MIT ANSCHLUSS-MöGLICHKEIT EINES WäRMEZäHLERS
Die Gruppe für 1/2”-(130 mm)-Umwälzpumpe besteht aus:
Vorlauf
• Verschraubung.
• 3-Wege-Mischventil.
• Vorverkabelte Synchrone Hocheffizienz-Umwälzpumpe (wenn inbegriffen).
• 3-Wege-Flanschkugelhahn mit integriertem Thermometer (rot, Bereich 0-120°C). Der dritte Strang M10x1 ermöglicht die Einsetzung der Tauchsonde und die Verplombung eines Fühlers mit ø5x45 mm.
Rücklauf
• Flanschkugelhahn mit im Kugel Schwerkraftbremse 20 mbar (ausschaltbar durch Drehen des Griffs um 45°), mit integriertem Thermometer (blau, Bereich 0-120°C).
• Zählerersatzstrecke aus Kunststoff 1”x130 mm, die nach der Reinigung der Anlage zu entfernen ist, um den Wärmezähler montieren zu können.
• Flanschkugelhahn mit T-Griff.
• Verschraubung.

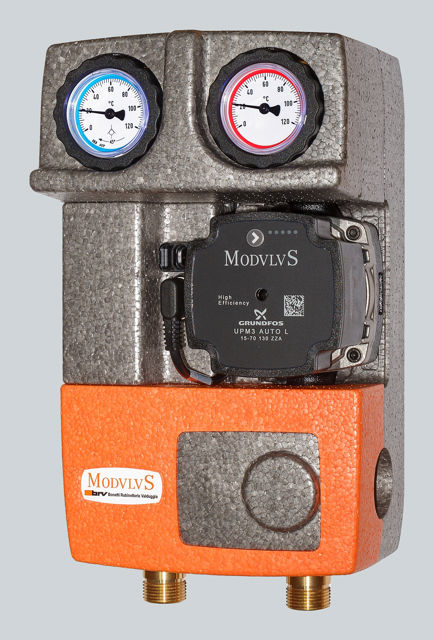

Achsabstand 90 mm. Isoliergehäuse aus EPP (Maße: 180x302x142 mm).
PN 10, maximale Betriebstemperatur 90°C (Gruppe ohne Pumpe).
Externe Anschlüsse: zum Wärmerzeuger oder zum Verteiler, drehbare 3/4” AG Verschraubung. Zum Verbraucher, 3/4” IG.
EINSATZBEREICH
Leistungen bis 28 kW (bei Δt 20 K) und einen maximalen Volumenstrom von 1200 l/h (*). Kvs-Wert: 4,0 (*).
Die Referenzwerte wurden für eine Umwälzpumpe mit einer Nennförderhöhe von 6 m berechnet. Für genauere Messwerte oder höhere Durchflüsse wird auf das Diagramm verwiesen in der Anleitung.
(*) Moduldaten ohne installierten Wärmezähler.
Lieferbare Umwälzpumpe:
Wilo Para 15/6 SC
Grundfos UPM3S Auto 15-60
Wilo Para 15/8 SC
Einrichtbare Wärmezähler:
DN20 - 1” x 130 Qn 2,5 (20)
|
Code
|
Leistungsverzeichnis |
Anschlüsse am Kollektor
|
Benutzerverbindungen
|
Umwälzpumpe
|
Servomotor
|
|---|---|---|---|---|---|
| 202518-M3-20 | G 3/4" AG | G 3/4" Innengewinde | - | - | |
|
202518-M3-20. BRV ModvlvS M2 MIX3 Energy. Hergestellt in Italien. Hydraulikmodul, gemischt, Zweiwege, DN20 für Umwälzpumpen von 1/2” (130 mm), vorbereitet für den Einbau eines Energiezählers Qn 2,5 (1” x 130 mm). Für Heiz- und Kühlanlagen. Vorlaufkugelhahn mit Tauchhülsenanschluss M10x1 für Tauchfühler ø5x45 mm. Motorisierbarer Dreiwege-Mischer. Isolierbox aus PPE. Abmessungen: 180x302x142 mm. Anschluss an den Verteiler: G 3/4" A (ISO 228). Anschluss an den Verbraucher: G 3/4" I (ISO 228). Hocheffiziente Synchronpumpe: nicht enthalten. Achsabstand 90 mm. Maximaler Druck: PN 10. Betriebsmedien: Wasser (glykolhaltig max. 50%). Maximale Fluidtemperatur: 90°C. Einsatzbereich: für Leistungen bis 28 kW (bei Δt 20 K) und einen Volumenstrom von 1,2 m3/h. Kvs-Wert 4,0 bei einer Restförderhöhe von 4,3 mWS. Richtwerte berechnet mit einer Umwälzpumpe mit 6 m Förderhöhe.
|
|||||
| 202518-M3-P6-20 | G 3/4" AG | G 3/4" IG | Wilo Para 15/6 SC | - | |
|
202518-M3-P6-20. BRV ModvlvS M2 MIX3 Energy. Hergestellt in Italien. Hydraulikmodul mit Zweiwege-Mischer DN20 für Umwälzpumpen 1/2” (130 mm), vorbereitet für den Einbau eines Energiezählers Qn 2,5 (1” x 130 mm). Für Heiz- und Kühlanlagen. Vorlauf-Kugelhahn ausgestattet mit Tauchhülse M10x1 für Tauchfühler ø5x45 mm. Motorisierbarer Dreiwege-Mischer. Isolierbox aus PPE. Abmessungen: 180x302x142 mm. Anschluss am Verteiler: G 3/4" A (ISO 228). Anschluss am Verbraucher: G 3/4" I (ISO 228). Hocheffiziente Synchron-Umwälzpumpe: Wilo Para 15/6 SC. Einbaulänge 90 mm. Maximaler Druck: PN 10. Betriebsmedien: Wasser (max. 50% Glykol). Maximale Medientemperatur: 90°C. Einsatzbereich: für Leistungen bis 28 kW (bei Δt 20 K) und einem Volumenstrom von 1,2 m3/h. Kvs-Wert 4.0 für eine Restförderhöhe von 4,3 mWS. Stromversorgung: 230 V AC.
|
|||||
| 202518-M3-A6-20 | G 3/4" Außengewinde | G 3/4" IG | Grundfos UPM3S Auto 15-60 | - | |
|
202518-M3-A6-20. BRV ModvlvS M2 MIX3 Energy. Hergestellt in Italien. Hydraulisches Zwei-Wege-Mischmodul DN20 für Umwälzpumpen 1/2” (130 mm), vorbereitet für den Einbau eines Energiezählers Qn 2,5 (1” x 130 mm). Für Heiz- und Kühlanlagen. Vorlauf-Kugelhahn mit Tauchhülse M10x1 für Tauchfühler ø5x45 mm. Motorisierbares Drei-Wege-Mischventil. Isolierbox aus EPP. Abmessungen: 180x302x142 mm. Anschluss an den Verteiler: G 3/4" AG (ISO 228). Anschluss an den Verbraucher: G 3/4" IG (ISO 228). Hocheffiziente Synchron-Umwälzpumpe: Grundfos UPM3S Auto 15-60. Baulänge 90 mm. Maximaler Druck: PN 10. Medien: Wasser (max. 50% Glykolgehalt). Maximale Medientemperatur: 90°C. Anwendungsbereich: für Leistungen bis zu 30 kW (bei Δt 20 K) und einem Volumenstrom von 1,3 m3/h. Kvs-Wert 4.0 bei einer Restförderhöhe von 4,3 mH2O. Stromversorgung: 230 V AC.
|
|||||
| 202518-M3-P8-20 | G 3/4" AG | G 3/4" IG | Wilo Para 15/8 SC | - | |
|
202518-M3-P8-20. BRV ModvlvS M2 MIX3 Energy. Hergestellt in Italien. Hydraulikmodul mit Zweiwege-Mischventil DN20 für Umwälzpumpen 1/2” (130 mm), vorbereitet für den Einbau eines Energiezählers Qn 2,5 (1” x 130 mm). Für Heiz- und Kühlanlagen. Vorlauf-Kugelhahn mit Tauchhülse M10x1 für Tauchfühler ø5x45 mm. Motorisierbares Dreiwege-Mischventil. Isolierbox aus PPE. Abmessungen: 180x302x142 mm. Anschluss an den Verteiler: G 3/4" M (ISO 228). Anschluss an den Verbraucher: G 3/4" F (ISO 228). Hocheffizienz-Synchron-Umwälzpumpe: Wilo Para 15/8 SC. Achsenabstand 90 mm. Maximaler Druck: PN 10. Betriebsmedien: Wasser (max. 50% Glykol). Maximale Medientemperatur: 90°C. Einsatzbereich: für Leistungen bis zu 42 kW (bei Δt 20 K) und Durchfluss von 1,8 m3/h. Kvs-Wert 4.0 für einen Restförderdruck von 4,3 mWS. Stromversorgung: 230 V AC.
|
|||||
