M2 MIX3 DN20

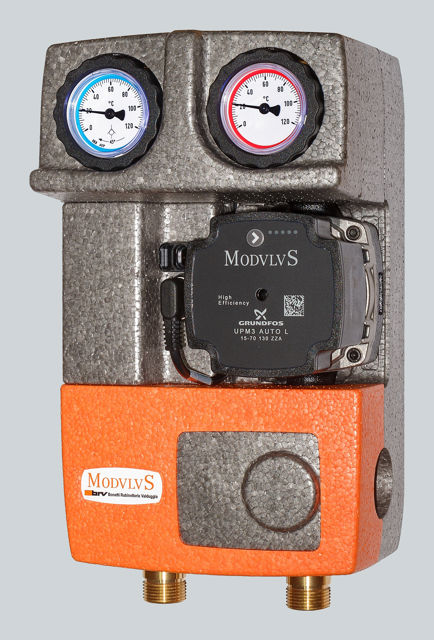

2-Wege-Pumpengruppe mit 3-Wege-Mischventil

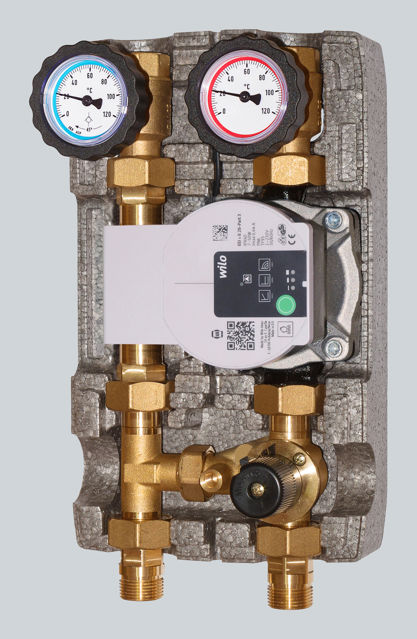

Die Gruppe für 1/2”-(130 mm)-Umwälzpumpe besteht aus:
Vorlauf
• Verschraubung.
• 3-Wege-Mischventil.
• Vorverkabelte Synchrone Hocheffizienz-Umwälzpumpe (wenn inbegriffen).
• Flanschkugelhahn mit integriertem Thermometer (rot, Bereich 0-120°C).
Rücklauf
• Flanschkugelhahn mit im Kugel Schwerkraftbremse 20 mbar (ausschaltbar
durch Drehen des Griffs um 45°), mit integriertem Thermometer
(blau, Bereich 0-120°C).
• Magnetitabscheider (für Modelle, die ihn enthalten).
• T-Stück für Mischventil.
• Verschraubung.
Achsabstand 90 mm. Isoliergehäuse aus EPP (Maße: 180x302x142 mm).
PN 10, maximale Betriebstemperatur 110°C (Gruppe ohne Pumpe).
Externe Anschlüsse: zum Wärmerzeuger oder zum Verteiler, drehbare 3/4” AG Verschraubung. Zum Verbraucher, 3/4” IG.
EINSATZBEREICH
Leistungen bis 28 kW (mit Δt 20 K) und maximaler Durchfluss von 1200 l/h. Kvs-Wert: 4,0.
Die Referenzwerte wurden für eine Umwälzpumpe mit einer Nennförderhöhe von 6 m berechnet. Für genauere Messwerte oder höhere Durchflüsse wird auf das Diagramm verwiesen in der Anleitung.
Lieferbare Umwälzpumpe:
Wilo Para 15/6 SC
Grundfos UPM3S Auto 15-60
Wilo Para 15/8 SC
|
Code
|
Leistungsverzeichnis |
Anschlüsse zum Kollektor
|
Benutzerverbindungen
|
Umwälzpumpe
|
Servomotor
|
Schlammabscheider
|
|---|---|---|---|---|---|---|
| 20255R-M3 | G 3/4" AG | G 3/4" Innengewinde | - | - | - | |
|
20255R-M3. BRV ModvlvS M2 MIX3. Hergestellt in Italien. Zweiwege-Mischhydraulikmodul DN 20 für 1/2"-Umwälzpumpen (130 mm). Für Heiz- und Kühlanlagen. Motorisierbarer Dreiwege-Mischer. Umschaltbarer Vorlauf rechts-links. Isoliergehäuse aus EPP. Abmessungen: 180x302x142 mm. Kollektoranschluss: G 3/4" AG (ISO 228). Verbraucheranschluss: G 3/4" IG (ISO 228). Hocheffizienz-Synchronumwälzpumpe: nicht enthalten. Achsabstand 90 mm. Maximaldruck: PN 10. Einsatzmedien: Wasser (mit Glykol, max. 50%). Maximale Medientemperatur: 110°C. Anwendungsbereich: für Leistungen bis zu 28 kW (bei Δt 20 K) und einem Volumenstrom von 1,2 m3/h. Kvs-Wert 4,0 bei einer Restförderhöhe von 4,3 mWS. Richtwerte berechnet mit einer Umwälzpumpe mit 6 m Förderhöhe.
|
||||||
| 20255R-M3-P6 | G 3/4" AG | G 3/4" IG | Wilo Para 15/6 SC | - | - | |
|
20255R-M3-P6. BRV ModvlvS M2 MIX3. Hergestellt in Italien. Hydraulisches, gemischtes Zwei-Wege-Modul DN20 für Umwälzpumpen von 1/2" (130 mm). Für Heiz- und Kühlanlagen. Motorisierbarer Drei-Wege-Mischer. Reversibler Vorlauf rechts-links. Isolationsbox aus PPE. Abmessungen: 180x302x142 mm. Anschluss an den Verteiler: G 3/4" M (ISO 228). Anschluss an den Verbraucher: G 3/4" F (ISO 228). Hocheffiziente Synchron-Umwälzpumpe: Wilo Para 15/6 SC. Achsenabstand 90 mm. Maximaler Druck: PN 10. Betriebsmedien: Wasser (max. 50% Glykol). Maximale Fluidtemperatur: 95°C. Einsatzbereich: für Leistungen bis zu 28 kW (bei Δt 20 K) und einen Durchfluss von 1,2 m3/h. Kvs-Wert 4,0 für eine Restförderhöhe von 4,3 mH2O. Stromversorgung: 230 V AC.
|
||||||
| 20255R-M3-A6 | G 3/4" AG | G 3/4" IG | Grundfos UPM3S Auto 15-60 | - | - | |
|
20255R-M3-A6. BRV ModvlvS M2 MIX3. Hergestellt in Italien. Zweiwege-Mischhydraulikmodul DN20 für Umwälzpumpen 1/2” (130 mm). Für Heiz- und Kühlanlagen. Motorisierbarer Dreiwege-Mischer. Umschaltbarer Vorlauf rechts-links. Isolierbox aus PPE. Abmessungen: 180x302x142 mm. Anschluss an den Verteiler: G 3/4" A (ISO 228). Anschluss an den Verbraucher: G 3/4" I (ISO 228). Hocheffiziente Synchron-Umwälzpumpe: Grundfos UPM3S Auto 15-60. Achsenabstand 90 mm. Maximaler Druck: PN 10. Betriebsmedien: Wasser (max. 50 % Glykol). Maximale Mediumstemperatur: 110°C. Anwendungsbereich: für Leistungen bis 30 kW (bei Δt 20 K) und einen Volumenstrom von 1,3 m3/h. Kvs-Wert 4,0 für eine Restförderhöhe von 4,3 mH2O. Stromversorgung: 230 V AC.
|
||||||
| 20255R-M3-P8 | G 3/4" M | G 3/4" F | Wilo Para 15/8 SC | - | - | |
|
20255R-M3-P8. BRV ModvlvS M2 MIX3. Hergestellt in Italien. Hydraulisches Zweiwege-Mischmodul DN20 für Umwälzpumpen 1/2” (130 mm). Für Heiz- und Kühlanlagen. Motorisierbares Dreiwege-Mischventil. Umschaltbarer Vorlauf rechts-links. Dämmbox aus PPE. Abmessungen: 180x302x142 mm. Anschluss an den Verteiler: G 3/4" M (ISO 228). Anschluss an den Verbraucher: G 3/4" F (ISO 228). Hocheffiziente Synchron-Umwälzpumpe: Wilo Para 15/8 SC. Einbaulänge 90 mm. Maximaler Druck: PN 10. Betriebsmedien: Wasser (glykolhaltig max. 50%). Maximale Medientemperatur: 95°C. Einsatzbereich: für Leistungen bis zu 42 kW (bei Δt 20 K) und Volumenstrom von 1,8 m3/h. Kvs-Wert 4,0 für eine Resthöhe von 4,3 mWS. Stromversorgung: 230 V AC.
|
||||||
| 20255R-M3-TRM | G 3/4" AG | G 3/4" IG | - | ● | - | |
|
20255R-M3-TRM. BRV ModvlvS M2 MIX3. Made in Italy. Hydraulisches 2-Wege-Mischmodul DN20 für Umwälzpumpen 1/2” (130 mm). Für Heiz- und Kühlanlagen. 3-Wege-Mischer mit vormontiertem Servomotor TRM20 (230 V, 3-Punkt, 105 s). Rechts-links umkehrbarer Vorlauf. EPP-Isolierbox. Abmessungen: 180x302x142 mm. Anschluss an den Verteiler: G 3/4" M (ISO 228). Anschluss an den Verbraucher: G 3/4" F (ISO 228). Hocheffiziente Synchron-Umwälzpumpe: nicht enthalten. Achsenabstand 90 mm. Maximaldruck: PN 10. Betriebsmedien: Wasser (max. 50% Glykolanteil). Maximale Medientemperatur: 110°C. Einsatzbereich: für Leistungen bis 28 kW (bei Δt 20 K) und einem Volumenstrom von 1,2 m3/h. Kvs-Wert 4,0 für eine Restförderhöhe von 4,3 mH2O. Stromversorgung: 230 V AC. Richtwerte berechnet mit einer Umwälzpumpe mit 6 m Förderhöhe.
|
||||||
| 20255R-M3-P6-TRM | G 3/4" AG | G 3/4" F | Wilo Para 15/6 SC | ● | - | |
|
20255R-M3-P6-TRM. BRV ModvlvS M2 MIX3. Hergestellt in Italien. Hydraulikmodul, gemischt, zwei Wege, DN20 für Umwälzpumpen von 1/2” (130 mm). Für Heiz- und Kühlanlagen. Drei-Wege-Mischer mit vormontiertem Servomotor TRM20 (230 V, 3 Punkte, 105 s). Reversibler Vorlauf rechts-links. Isolationsbox aus PPE. Abmessungen: 180x302x142 mm. Anschluss an den Verteiler: G 3/4" M (ISO 228). Anschluss an den Verbraucher: G 3/4" F (ISO 228). Hocheffizienz-Synchronumwälzpumpe: Wilo Para 15/6 SC. Achsenabstand 90 mm. Maximaler Druck: PN 10. Betriebsmedien: Wasser (max. 50% Glykol). Maximale Fluidtemperatur: 95°C. Anwendungsbereich: für Leistungen bis zu 28 kW (mit Δt 20 K) und Volumenstrom von 1,2 m3/h. Kvs-Wert 4,0 für eine Restförderhöhe von 4,3 mH2O. Stromversorgung: 230 V AC.
|
||||||
| 20255R-M3-A6-TRM | G 3/4" AG | G 3/4" IG | Grundfos UPM3S Auto 15-60 | ● | - | |
|
20255R-M3-A6-TRM. BRV ModvlvS M2 MIX3. Hergestellt in Italien. Zweiwege-Mischhydraulikmodul DN20 für Umwälzpumpen von 1/2” (130 mm). Für Heiz- und Kühlanlagen. Dreiwege-Mischer mit vormontiertem Servomotor TRM20 (230 V, 3-Punkt, 105 s). Reversibler Vorlauf rechts-links. Isolationsbox aus PPE. Abmessungen: 180x302x142 mm. Anschluss an den Verteiler: G 3/4" M (ISO 228). Anschluss an den Verbraucher: G 3/4" F (ISO 228). Hocheffiziente Synchron-Umwälzpumpe: Grundfos UPM3S Auto 15-60. Achsabstand 90 mm. Maximaler Druck: PN 10. Betriebsmedien: Wasser (max. 50% Glykol). Maximale Fluidtemperatur: 110°C. Einsatzbereich: für Leistungen bis 30 kW (mit Δt 20 K) und Volumenstrom von 1,3 m3/h. Kvs-Wert 4,0 für eine Restförderhöhe von 4,3 mH2O. Stromversorgung: 230 V AC.
|
||||||
| 20255R-M3-P8-TRM | G 3/4" M | G 3/4" IG | Wilo Para 15/8 SC | ● | - | |
|
20255R-M3-P8-TRM. BRV ModvlvS M2 MIX3. Hergestellt in Italien. Gemischtes Zweiwege-Hydraulikmodul DN20 für Umwälzpumpen 1/2” (130 mm). Für Heiz- und Kühlanlagen. Dreiwege-Mischer mit vormontiertem Servomotor TRM20 (230 V, 3-Punkt, 105 s). Umschaltbarer Vorlaufanschluss rechts-links. Isolierbox aus PPE. Abmessungen: 180x302x142 mm. Anschluss an den Verteiler: G 3/4" M (ISO 228). Anschluss an den Verbraucher: G 3/4" F (ISO 228). Hocheffizienz-Synchron-Umwälzpumpe: Wilo Para 15/8 SC. Achsabstand 90 mm. Maximaler Druck: PN 10. Betriebsmedien: Wasser (max. 50% Glykol). Maximale Fluidtemperatur: 95°C. Anwendungsbereich: für Leistungen bis 42 kW (bei Δt 20 K) und Volumenstrom von 1,8 m3/h. Kvs-Wert 4,0 für eine Restförderhöhe von 4,3 mH2O. Spannungsversorgung: 230 V AC.
|
||||||
| 202652-M3 | G 3/4" AG | G 3/4" IG | - | - | ● | |
|
202652-M3. BRV ModvlvS M2 MIX3. Made in Italien. Zweiwege-Mischhydraulikmodul DN20 für Umwälzpumpen von 1/2” (130 mm), ausgestattet mit Magnetabschlammer. Für Heiz- und Kühlanlagen. Motorisierbares Dreiwege-Mischventil. Umschaltbarer Vorlauf rechts-links. Isolierbox aus PPE. Abmessungen: 180x302x142 mm. Anschluss an den Verteiler: G 3/4" M (ISO 228). Anschluss an den Verbraucher: G 3/4" F (ISO 228). Hocheffiziente Synchron-Umwälzpumpe: nicht im Lieferumfang enthalten. Achsabstand 90 mm. Maximaler Druck: PN 10. Einsatzmedien: Wasser (max. 50% Glykol). Maximale Medientemperatur: 110°C. Einsatzbereich: für Leistungen bis 28 kW (bei Δt 20 K) und einem Volumenstrom von 1,2 m3/h. Kvs-Wert 3,9 für eine Restförderhöhe von 4,3 mWS. Richtwerte, berechnet mit einer Umwälzpumpe mit 6 m Förderhöhe.
|
||||||
| 202652-M3-P6 | G 3/4" AG | G 3/4" F | Wilo Para 15/6 SC | - | ● | |
|
202652-M3-P6. BRV ModvlvS M2 MIX3. Hergestellt in Italien. Hydraulikmodul mit Zweiwege-Mischer DN20 für Umwälzpumpen 1/2” (130 mm), ausgestattet mit Magnetabschlammer. Für Heiz- und Kühlanlagen. Motorisierbarer Dreiwege-Mischer. Vorlauf umkehrbar rechts-links. Isolationsbox aus PPE. Abmessungen: 180x302x142 mm. Anschluss an den Verteiler: G 3/4" AG (ISO 228). Anschluss an den Verbraucher: G 3/4" IG (ISO 228). Hocheffiziente Synchron-Umwälzpumpe: Wilo Para 15/6 SC. Achsenabstand 90 mm. Maximaler Druck: PN 10. Betriebsflüssigkeiten: Wasser (maximal 50% Glykol). Maximale Flüssigkeitstemperatur: 95°C. Einsatzbereich: für Leistungen bis zu 28 kW (bei Δt 20 K) und einem Durchfluss von 1,2 m3/h. Kvs-Wert 3,9 bei einem Restförderdruck von 4,3 mWS. Stromversorgung: 230 V AC.
|
||||||
| 202652-M3-A6 | G 3/4" AG | G 3/4" IG | Grundfos UPM3S Auto 15-60 | - | ● | |
|
202652-M3-A6. BRV ModvlvS M2 MIX3. Hergestellt in Italien. Zweiwege-Mischhydraulikmodul DN20 für Umwälzpumpen 1/2” (130 mm), ausgestattet mit Magnet-Schlammabscheider. Für Heiz- und Kühlanlagen. Motorisierbarer Dreiwege-Mischer. Vorlauf rechts-links umschaltbar. Isoliergehäuse aus PPE. Abmessungen: 180x302x142 mm. Anschluss am Verteiler: G 3/4" M (ISO 228). Anschluss am Verbraucher: G 3/4" F (ISO 228). Hocheffizienz-Synchron-Umwälzpumpe: Grundfos UPM3S Auto 15-60. Einbaulänge 90 mm. Maximaldruck: PN 10. Betriebsmedien: Wasser (glykolhaltig max. 50%). Maximale Medientemperatur: 110°C. Einsatzbereich: für Leistungen bis zu 30 kW (bei Δt 20 K) und Durchfluss von 1,3 m3/h. Kvs-Wert 3,9 für eine Restförderhöhe von 4,3 mWS. Stromversorgung: 230 V AC.
|
||||||
| 202652-M3-P8 | G 3/4" AG | G 3/4" IG | Wilo Para 15/8 SC | - | ● | |
|
202652-M3-P8. BRV ModvlvS M2 MIX3. Hergestellt in Italien. Zweiwege-Misch-Hydraulikmodul DN20 für Umwälzpumpen 1/2" (130 mm), ausgestattet mit magnetischem Schlammabscheider. Für Heiz- und Kühlanlagen. Motorisierbarer Dreiwege-Mischer. Reversibler Vorlauf rechts-links. Isolierbox aus PPE. Abmessungen: 180x302x142 mm. Anschluss an den Verteiler: G 3/4" AG (ISO 228). Anschluss an den Verbraucher: G 3/4" IG (ISO 228). Hocheffiziente Synchron-Umwälzpumpe: Wilo Para 15/8 SC. Achsabstand 90 mm. Maximaldruck: PN 10. Betriebsmedien: Wasser (max. 50% glykolhaltig). Maximale Fluidtemperatur: 95°C. Anwendungsbereich: für Leistungen bis zu 42 kW (bei Δt 20 K) und Volumenstrom von 1,8 m3/h. Kvs-Wert 3,9 bei einem Restförderdruck von 4,3 mWS. Stromversorgung: 230 V AC.
|
||||||
| 202652-M3-TRM | G 3/4" AG | G 3/4" IG | - | ● | ● | |
|
202652-M3-TRM. BRV ModvlvS M2 MIX3. Hergestellt in Italien. Zweiwege-Mischhydraulikmodul DN20 für 1/2” (130 mm) Umwälzpumpen, ausgestattet mit einem magnetischen Schlammabscheider. Für Heiz- und Kühlanlagen. Dreiwege-Mischer mit vormontiertem Servomotor TRM20 (230 V, 3-Punkt, 105 s). Rechts-links reversibler Vorlauf. Isolierbox aus PPE. Abmessungen: 180x302x142 mm. Anschluss an den Verteiler: G 3/4" A (ISO 228). Anschluss an den Verbraucher: G 3/4" I (ISO 228). Hocheffizienz-Synchronumwälzpumpe: nicht im Lieferumfang enthalten. Achsabstand 90 mm. Maximaler Druck: PN 10. Betriebsmedien: Wasser (max. 50% Glykol). Maximale Medientemperatur: 110°C. Einsatzbereich: für Leistungen bis zu 28 kW (bei Δt 20 K) und einem Volumenstrom von 1,2 m3/h. Kvs-Wert 3,9 bei einem Restförderdruck von 4,3 mH2O. Stromversorgung: 230 V AC. Richtwerte, berechnet mit einer Umwälzpumpe mit 6 m Förderhöhe.
|
||||||
| 202652-M3-P6-TRM | G 3/4" Außengewinde | G 3/4" IG | Wilo Para 15/6 SC | ● | ● | |
|
202652-M3-P6-TRM. BRV ModvlvS M2 MIX3. Hergestellt in Italien. Zweiwege-Mischhydraulikmodul DN20 für Umwälzpumpen 1/2” (130 mm), ausgestattet mit einem Magnetit-Abscheider. Für Heiz- und Kühlanlagen. Dreiwege-Mischer mit vormontiertem Servomotor TRM20 (230 V, 3-Punkt, 105 s). Reversibler Vorlauf rechts-links. Isolationsgehäuse aus PPE. Abmessungen: 180x302x142 mm. Anschluss an den Verteiler: G 3/4" M (ISO 228). Anschluss an den Verbraucher: G 3/4" F (ISO 228). Hocheffizienz-Synchronpumpe: Wilo Para 15/6 SC. Einbaulänge 90 mm. Maximaler Druck: PN 10. Betriebsmedien: Wasser (maximal 50% Glykol). Maximale Medientemperatur: 95°C. Einsatzbereich: für Leistungen bis 28 kW (bei Δt 20 K) und Volumenstrom von 1,2 m3/h. Kvs-Wert 3,9 für eine Restförderhöhe von 4,3 mH2O. Stromversorgung: 230 V AC.
|
||||||
| 202652-M3-A6-TRM | G 3/4" A | G 3/4" IG | Grundfos UPM3S Auto 15-60 | ● | ● | |
|
202652-M3-A6-TRM. BRV ModvlvS M2 MIX3. Hergestellt in Italien. Zweiwege-Hydraulikmodul DN20 für Umwälzpumpen 1/2” (130 mm), ausgestattet mit Magnetitabscheider. Für Heiz- und Kühlanlagen. Dreiwege-Mischventil mit vormontiertem Servomotor TRM20 (230 V, 3-Punkt, 105 s). Reversibler Vorlauf rechts-links. Isolierbox aus PPE. Abmessungen: 180x302x142 mm. Anschluss an den Verteiler: G 3/4" A (ISO 228). Anschluss an den Verbraucher: G 3/4" I (ISO 228). Hocheffiziente Synchron-Umwälzpumpe: Grundfos UPM3S Auto 15-60. Achsenabstand 90 mm. Maximaldruck: PN 10. Betriebsmedien: Wasser (max. 50% Glykol). Maximale Fluidtemperatur: 110°C. Einsatzbereich: für Leistungen bis 30 kW (bei Δt 20 K) und einem Durchfluss von 1,3 m³/h. Kvs-Wert 3,9 bei einer Restförderhöhe von 4,3 mH2O. Stromversorgung: 230 V AC.
|
||||||
| 202652-M3-P8-TRM | G 3/4" AG | G 3/4" IG | Wilo Para 15/8 SC | ● | ● | |
|
202652-M3-P8-TRM. BRV ModvlvS M2 MIX3. Made in Italy. Zweiwege-Mischhydraulikmodul DN20 für Umwälzpumpen 1/2” (130 mm), ausgestattet mit Magnetitabscheider. Für Heiz- und Kühlanlagen. Dreiwege-Mischer mit vormontiertem Servomotor TRM20 (230 V, 3-Punkt, 105 s). Umlaufrichtung reversibel rechts-links. Isolierbox aus EPP. Abmessungen: 180x302x142 mm. Anschluss an den Verteiler: G 3/4" M (ISO 228). Anschluss an den Verbraucher: G 3/4" F (ISO 228). Hocheffizienz-Synchronumwälzpumpe: Wilo Para 15/8 SC. Baulänge 90 mm. Maximaldruck: PN 10. Betriebsmedien: Wasser (max. 50% Glykol). Maximale Medientemperatur: 95°C. Anwendungsbereich: für Leistungen bis 42 kW (bei ΔT 20 K) und Volumenstrom von 1,8 m3/h. Kvs-Wert 3,9 für eine Restförderhöhe von 4,3 mH2O. Stromversorgung: 230 V AC.
|
||||||
