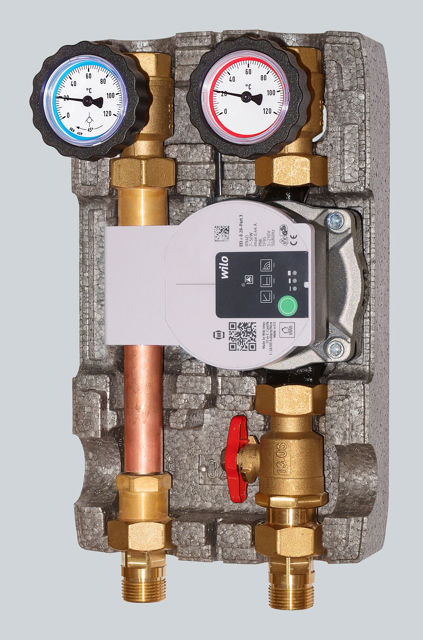

M2 DN20
2-Wege-Ungemischte Pumpengruppe
Die Gruppe für 1/2”-(130 mm)-Umwälzpumpe besteht aus:
Vorlauf
• Verschraubung.
• Flanschkugelhahn mit T-Griff.
• Vorverkabelte Synchrone Hocheffizienz-Umwälzpumpe (wenn inbegriffen).
• Flanschkugelhahn mit integriertem Thermometer (rot, Bereich 0-120°C).
Rücklauf
• Flanschkugelhahn mit im Kugel Schwerkraftbremse 20 mbar (ausschaltbar
durch Drehen des Griffs um 45°), mit integriertem Thermometer
(blau, Bereich 0-120°C).

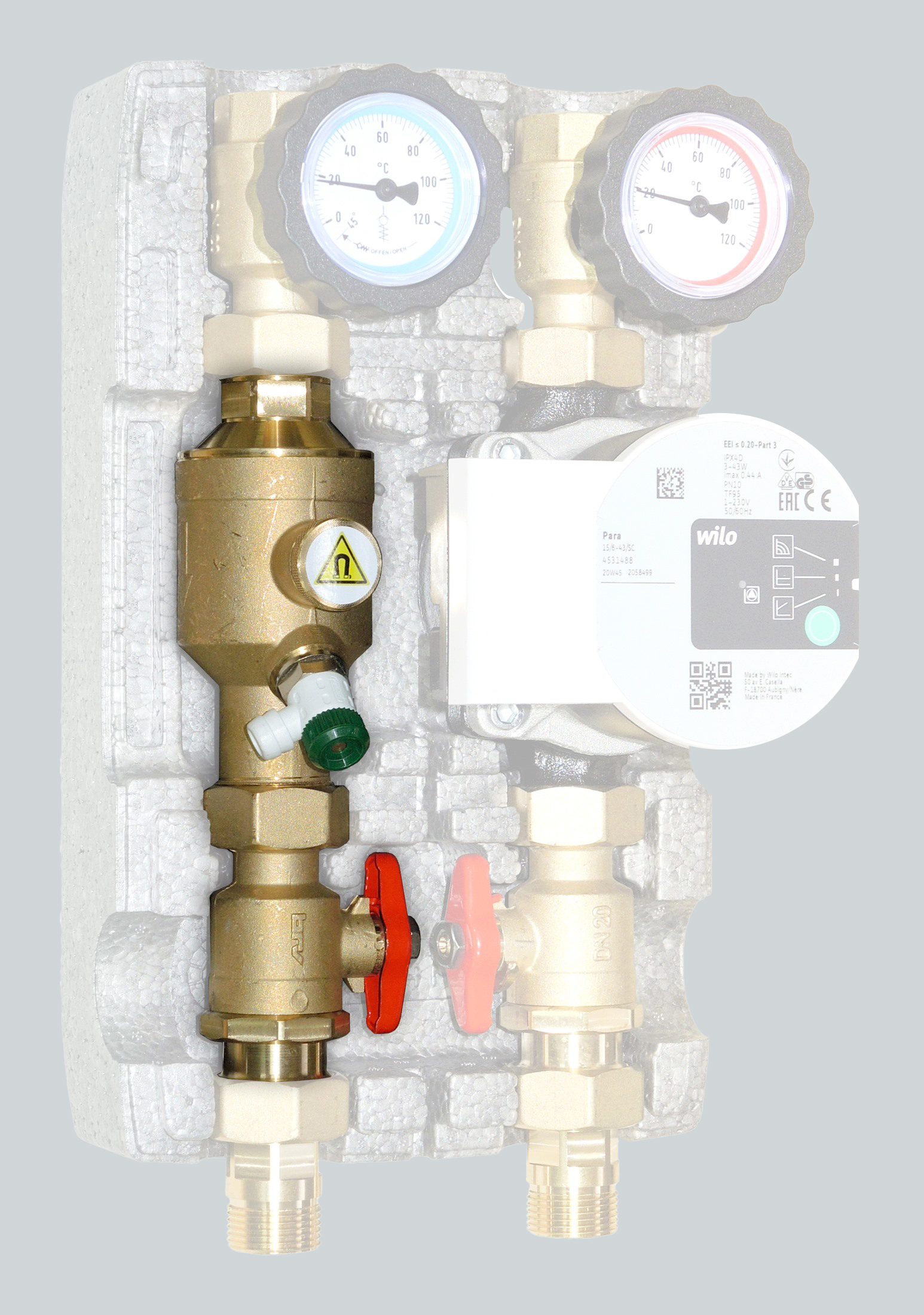

• Magnetitabscheider und Kugelhahn (für Modelle, die ihn enthalten).
• Verschraubung.

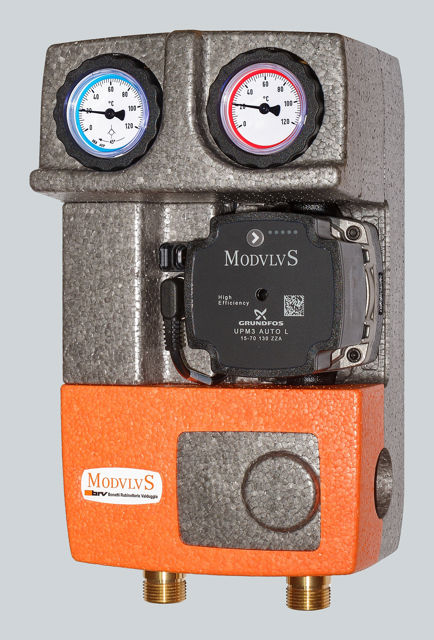

Achsabstand 90 mm. Isoliergehäuse aus EPP (Maße: 180x302x142 mm).
PN 10, maximale Betriebstemperatur 110°C (Gruppe ohne Pumpe).
Externe Anschlüsse: zum Wärmerzeuger oder zum Verteiler, drehbare 3/4” AG Verschraubung. Zum Verbraucher, 3/4” IG.
EINSATZBEREICH
Leistungen bis 35 kW (mit Δt 20 K) und maximaler Durchfluss von 1500 l/h. Kvs-Wert: 6,0. Die Referenzwerte wurden für eine Umwälzpumpe mit einer Nennförderhöhe von 6 m berechnet. Für genauere Messwerte oder höhere Durchflüsse wird auf das Diagramm verwiesen in der Anleitung.
Verfügbare Umwälzpumpen:
Wilo Para 15/6 SC
Grundfos UPM3S Auto 15-60
Wilo Para 15/8 SC
|
Code
|
Leistungsverzeichnis |
Anschlüsse am Kollektor
|
Benutzeranschlüsse
|
Umwälzpumpe
|
Schlammfänger
|
|---|---|---|---|---|---|
| 20255R | G 3/4" AG | G 3/4" IG | - | - | |
|
20255R. BRV ModvlvS M2. Hergestellt in Italien. Direktes Zweiwege-Hydraulikmodul DN20 für Umwälzpumpen von 1/2” (130 mm). Für Heiz- und Kühlanlagen. Rechts-links umschaltbarer Vorlauf. Isoliergehäuse aus PPE. Abmessungen: 180x302x142 mm. Anschluss an den Verteiler: G 3/4" M (ISO 228). Anschluss zum System: G 3/4" F (ISO 228). Hocheffiziente Synchron-Umwälzpumpe: nicht im Lieferumfang enthalten. Achsabstand 90 mm. Maximaler Druck: PN 10. Betriebsmedien: Wasser (max. 50% Glykol). Maximale Medientemperatur: 110°C. Anwendungsbereich: für Leistungen bis zu 35 kW (bei Δt 20 K) und einem Volumenstrom von 1,5 m³/h. Kvs-Wert 6,0 bei einer Restförderhöhe von 3,9 mH2O. Richtwerte, berechnet mit einer Umwälzpumpe mit 6 m Förderhöhe.
|
|||||
| 20255R-P6 | G 3/4" AG | G 3/4 IG | Wilo Para 15/6 SC | - | |
|
20255R-P6. BRV ModvlvS M2. Hergestellt in Italien. Direktes hydraulisches Zwei-Wege-Modul DN20 für Umwälzpumpen 1/2” (130 mm). Für Heiz- und Kühlanlagen. Umkehrbarer Vorlauf rechts-links. Isolierbox aus PPE. Abmessungen: 180x302x142 mm. Anschluss an den Verteiler: G 3/4" M (ISO 228). Anschluss an den Verbraucher: G 3/4" F (ISO 228). Hocheffiziente Synchron-Umwälzpumpe: Wilo Para 15/6 SC. Einbaulänge 90 mm. Maximaler Druck: PN 10. Betriebsmedien: Wasser (max. 50% Glykolanteil). Maximale Fluidtemperatur: 95°C. Einsatzbereich: für Leistungen bis zu 35 kW (bei Δt 20 K) und einen Volumenstrom von 1,5 m3/h. Kvs-Wert 6,0 bei einer Restförderhöhe von 3,9 mH2O. Stromversorgung: 230 V AC.
|
|||||
| 20255R-A6 | G 3/4" Außengewinde | G 3/4" Innengewinde | Grundfos UPM3S Auto 15-60 | - | |
|
20255R-A6. BRV ModvlvS M2. Made in Italy. Direktes Zweiwege-Hydraulikmodul DN20 für 1/2"-Umwälzpumpen (130 mm). Für Heiz- und Kühlanlagen. Reversibler Vorlauf rechts-links. Isolierbox aus PPE. Abmessungen: 180x302x142 mm. Anschluss an den Verteiler: G 3/4" M (ISO 228). Anschluss an den Verbraucher: G 3/4" F (ISO 228). Hocheffiziente Synchron-Umwälzpumpe: Grundfos UPM3S Auto 15-60. Achsabstand 90 mm. Maximaldruck: PN 10. Betriebsmedien: Wasser (max. 50% Glykol). Maximale Medientemperatur: 110°C. Einsatzbereich: für Leistungen bis zu 37 kW (bei Δt 20 K) und einem Volumenstrom von 1,6 m3/h. Kvs-Wert 6,0 bei einer Restförderhöhe von 3,9 mH2O. Stromversorgung: 230 V AC.
|
|||||
| 20255R-P8 | G 3/4" AG | G 3/4" IG | Wilo Para 15/8 SC | - | |
|
20255R-P8. BRV ModvlvS M2. Made in Italy. Direktes Zweiwege-Hydraulikmodul DN20 für Umwälzpumpen 1/2" (130 mm). Für Heiz- und Kühlanlagen. Reversibler Vorlauf rechts-links. Isoliergehäuse aus PPE. Abmessungen: 180x302x142 mm. Anschluss an den Verteiler: G 3/4" M (ISO 228). Anschluss an den Verbraucher: G 3/4" F (ISO 228). Hocheffiziente Synchron-Umwälzpumpe: Wilo Para 15/8 SC. Einbaulänge 90 mm. Maximaler Druck: PN 10. Betriebsmedien: Wasser (max. 50% Glykol). Maximale Medientemperatur: 95°C. Anwendungsbereich: für Leistungen bis zu 52 kW (bei Δt 20 K) und einem Volumenstrom von 2,25 m3/h. Kvs-Wert 6,0 bei einer Restförderhöhe von 3,9 mWS. Stromversorgung: 230 V AC.
|
|||||
| 202652 | G 3/4" AG | G 3/4" IG | - | ● | |
|
202652. BRV ModvlvS M2. Hergestellt in Italien. Direktes 2-Wege-Hydraulikmodul DN20 für 1/2 Zoll (130 mm) Umwälzpumpen, ausgestattet mit einem Magnetabscheider. Für Heiz- und Kühlanlagen. Umschaltbarer Vorlauf rechts-links. Isolierbox aus PPE. Abmessungen: 180x302x142 mm. Anschluss an den Verteiler: G 3/4" AG (ISO 228). Anschluss an den Verbraucher: G 3/4" IG (ISO 228). Hocheffiziente Synchron-Umwälzpumpe: nicht enthalten. Achsabstand 90 mm. Maximaler Druck: PN 10. Einsatzmedien: Wasser (max. 50% Glykol). Maximale Medientemperatur: 110°C. Einsatzbereich: für Leistungen bis zu 35 kW (bei Δt 20 K) und einem Volumenstrom von 1,5 m3/h. Kvs-Wert 5,5 bei einer Restförderhöhe von 3,7 mH2O. Richtwerte berechnet mit einer Umwälzpumpe mit 6 m Förderhöhe.
|
|||||
| 202652-P6 | G 3/4" AG | G 3/4" IG | Wilo Para 15/6 SC | ● | |
|
202652-P6. BRV ModvlvS M2. Hergestellt in Italien. Direktes Zweiwege-Hydraulikmodul DN20 für Umwälzpumpen von 1/2” (130 mm), ausgestattet mit einem Magnetabscheider. Für Heiz- und Kühlanlagen. Reversibler Vorlauf rechts-links. Isolierbox aus PPE. Abmessungen: 180x302x142 mm. Anschluss zum Verteiler: G 3/4" M (ISO 228). Anschluss zum Verbraucher: G 3/4" F (ISO 228). Hocheffiziente Synchronpumpe: Wilo Para 15/6 SC. Achsenabstand 90 mm. Maximaler Druck: PN 10. Betriebsmedien: Wasser (glykolhaltig max. 50%). Maximale Fluidtemperatur: 95°C. Einsatzbereich: für Leistungen bis 35 kW (bei Δt 20 K) und Volumenstrom von 1,5 m3/h. Kvs-Wert 5,5 für eine Restförderhöhe von 3,7 mH2O. Stromversorgung: 230 V AC.
|
|||||
| 202652-A6 | G 3/4" M | G 3/4" IG | Grundfos UPM3S Auto 15-60 | ● | |
|
202652-A6. BRV ModvlvS M2. Hergestellt in Italien. Direktes Zwei-Wege-Hydraulikmodul DN20 für Umwälzpumpen von 1/2 Zoll (130 mm), ausgestattet mit magnetischem Schlammabscheider. Für Heiz- und Kühlanlagen. Umschaltbarer Vorlauf rechts-links. Isolierbox aus PPE. Abmessungen: 180x302x142 mm. Anschluss an den Verteiler: G 3/4" M (ISO 228). Anschluss an den Verbraucher: G 3/4" F (ISO 228). Hocheffiziente Synchron-Umwälzpumpe: Grundfos UPM3S Auto 15-60. Einbaulänge 90 mm. Maximaler Druck: PN 10. Betriebsmedien: Wasser (max. 50% Glykol). Maximale Fluidtemperatur: 110°C. Anwendungsbereich: für Leistungen bis zu 37 kW (bei Δt 20 K) und einem Volumenstrom von 1,6 m3/h. Kvs-Wert 5,5 bei einem Restförderdruck von 3,7 mH2O. Stromversorgung: 230 V AC.
|
|||||
| 202652-P8 | G 3/4" M | G 3/4" IG | Wilo Para 15/8 SC | ● | |
|
202652-P8. BRV ModvlvS M2. Hergestellt in Italien. Direktes Zwei-Wege-Hydraulikmodul DN20 für 1/2"-Umwälzpumpen (130 mm Baulänge), ausgestattet mit Magnetitschlammabscheider. Für Heiz- und Kühlanlagen. Umschaltbarer Vorlauf rechts-links. Isolierbox aus PPE. Abmessungen: 180x302x142 mm. Anschluss an den Verteiler: G 3/4" M (ISO 228). Anschluss an den Verbraucher: G 3/4" F (ISO 228). Hocheffizienz-Synchron-Umwälzpumpe: Wilo Para 15/8 SC. Achsabstand 90 mm. Maximaler Druck: PN 10. Betriebsmedien: Wasser (max. 50% Glykolanteil). Maximale Fluidtemperatur: 95°C. Einsatzbereich: für Leistungen bis 52 kW (bei Δt 20 K) und einen Volumenstrom von 2,25 m3/h. Kvs-Wert 5,5 für eine Restförderhöhe von 3,7 mWS. Spannungsversorgung: 230 V AC.
|
|||||
