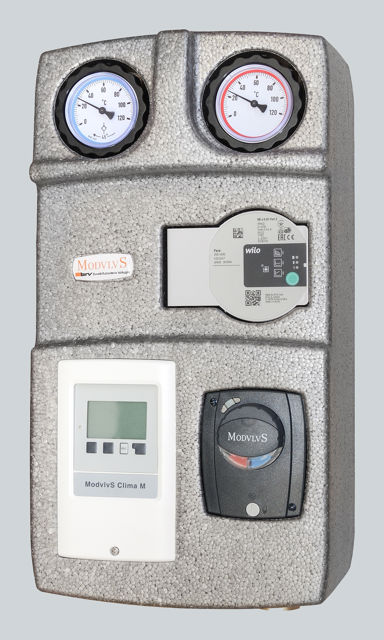

CLIMA M
2-WEGE-PUMPENGRUPPE MIT 3-WEGE-MISCHVENTIL UND ELEKTRONISCHER UMWäLZPUMPE, EINGEBAUTER HEIZUNGSREGLER FüR EINEN GEMISCHTEN HEIZKREIS
Pumpengruppe mit witterungsgeführten Heizungsregler für einen gemischten Heizkreis, Kessel-Kontaktsteuerung 0-10V oder PWM (Wärmeerzeuger) für Ein- und Ausschalten. Mittels CAN-Bus können verschiedene Pumpengruppen untereinander. Die Gruppe aufgrund der gewählten Kennlinie durch Erfassung von äusserer Temperatur bestimmt die korrekte Vorlauf-Temperatur der Anlage. Die Gruppe wird vollständig vormontiert und geprüft geliefert.
Zusätzliche Verkabelungen sind nicht erforderlich, denn Umwälzpumpe, Stellmotor mit Mischventil und Heizungsregler sind steckerfertig für einen einfachen und effizienten Einbau.

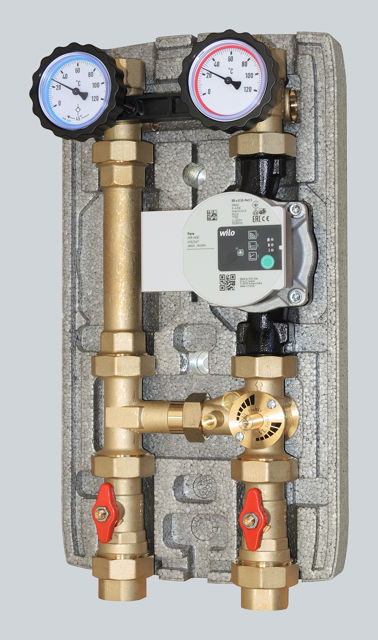

Die Gruppe für 1” (180 mm) Umwälzpumpe besteht aus:
Vorlauf
• Verschraubung.
• Flansch-Sperrventil mit Anschlüssen.
• 3-Wege-Mischventil elektronischem 3-Punkt-Stellmotor und einstellbarem Bypass. Mit dem Bypass (von vorne einstellbar) ist es möglich, eine Menge Wasser, die aus dem Systemrücklauf kommt, in den Vorlauf zu mischen.
• Synchrone Hocheffizienz-Umwälzpumpe: Wilo Para SC von 6 oder 8 Meter.
• Flanschkugelhahn mit Thermometerhaltergriff (Thermometer mit rotem Ring; 0°-120°C).
Rücklauf
• Flanschkugelhahn mit 20 mbar Rücklaufventil (Das Rücklauf-Ventil kann durch Drehen des Griffs um 45° ausgeschlossen werden) ausgestattet mit einem Thermometergriff (Thermometer mit blauem Ring; 0°C-120°C).
• T-Stück für Mischventil.
• Flansch-Sperrventil mit Anschlüssen.
• Verschraubung.
Achsabstand 125 mm.
EPP-Isolierbox (Dimensionen: 250x466x215 mm).
Eine spezielle metallene Grundplatte fixiert die Gruppe an der Isolierung und ermöglicht eine einfache Montage an der Wand oder am Speicher.
PN 10, Maximale Temperatur 110°C.
Verfügbare externe Verbindungen: 1” IG.
EINSATZBEREICH
Für Leistungen bis 38 kW (mit ∆t 15 K) und maximaler Durchfluss von 1500 l/h. Kvs: 7,0.
Die Referenzwerte wurden berechnet mit der Wilo Para SC 25/6 Umwälzpumpe (Nennförderhöhe von 6 m).
Für Leistungen bis 20 kW (mit ∆t 8 K) und maximaler Durchfluss von 2200 l/h. Kvs: 7,0.
Die Referenzwerte wurden berechnet mit der Wilo Para SC 25/8 Umwälzpumpe (Nennförderhöhe von 8 m).
Informationen zur genauen Dimensionierung oder zu höheren Durchflussraten finden Sie in der folgenden Tabelle oder in den Diagrammen in der Anleitung.
|
Code
|
Leistungsverzeichnis |
Connessioni esterne
|
Circolatore
|
|---|---|---|---|
| 20359R-M33-MHCP6 | G 1" F | Wilo Para 25/6 SC | |
|
20359R-M33-MHCP6. BRV ModvlvS CLIMA M. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm) completamente montato e collaudato. Centralina climatica integrata per un circuito di riscaldamento miscelato, provvista di sensor-box e sonda di temperatura esterna; connessione CAN-Bus per il collegamento di più moduli idraulici. Miscelatrice a tre vie con servomotore M21D (230 V, 3 punti, 2 min) premontato, provvista di by-pass di ricircolo. Box di isolamento in PPE. Ingombri: 250x466x215 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/6 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 38 kW (con Δt 15 K) e portata di 2,2 m3/h. Valore Kvs 7,0 per una prevalenza residua di 2,7 mH2O. Alimentazione: 230 V AC.
|
|||
| 20359R-M33-MHCP8 | G 1" F | Wilo Para 25/8 SC | |
|
20359R-M33-MHCP8. BRV ModvlvS CLIMA M. Made in Italy. Modulo idraulico miscelato a due vie DN25 per circolatori da 1” (180 mm) completamente montato e collaudato. Centralina climatica integrata per un circuito di riscaldamento miscelato, provvista di sensor-box e sonda di temperatura esterna; connessione CAN-Bus per il collegamento di più moduli idraulici. Miscelatrice a tre vie con servomotore M21D (230 V, 3 punti, 2 min) premontato, provvista di by-pass di ricircolo. Box di isolamento in PPE. Ingombri: 250x466x215 mm. Connessioni esterne: G 1" F (ISO 228). Circolatore sincrono ad alta efficienza: Wilo Para 25/8 SC. Interasse 125 mm. Pressione massima: PN 10. Fluidi d’impiego: acqua (glicolata max. 50%). Temperatura massima del fluido: 95°C. Campo d’impiego: per potenze fino a 20 kW (con Δt 8 K) e portata di 2,2 m3/h. Valore Kvs 7,0 per una prevalenza residua di 5 mH2O. Alimentazione: 230 V AC.
|
|||
