ModvFlat
STAZIONE SATELLITE PER LA PRODUZIONE DI ACQUA CALDA SANITARIA (ACS) E LA GESTIONE DI UN CIRCUITO DI RISCALDAMENTO MISCELATO
Disponibili due modelli dove la regolazione del circuito può avvenire a punto fisso con miscelatore termostatico oppure a temperatura variabile, in funzione della temperatura esterna, tramite una moderna centralina climatica.
Il modulo, precablato in fabbrica, richiede una pompa di centrale adeguatamente dimensionata per alimentare i satelliti di tutte le unità abitative.
La costruzione modulare prevede la possibilità di installare il contatore dell’acqua e un contabilizzatore di energia per ripartire precisamente i costi alle singole unità abitative. E’ inoltre già previsto uno stacco con una valvola di isolamento per la linea dell’acqua fredda.
I componenti della stazione sono opportunamente dimensionati per garantire le seguenti prestazioni anche con energia prodotta da pompe di calore.
CAMPO D’IMPIEGO
Portata ACS fino a 30 L/min (*)
Circuito miscelato fino a 30 kW e 1300 L/h
(*) Produzione ACS a 45°C con acqua fredda a 10°C.
Con pompa di calore a 55°C: 18 L/min
Con caldaia a 68°C: 30 L/min
Caratteristiche
• Valvole di isolamento 3/4” F su ogni circuito.
• Predisposizione per contatore dell’acqua da 3/4”x110 mm (Qn 1,5).
• Valvola di bilanciamento della sovrapressione regolabile da 0,1 a 0,5 bar per portate fino a 2 m3/h.
• Predisposizione per contabilizzatore di energia da 1”x130 mm.
• Temperatura ACS regolabile da 35 a 60°C.
• Scambiatore a piastre saldobrasato in acciaio AISI 316 che può essere rimosso con facilità per eventuale manutenzione e/o pulizia.
• Circolatore ad alta efficienza.
• Mantello in lamiera verniciato RAL 9010 (opzionale)
• Dimensioni: 726x520x155 mm.

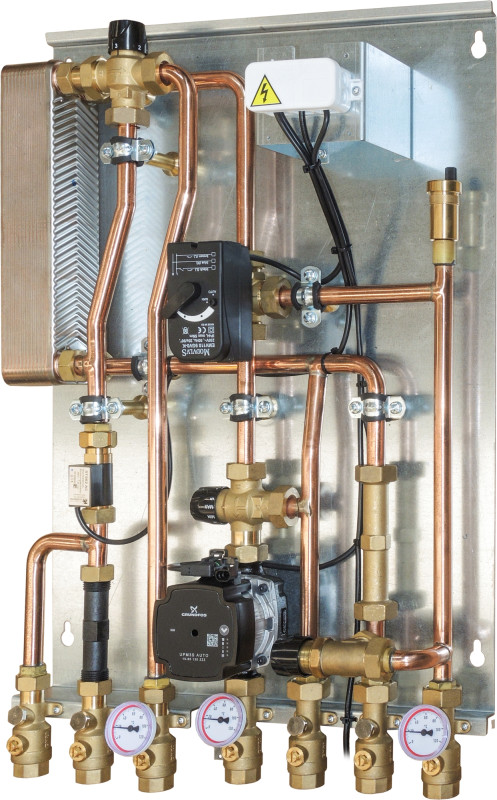

Modello a punto fisso
• Temperatura del circuito miscelato regolabile da 20 a 45°C tramite miscelatore termostatico.

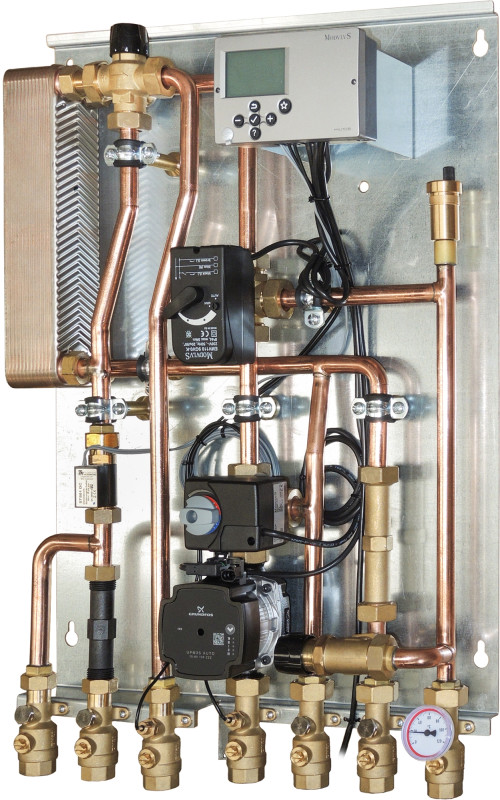

Modello a temperatura variabile
• Temperatura del circuito miscelato gestita da una moderna centralina climatica che comanda la valvola miscelatrice attuata con motore a 3 punti 230V. Collegamento bus per comando ambiente remoto (opzionale).
Modello a temperatura variabile
Codice 20 kW: 402554P-20-M3-(P6/A6)
Codice 30 kW: 402554P-30-M3-(P6/A6)
Modello a punto fisso
Codice 20 kW: 402554P-20-F3-(P6/A6)
Codice 30 kW: 402554P-30-F3-(P6/A6)
Mantello di copertura (Opzionale)
Copertura in lamiera verniciata a polvere colore bianco RAL 9010.
Dimensioni: 726x520x155 mm.
Accessori opzionali per il modello a temperatura variabile
Valvola di zona motorizzata
Valvola di zona con servomotore a 2 punti, da installare sul ramo di mandata dalla caldaia.
Codice: 031610-M11
Comando ambiente remoto
Comando remoto del sistema di riscaldamento.
Consente inoltre la commutazione riscaldamento/ACS.
Codice: RBD30
