Solo 2
GRUPPO DI CARICAMENTO STRATIFICATO

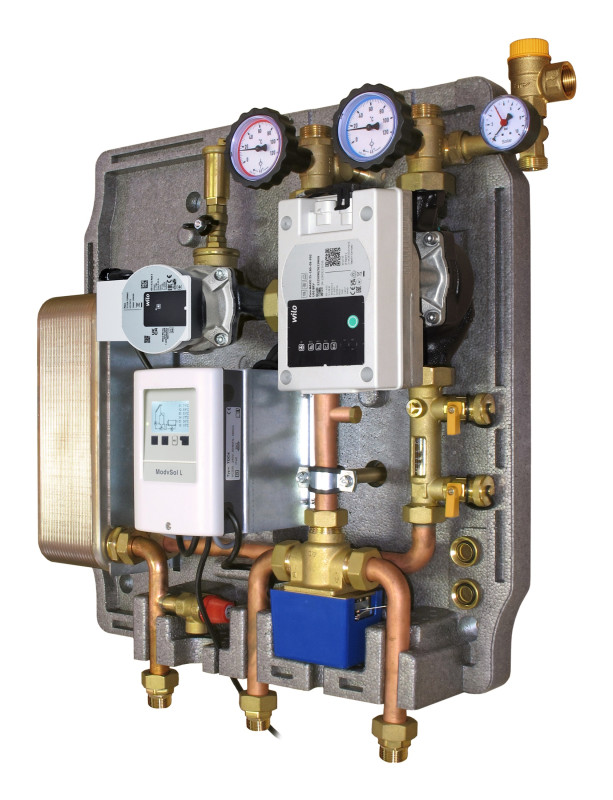

Modulo compatto completamente assemblato per la consegna del calore prodotto da un impianto solare con modalità High Flow o Low Flow.
Dotato di valvola deviatrice direttamente comandata dalla centralina e posizionata sulla mandata del circuito secondario. Interamente isolato e precablato, con centralina preprogrammata, consente un veloce e semplice montaggio. Il gruppo consiste di:
Circuito primario solare
• Misuratore/regolatore di portata con valvola di carico e scarico impianto. Alternativamente flussimetro digitale.
• Circolatore solare sincrono ad alta efficienza.
• Valvola a sfera di ritorno a 3 vie con valvola di non ritorno 10 mbar provvista di maniglia portatermometro.
• Gruppo di sicurezza 6 bar con manometro ø50 mm 0-10 bar con collegamento 3/4” maschio per vaso di espansione. Uscita scarico 3/4” F.
• Valvola a sfera di mandata con valvola di non ritorno 10 mbar provvista di maniglia portatermometro.
• Disaeratore in ottone con valvola automatica di sfiato aria e rubinetto di intercettazione.
Scambiatore di calore
• Scambiatore a piastre saldobrasato in acciaio AISI 316 per potenze differenti.
Circuito secondario
• Valvola deviatrice.
• Valvola di sicurezza TÜV 3 bar, 50 kW. Uscita scarico 3/4” F.
• Circolatore sincrono ad alta efficienza.

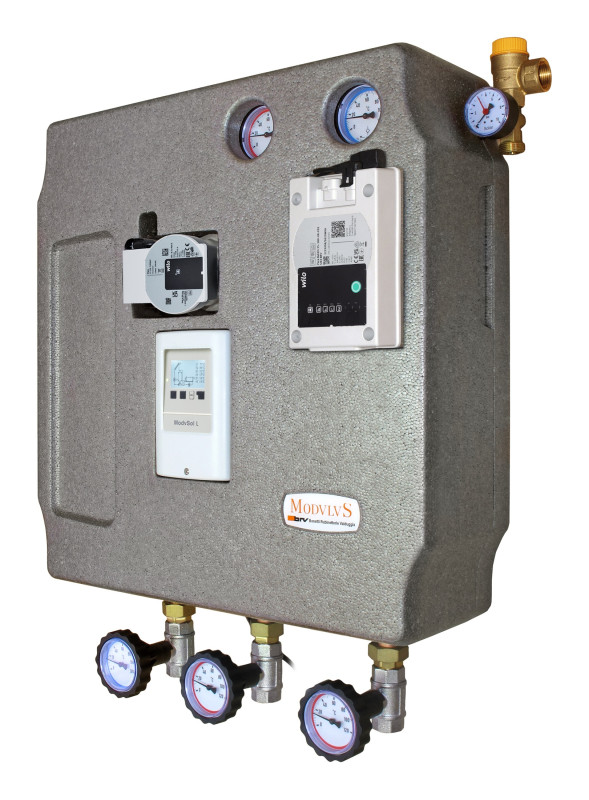

Box di isolamento in PPE (Dimensioni: 576x585x190 mm).
Una speciale piastra posteriore metallica fissa il gruppo all’isolamento e consente una facile installazione a parete.
PN 10. Temperatura continua nel circuito solare 120°C; (breve periodo: 160°C per 20 s). Temperatura massima nel circuito secondario 110°C.
Connessioni esterne disponibili:
• 1” Maschio nel circuito solare.
• 3/4” Maschio a bocchettone nel circuito secondario.
CAMPO D’IMPIEGO
Per potenze fino a 35 kW. Caricamento stratificato.
Per un dimensionamento preciso o per portate superiori, fare riferimento ai diagrammi nella sezione tecnica.
