Solo 1 ACS
GRUPPO DI CARICAMENTO ACCUMULO PER ACQUA CALDA SANITARIA (ACS)
Modulo compatto completamente assemblato per la consegna del calore prodotto da un impianto solare con modalità High Flow o Low Flow.
Applicabile in abbinamento a 1 accumulo tampone per acqua calda sanitaria (ACS). Interamente isolato e precablato, con centralina preprogrammata, consente un veloce e semplice montaggio.

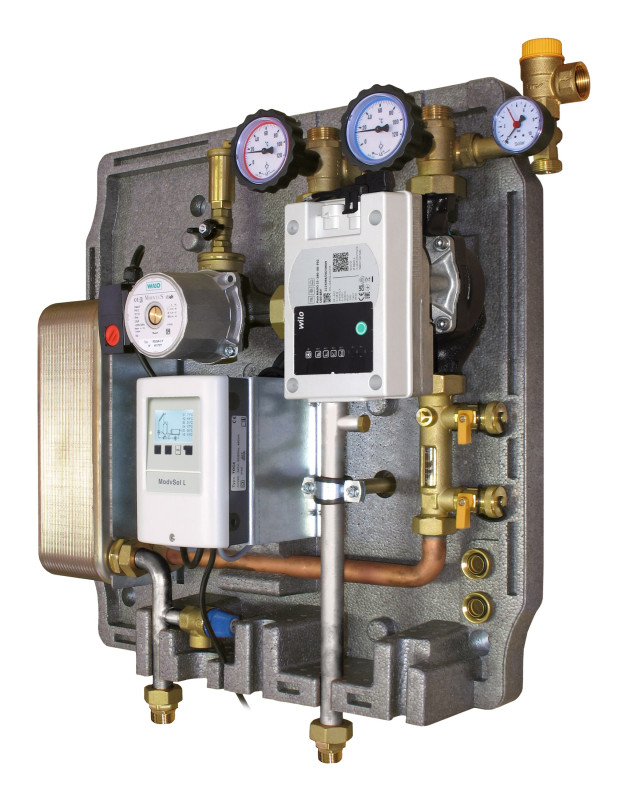

Il gruppo consiste di:
Circuito primario solare
• Misuratore/regolatore di portata con valvola di carico e scarico impianto. Alternativamente flussimetro digitale.
• Circolatore solare sincrono ad alta efficienza.
• Valvola a sfera di ritorno a 3 vie con valvola di non ritorno 10 mbar provvista di maniglia portatermometro.
• Gruppo di sicurezza 6 bar con manometro ø 50 mm 0-10 bar con collegamento 3/4” maschio per vaso di espansione. Uscita scarico 3/4” F.
• Valvola a sfera di mandata con valvola di non ritorno 10 mbar provvista di maniglia portatermometro.
• Disaeratore in ottone con valvola automatica di sfiato aria e rubinetto di intercettazione.
Scambiatore di calore
• Scambiatore a piastre saldobrasato in acciaio AISI 316 per potenze differenti.
Circuito secondario (tubazioni in acciaio INOX AISI 316):
• Valvola di sicurezza TÜV 6 bar, 50 kW, per acqua potabile. Uscita scarico 3/4” F. Altre pressioni disponibili a richiesta.
• Circolatore asincrono per acqua calda sanitaria.

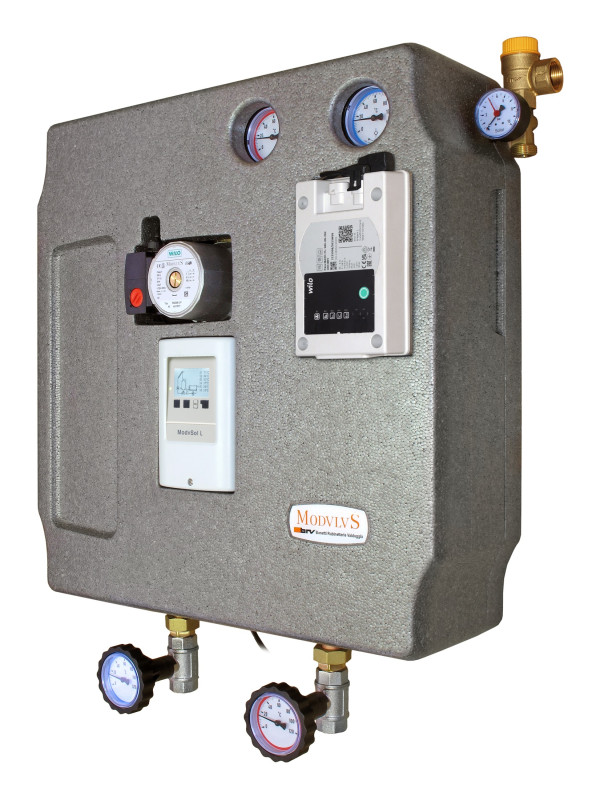

Box di isolamento in PPE (Dimensioni: 576x585x190 mm).
Una speciale piastra posteriore metallica fissa il gruppo all’isolamento e consente una facile installazione a parete.
PN 10. Temperatura continua nel circuito solare 120°C; (breve periodo: 160°C per 20 s). Temperatura massima nel circuito secondario 110°C.
Connessioni esterne disponibili
• 1” Maschio nel circuito solare.
• 3/4” Maschio a bocchettone nel circuito secondario.
CAMPO D’IMPIEGO
Per potenze fino a 35 kW. Un accumulo tampone per ACS.
Per un dimensionamento preciso o per portate superiori, fare riferimento ai diagrammi nella sezione tecnica.
