Solar Kit 2

KIT TERMOSTATICO DI COLLEGAMENTO SOLARE-CALDAIA CON TEMPERATURA DI DEVIAZIONE REGOLABILE

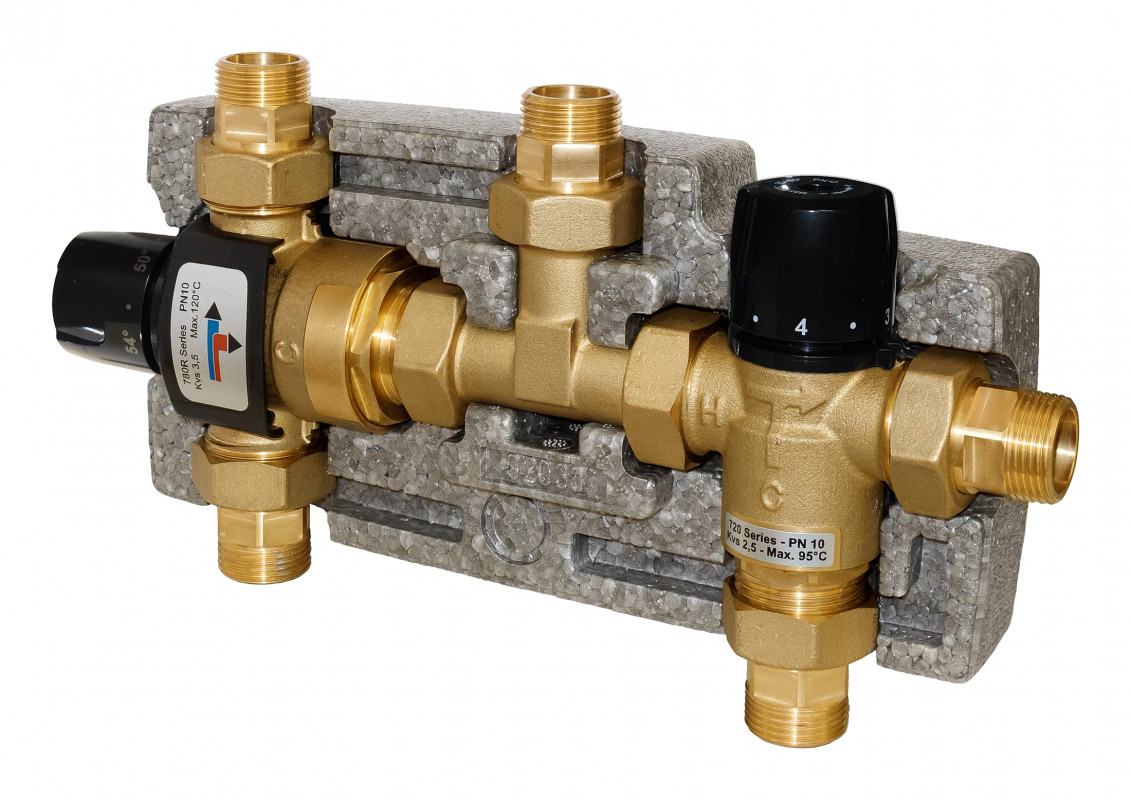

Il kit, completamente montato e collaudato, consiste di:

Ingresso
• Valvola deviatrice termostatica 1” Maschio con temperatura di deviazione regolabile da 38°C a 54°C attraverso manopola graduata - Kvs 3,5.
• Valvola di non ritorno solare e filtro inseriti nel codolo di collegamento all’accumulo solare.
• Raccordo girevole a “T” per il collegamento a lla caldaia con accumulo.

Uscita
• Miscelatore termostatico antiscottatura 1” Maschio - con Kvs 2,5. Controllo della temperatura inviata all’utenza regolabile con manopola da 35°C a 60°C.
• Valvola di non ritorno solare e filtro inseriti nel codolo di collegamento acqua fredda.

Interasse 163 mm (95 mm caldaia).

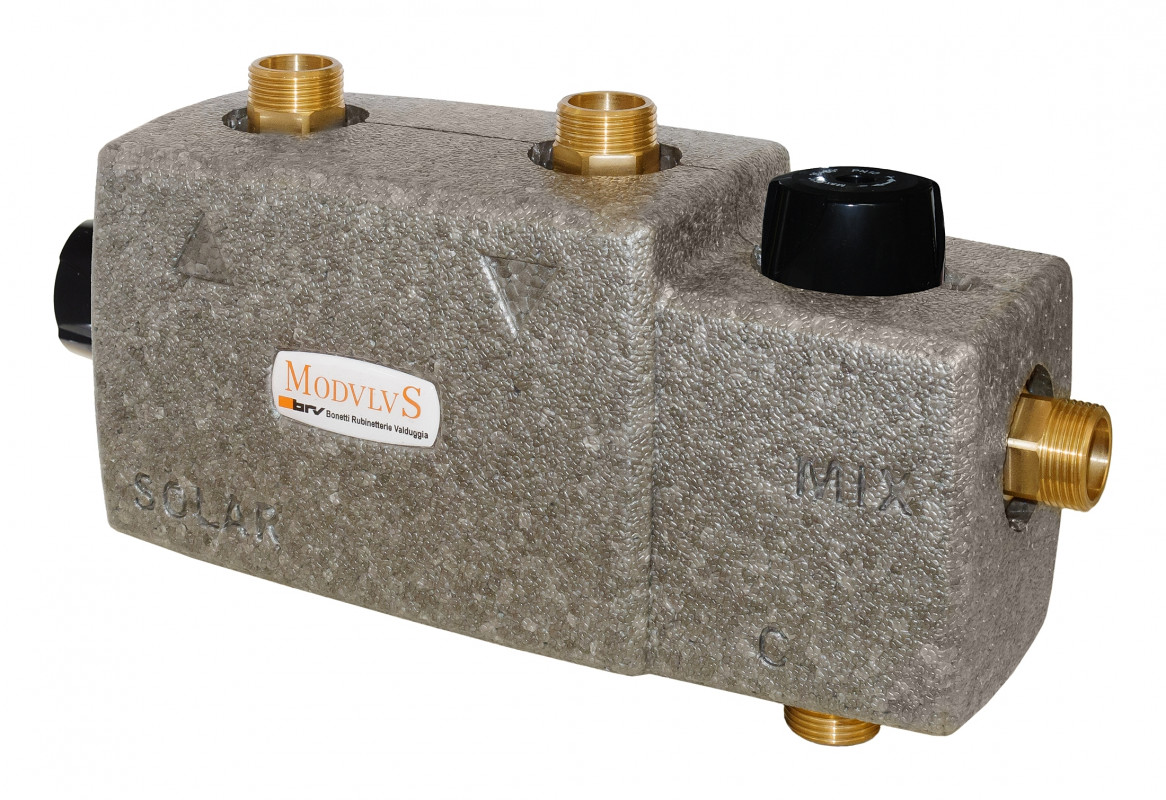

Box di isolamento in PPE (Dimensioni: 255x125x100 mm).
Raccordo centrale a “T” con posizione angolare regolabile degli attacchi.
In alcune posizioni è necessario rimuovere l’isolamento.

• Pressione massima statica 10 bar (PN 10); dinamica 5 bar.
• Massimo rapporto fra le pressioni 2:1.
• Temperatura massima ingresso: continua 100°C (breve periodo: 120°C per 20 s).
• Campo di regolazione temperatura deviatore: 38÷54°C.
• Commutazione 4K (tra 42 e 52°C).
• Campo di regolazione temperatura in utenza: 35÷60°C.
• Precisione ± 1°C.

Connessioni esterne disponibili: 3/4” Maschio (codolo girevole)

Codice 3/4” Kvs 1,7: 103736-1.7

Kvs disponibili:
1.7 per medie utenze; max. 49 l/min (3 bar)

Temperatura di deviazione:
Regolabile da 38°C a 54°C
