Solar Kit 1
KIT TERMOSTATICO DI COLLEGAMENTO SOLARE-CALDAIA

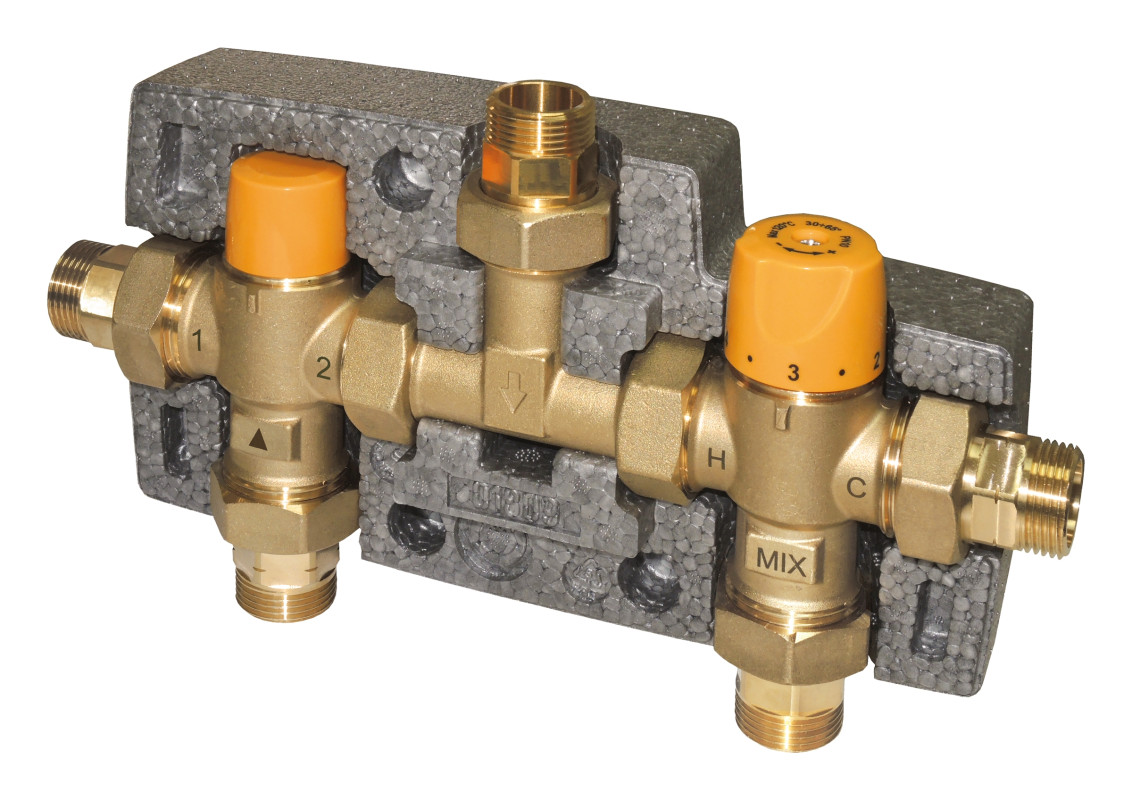

Il kit, completamente montato e collaudato, consiste di:
Ingresso
• Valvola deviatrice termostatica 1” Maschio con taratura fissa a 48°C. Corpo in lega di ottone antidezincificazione.
• Valvola di non ritorno solare e filtro inseriti nel codolo di collegamento all’accumulo solare.
• Raccordo girevole a “T” per il collegamento alla caldaia con accumulo.
Uscita
• Miscelatore termostatico antiscottatura 1” Maschio. Corpo in lega di ottone antidezincificazione. Controllo della temperatura inviata all’utenza regolabile con manopola da 30°C a 65°C.
• Valvola di non ritorno solare e filtro inseriti nel codolo di collegamento acqua fredda.
Interasse 136 mm.

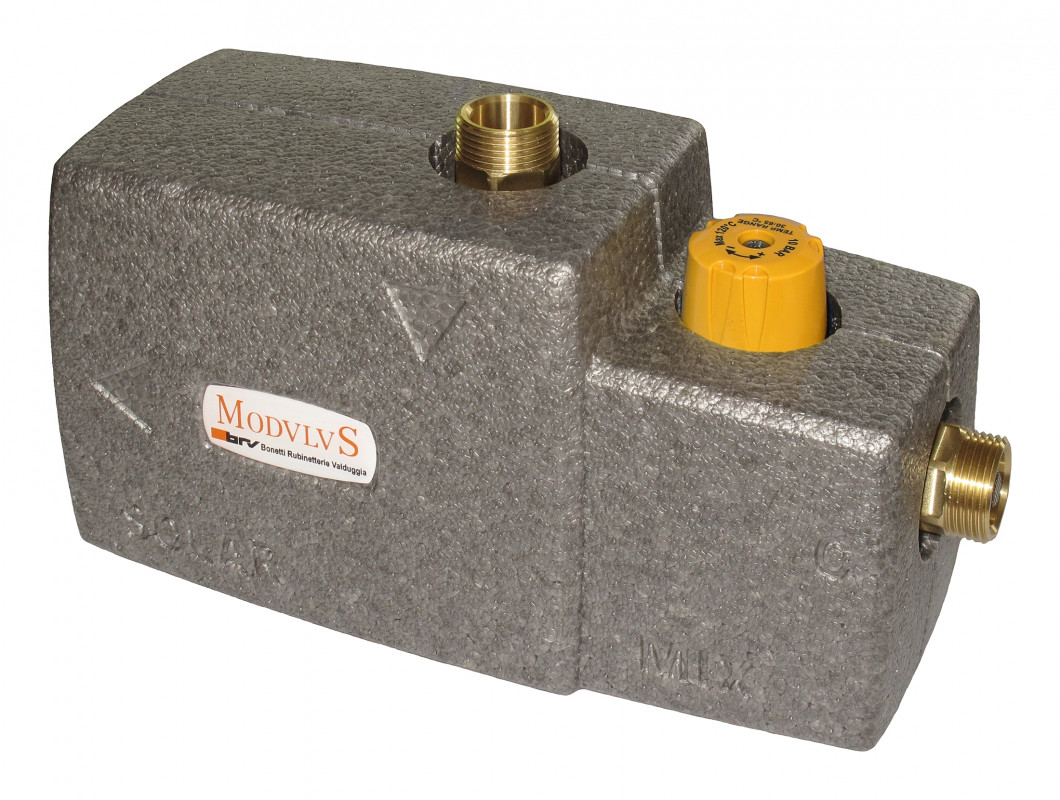

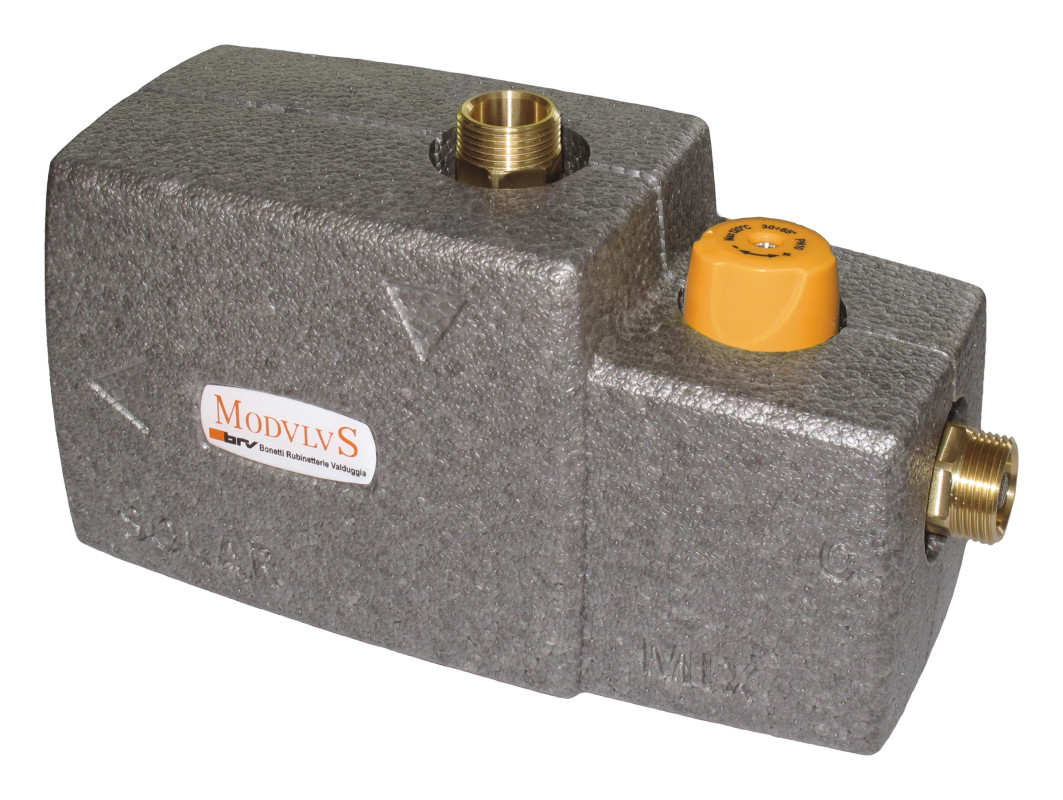

Box di isolamento in PPE (Dimensioni: 234x128x100 mm).
Raccordo centrale a “T” con posizione angolare regolabile degli attacchi.
In alcune posizioni è necessario rimuovere l’isolamento.
• Pressione massima statica 10 bar (PN 10); dinamica 5 bar.
• Massimo rapporto fra le pressioni 2:1.
• Temperatura massima ingresso: continua 100°C; (breve periodo: 120°C per 20 s).
• Campo di regolazione temperatura: 30÷65°C. Precisione ± 2°C.
Connessioni esterne disponibili: 3/4” Maschio (codolo girevole).
Codice 3/4” Kvs 1,2: 103685-1.2
Codice 3/4” Kvs 1,7: 103685-1.7
Kvs disponibili:
1.2 = Piccole utenze; max. 35 l/min (3 bar)
1.7 = Medie utenze; max. 49 l/min (3 bar)
