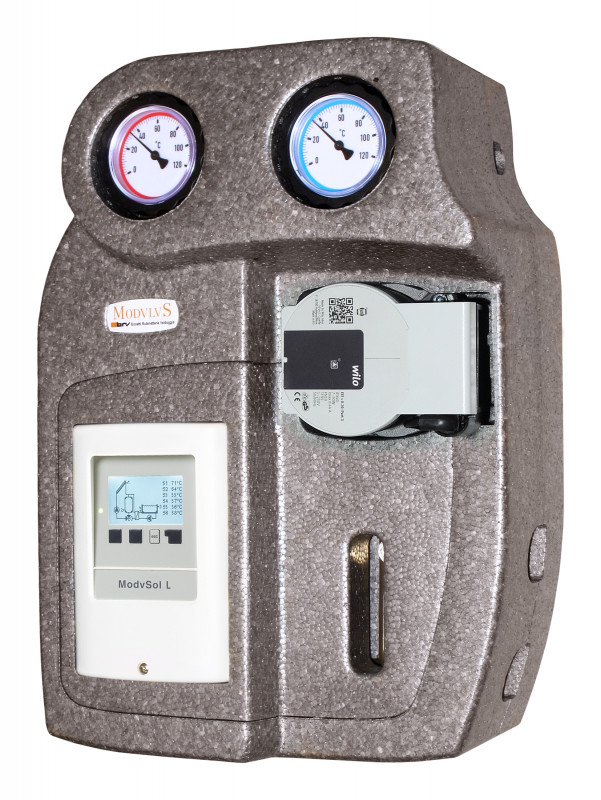

S2 Solar 20 Drain-Back

MODULO SOLARE A 2 VIE PER IMPIANTI DRAIN-BACK CON CIRCOLATORE SOLARE AD ALTA EFFICIENZA E CENTRALINA INTEGRATA

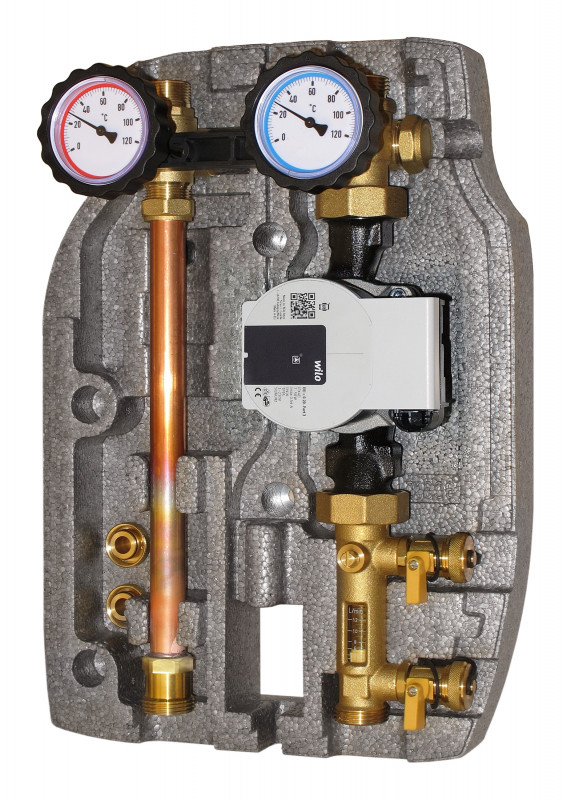

Il gruppo con circolatore solare da 1” (180 mm), completamente montato e collaudato, consiste di:

Ritorno
• Misuratore regolatore di portata con valvole di carico e scarico impianto.
• Circolatore solare sincrono ad alta efficienza.
• Valvola a sfera flangiata a 3 vie provvista di maniglia porta termometro (termometro con anello blu; 0°C-120°C). Tappo laterale per ulteriori connessioni.

Andata
• Valvola a sfera a compressione provvista di maniglia porta termometro (termometro con anello rosso; 0°C-120°C).
• Tubo di raccordo e connessione.

Centralina solare ModvSol M oppure ModvSol L precablata comprensiva di 3 sonde in silicone. Cavo di alimentazione centralina con spina Schuko. Cavo di alimentazione e cavo di comando PWM per il circolatore.

Interasse 125 mm. Box di isolamento in PPE (Dimensioni: 308x434x169 mm).
Una speciale piastra posteriore metallica fissa il gruppo all’isolamento e consente una facile installazione sia alla parete che al bollitore.
PN 10. Temperatura continua 120°C; (breve periodo: 160°C per 20 s).
Connessioni esterne disponibili: 22 mm a compressione, 3/4” Maschio e 1” Maschio.

Codice 22 mm: 422-xx-PST(8/13)-(M3S/L3S)
Codice 3/4” Maschio: 403-xx-PST(8/13)-(M3S/L3S)
Codice 1” Maschio: 404-xx-PST(8/13)-(M3S/L3S)

Flussimetri disponibili:
06 = 1-6 l/min
12 = 2-12 l/min
28 = 8-28 l/min

Circolatori disponibili:
Wilo Para ST 25/8 iPWM (PST8)
Wilo Para ST 15/13 iPWM (PST13)

Centraline disponibili:
ModvSol M (M3S)
ModvSol L (L3S)
