S2 Solar 2
MODULO SOLARE A 2 VIE PER ALTE PORTATE

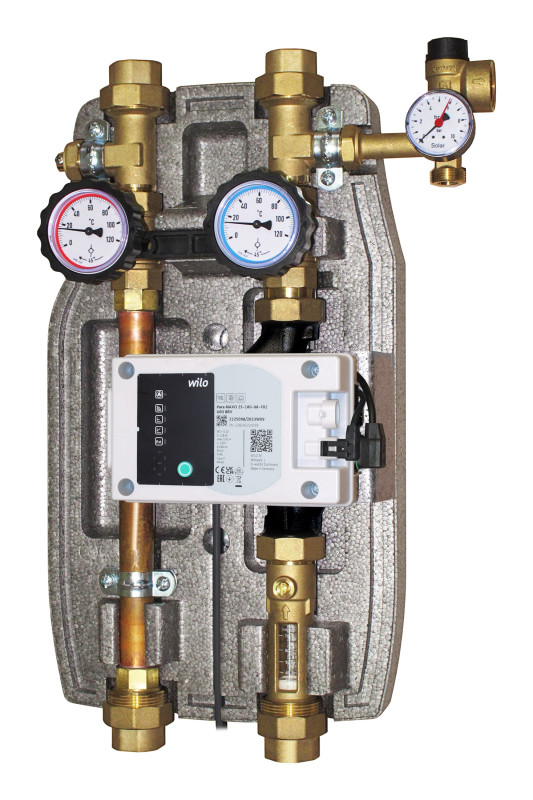

Il gruppo con circolatore solare da 1” (180 mm), completamente montato e collaudato, consiste di:
Ritorno
• Misuratore regolatore di portata 5-42 l/min o 20-70 l/min.
• Circolatore solare sincrono ad alta efficienza, comando 0-10V.
• Valvola a sfera con valvola di non ritorno 18 mbar (la valvola di non ritorno può essere esclusa ruotando la maniglia di 45°) provvista di maniglia porta termometro (termometro con anello blu; 0°C-120°C).
• Raccordo a “T” per gruppo di sicurezza.
• Gruppo di sicurezza 6 bar con manometro ø50 mm 0-10 bar con collegamento 3/4” maschio per vaso d’espansione. Uscita scarico 1” F.
Andata
• Raccordo a “T” con pozzetto portasonda ø6 mm.
• Valvola a sfera con valvola di non ritorno 18 mbar (la valvola di non ritorno può essere esclusa ruotando la maniglia di 45°) provvista di maniglia porta termometro (termometro con anello rosso; 0°C-120°C).
• Tubo di raccordo e connessione.

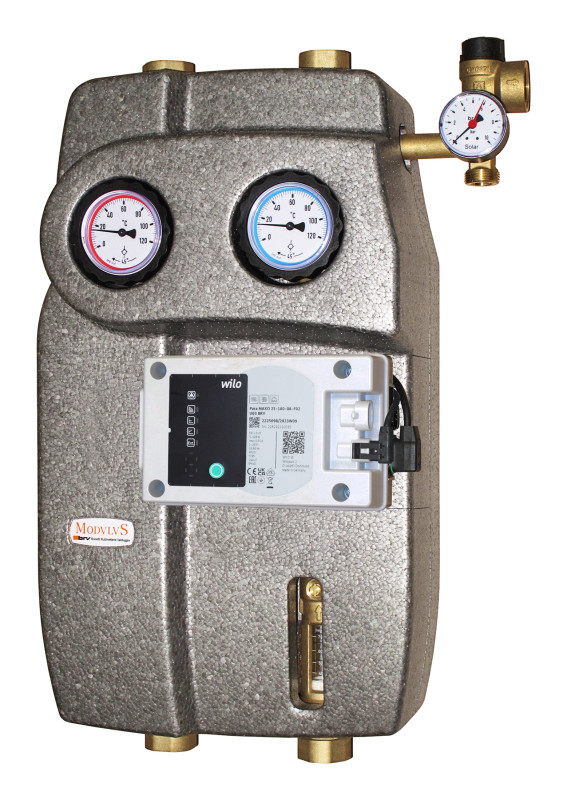

Interasse 125 mm. Box di isolamento in PPE (Dimensioni: 285x500x170 mm).
Una speciale piastra posteriore metallica fissa il gruppo all’isolamento e consente una facile installazione sia alla parete che al bollitore.
PN 10. Temperatura continua 120°C; (breve periodo: 160°C per 20 s).
Connessioni esterne disponibili: 1”1/4 Maschio, 1”1/2 Maschio e 1” Femmina con bocchettone.
CAMPO D’IMPIEGO
Per potenze fino a 100 kW
Codice 1” Femmina: 304F647-xx-PA1-8
Codice 1”1/4 Maschio: 305647-xx-PA1-8
Codice 1”1/2 Maschio: 306647-xx-PA1-8
Flussimetri disponibili:
42 = 5-42 l/min
70 = 20-70 l/min
Circolatori disponibili:
Wilo Para Maxo 25-180-08 (PA1-8)
