S2 Solar 2

MODULO SOLARE A 2 VIE

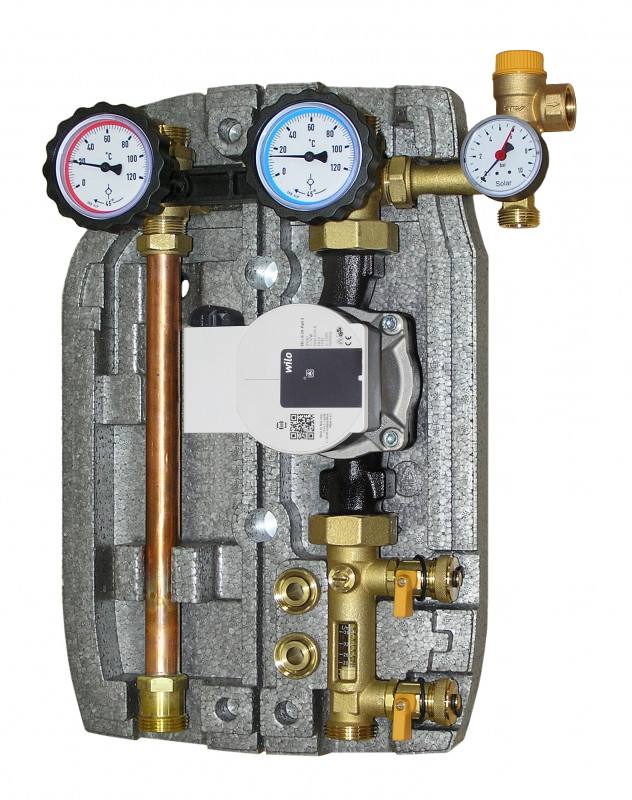

Il gruppo con circolatore solare da 1” (180 mm), completamente montato e collaudato, consiste di:

Ritorno
• Misuratore regolatore di portata con valvole di carico e scarico impianto.
• Circolatore solare sincrono ad alta efficienza comprensivo di cavi.
• Valvola a sfera flangiata a 3 vie con valvola di non ritorno 10 mbar (la valvola di non ritorno può essere esclusa ruotando la maniglia di 45°) provvista di maniglia porta termometro (termometro con anello blu; 0°C-120°C).
• Gruppo di sicurezza 6 bar con manometro ø50 mm 0-10 bar con collegamento 3/4” maschio per vaso d’espansione. U scita scarico 3/4” F.

Andata
• Valvola a sfera a compressione con valvola di non ritorno 10 mbar (la valvola di non ritorno può essere esclusa ruotando la maniglia di 45°)
provvista di maniglia porta termometro (termometro con anello rosso; 0°C-120°C).
• Tubo di raccordo e connessione.

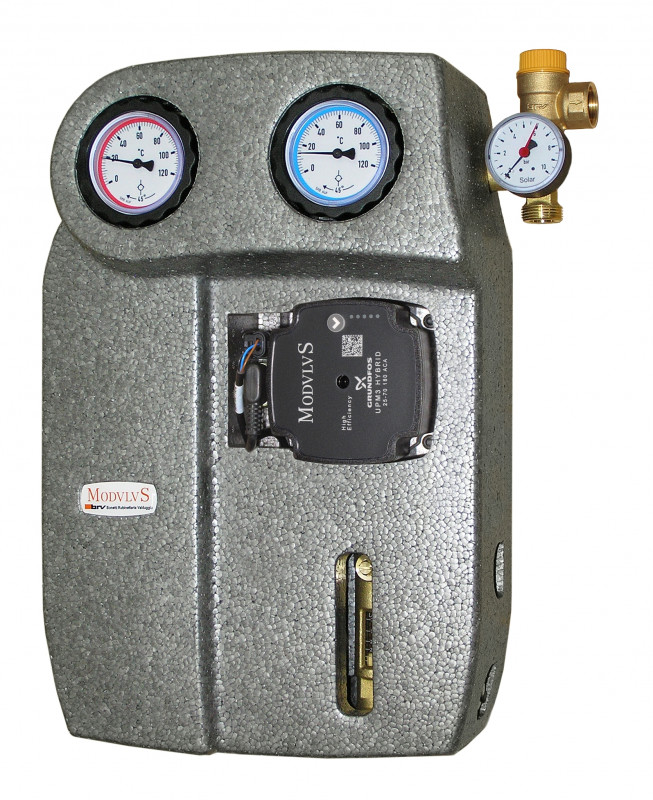

Interasse 125 mm. Box di isolamento in PPE (Dimensioni: 277x425x150 mm).
Una speciale piastra posteriore metallica fissa il gruppo all’isolamento e consente una facile installazione sia alla parete che al bollitore.
PN 10. Temperatura continua 120°C; (breve periodo: 160°C per 20 s).
Connessioni esterne disponibili: 22 mm a compressione, 3/4” Maschio e 1” Maschio.

CAMPO D’IMPIEGO
Per potenze fino a 50 kW

Codice 22 mm: 322647AR-xx-(PST6/PST8/US75)
Codice 3/4” Maschio: 303647AR-xx-(PST6/PST8/US75)
Codice 1” Maschio: 304647AR-xx-(PST6/PST8/US75)

Flussimetri disponibili:
06 = 1-6 l/min
12 = 2-12 l/min
28 = 8-28 l/min
38 = 8-38 l/min

Circolatori disponibili:
Wilo Para ST 25/6 iPWM (PST6)
Wilo Para ST 25/8 iPWM (PST8)
Grundfos UPM3 Hybrid 25-70 (US75)
