S2 Exchange

MODULO SOLARE DI SCAMBIO TERMICO

Modulo di scambio termico isolato per circuiti solari, in ottone stampato.

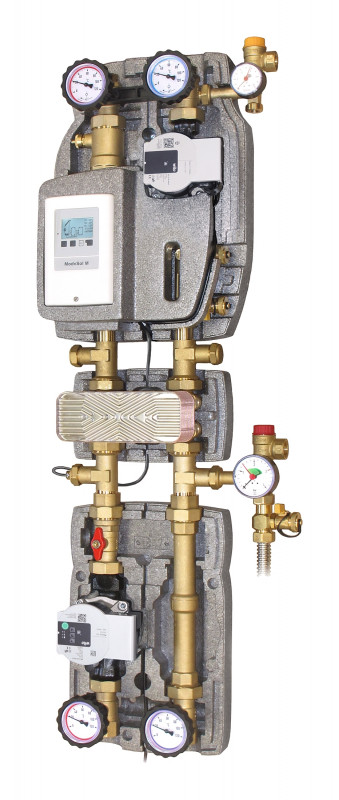

Con questo dispositivo è possibile collegare un impianto solare senza un bollitore specifico (doppia serpentina) o direttamente nel puffer.

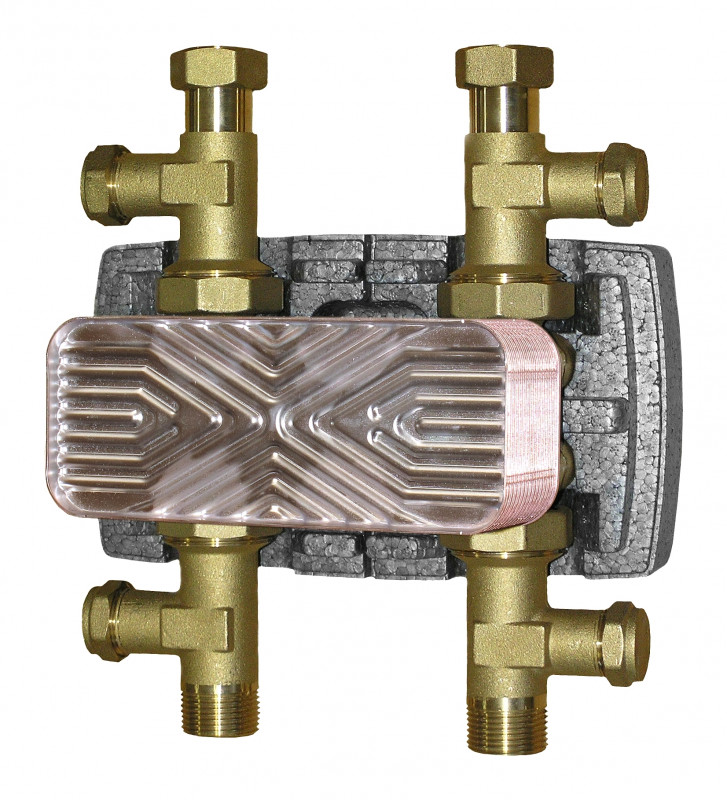

Scambiatore di calore a piastre, asimmetrico, saldobrasato, in acciaio AISI 316. Predisposto per la connessione diretta ai moduli solari a 2 vie da 1” attraverso un raccordo girevole.
E’ possibile collegare vari accessori in corrispondenza dei raccordi a “T”; un pozzetto portasonda ø6 mm è già presente sul ramo di mandata del circuito solare (primario).

Interasse 125 mm.

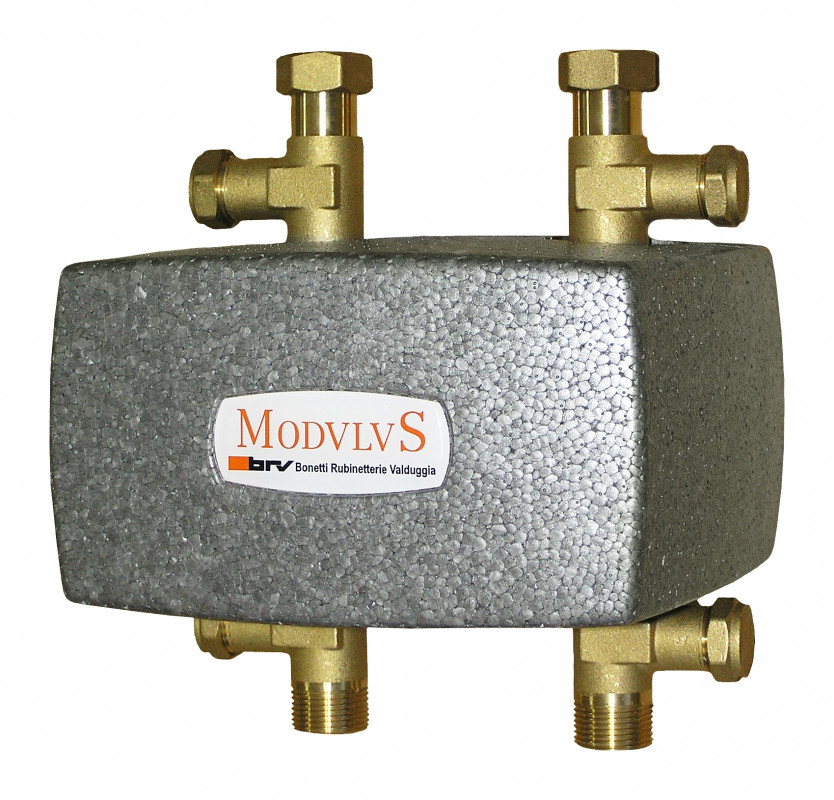

Box di isolamento in PPE (Dimensioni: 250x143x218 mm).

PN 10. Temperatura continua 100°C; (breve periodo: 160°C per 20 s).
Connessioni esterne disponibili: 1” calotta (circuito solare primario) x 1” Maschio (circuito bollitore secondario).

Per un dimensionamento preciso o per portate superiori, fare riferimento ai diagrammi nella sezione tecnica.
