S1 Solar 10 T

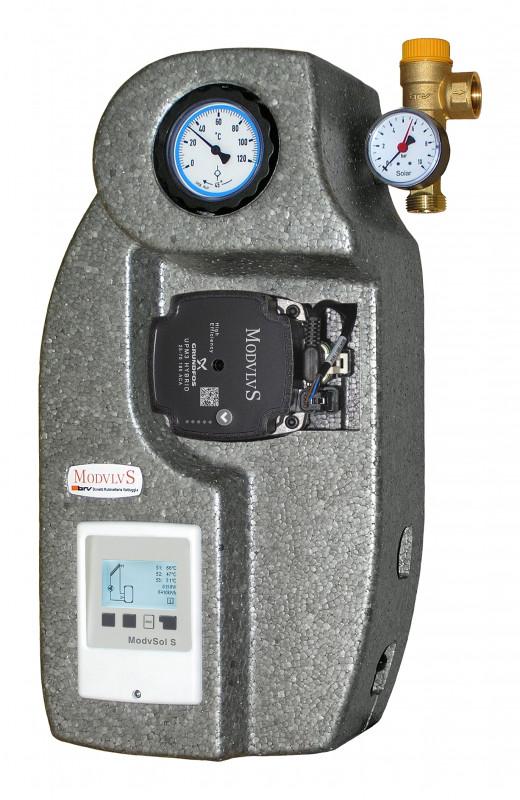

MODULO SOLARE MONOVIA CON CENTRALINA INTEGRATA

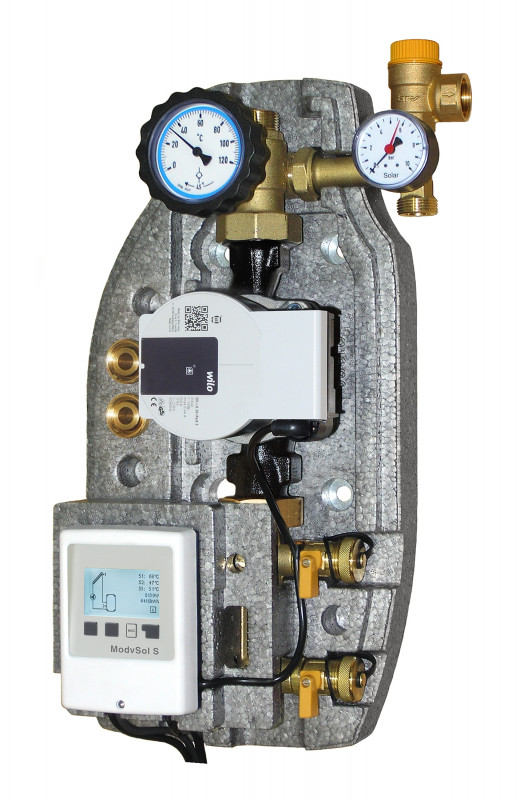

Il gruppo con circolatore solare da 1” (180 mm), completamente montato e collaudato, consiste di:

Ritorno
• Misuratore regolatore di portata con valvole di carico e scarico impianto.
• Circolatore solare sincrono ad alta efficienza.
• Valvola a sfera flangiata a 3 vie con valvola di non ritorno 10 mbar (la valvola di non ritorno può essere esclusa ruotando la maniglia di 45°) provvista di maniglia porta termometro (termometro con anello blu; 0°C-120°C).
• Gruppo di sicurezza 6 bar con manometro ø50 mm 0-10 bar con collegamento 3/4” maschio per vaso d’espansione. Uscita scarico 3/4” F.

Centralina solare ModvSol S+T precablata comprensiva di 3 sonde in silicone, per il controllo di impianti solari con integrazione al serbatoio, grazie alla funzione termostato. Power box esterno predisposto per l’alimentazione della centralina ed il collegamento al relè di integrazione (caldaia, pompa o valvola, resistenza elettrica max. 3 kW).

Box di isolamento in PPE (Dimensioni: 215x440x150 mm).
Una speciale piastra posteriore metallica fissa il gruppo all’isolamento e consente una facile installazione sia alla parete che al bollitore.
PN 10. Temperatura continua 120°C; (breve periodo: 160°C per 20 s).
Connessioni esterne disponibili: 22 mm a compressione, 3/4” Maschio e 1” Maschio.

CAMPO D’IMPIEGO
Per potenze fino a 50 kW

Codice 22 mm: 122-xx-PST(6/8)-S+T
Codice 3/4” Maschio: 103-xx-PST(6/8)-S+T
Codice 1” Maschio: 104-xx-PST(6/8)-S+T

Flussimetri disponibili:
06 = 1-6 l/min
12 = 2-12 l/min
28 = 8-28 l/min
38 = 8-38 l/min

Circolatori disponibili:
Wilo Para ST 25/6 iPWM (PST6)
Wilo Para ST 25/8 iPWM (PST8)

Centraline disponibili:
ModvSol S+T (S+T)
