ModvFresh 2 PDC con ricircolo

GRUPPO DI PRODUZIONE ISTANTANEA DI ACQUA CALDA SANITARIA (ACS) CON REGOLAZIONE ELETTRONICA E CIRCUITO DI RICIRCOLO

Applicazioni: su accumulatori inerziali (puffer) connessi a circuiti termici tradizionali, pompe di calore, solare termico e a biomassa. Garantisce la produzione di acqua calda sanitaria istantanea, evitando fenomeni di inquinamento batterico, tipo legionellosi ecc. dovute alla stagnazione dell’acqua riscaldata. Il generoso dimensionamento dello scambiatore consente di produrre ACS a 45°C con una temperatura di soli 50°C nel puffer ed un ritorno di circa 25°C, mantenendo quindi un’ottima stratificazione nello stesso.

Le dimensioni compatte consentono una facile installazione su serbatoi di piccole dimensioni o a muro anche in configurazione cascata. Il dispositivo, tramite un’elettronica dedicata, modula la velocità del circolatore primario ad alta efficienza, da un minimo del 10% fino al 100%, in modo da garantire in ogni istante una temperatura precisa di utilizzo (es. 45°C). La variazione di portata richiesta viene letta istantaneamente da un sensore digitale che fornisce all’elettronica le informazioni di portata e temperatura, modulando conseguentemente la velocità del circolatore.

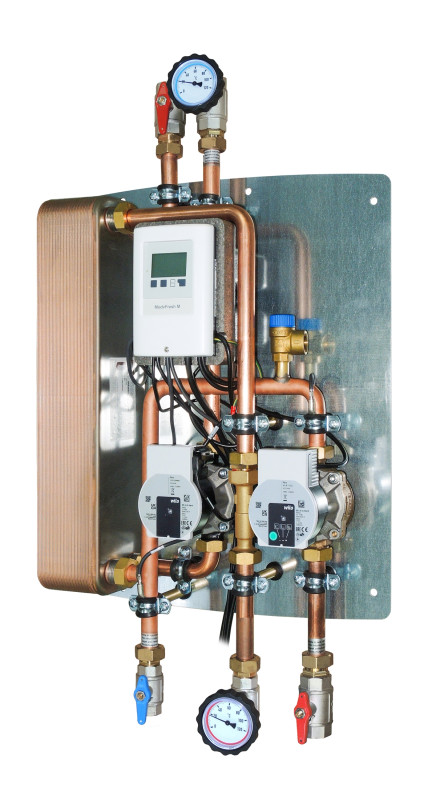

Un modello disponibile, completamente premontato e precablato:
con portata fino a 40 L/min, per impianti di uso domestico o piccole comunità.

Caratteristiche
• Circolatori ad alta efficienza;
• Temperatura acqua calda prodotta: 45°C con temperatura di rete di 10°C.
• La temperatura dell’ACS è comunque regolabile ogni singolo grado da 30 a 70°C;
• Scambiatore a piastre saldobrasato in acciaio AISI 316 di grande superficie: garantisce un importante scambio termico che consente il ritorno dell’acqua al puffer con una temperatura fino a 25°C.
• Ricircolo: funzionamento “a richiesta” o “con fasce orarie”; temperatura selezionabile a piacimento fino a 40°C;
• Lo scambiatore può essere rimosso con facilità per eventuale manutenzione e/o pulizia;
• Contabilizzazione dell’energia utilizzata grazie al sensore digitale (temperatura dell’acqua fredda fissata a 10°C);

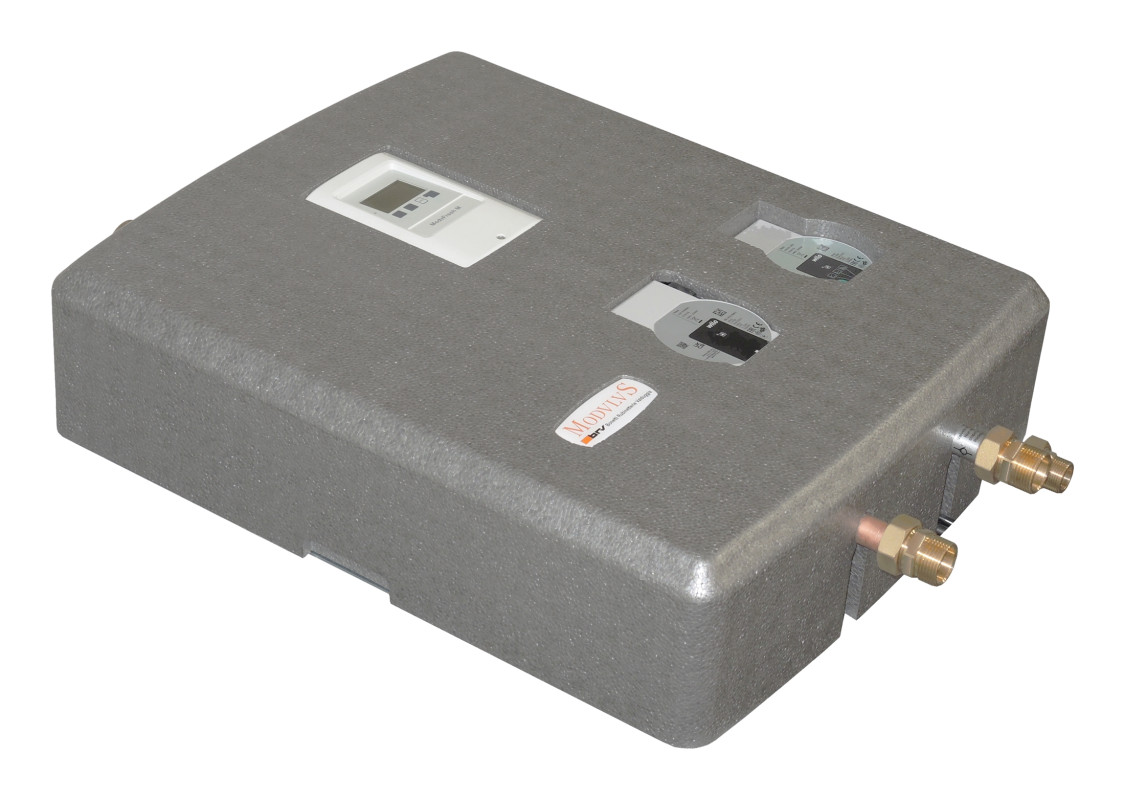

• Completamente isolato termicamente con guscio in PPE (500x610x150 mm). Una speciale piastra metallica posteriore consente una facile installazione sia a parete che al puffer;
• Il gruppo viene fornito con estremità “a bocchettone” da 1” maschio nel circuito del puffer, da 3/4” maschio nel circuito ACS e per la linea di ricircolo.

Sensor Box
Per un collegamento veloce e funzionale delle sonde di temperatura e valvole non è necessario agire sulla centralina, ma è sufficiente inserire i cavi nei connettori automatici dei sensor box.

Caratteristiche tecniche ModvFresh 2 PDC
Pressione massima ammissibile (senza colpi d’ariete): 10 bar
Temperatura d’esercizio: 2 ÷ 95°C
Dimensione delle connessioni:
minimo DN20 (Cu 22x1) in prossimità del serbatoio;
ricircolo DN20 (Cu 22x1)

CAMPO D’IMPIEGO
Per potenza massima di 125 kW e portata fino a 40 L/min.
Temperatura nominale di mandata del puffer: 50°C.
Temperatura nominale di ingresso dalla rete idrica: 10°C.
Temperatura di produzione ACS nominale 45°C, regolabile da 30°C a 70°C.
Temperatura linea di ricircolo regolabile da 10°C a 40°C.

Codice 3/4”: 031325-125-40
