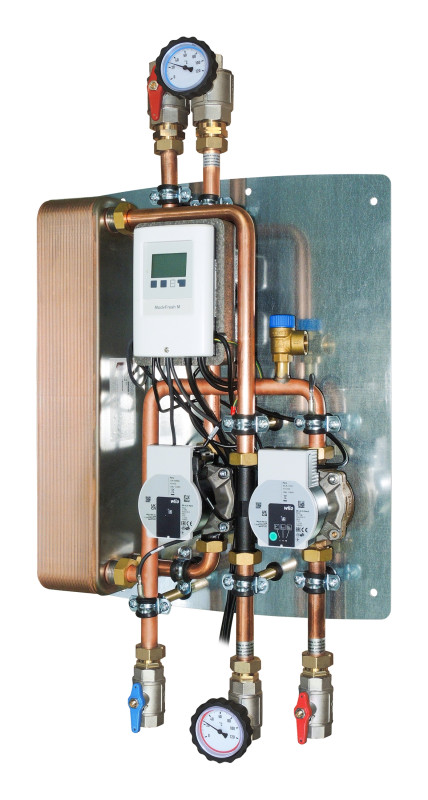

ModvFresh 2 80 L/min con ricircolo

GRUPPO DI PRODUZIONE ISTANTANEA DI ACQUA CALDA SANITARIA (ACS) CON REGOLAZIONE ELETTRONICA E CONTROLLO TEMPERATURA DI RITORNO DEL CIRCUITO PRIMARIO, CON CIRCUITO DI RICIRCOLO. FUNZIONE TERMOSTATO. SPECIFICO PER ALTE PORTATE

Applicazioni: su accumulatori inerziali o simili, connessi a circuiti ad energia solare termica, caldaie a legna, pellet, biomassa ecc. Garantisce la produzione di acqua calda sanitaria istantanea, evitando fenomeni di inquinamento batterico, tipo legionellosi ecc. dovute alla stagnazione dell’acqua riscaldata. Controllo e comando della fonte di integrazione del serbatoio per mantenere la temperatura di stoccaggio minima necessaria. Il generoso dimensionamento dello scambiatore consente di produrre ACS a 45°C fino alla portata di 80 L/min con una temperatura di 68°C nel puffer ed un ritorno di circa 25°C, mantenendo quindi un’ottima stratificazione nello stesso.

Il dispositivo, tramite un’elettronica dedicata, modula la velocità del circolatore primario ad alta efficienza, da un minimo del 10% fino al 100%, in modo da garantire in ogni istante una temperatura precisa di utilizzo (es. 45°C). La variazione di portata richiesta viene letta istantaneamente da un sensore digitale che fornisce all’elettronica le informazioni di portata e temperatura, modulando conseguentemente la velocità del circolatore.

Completamente premontato e precablato. 200 kW con portata fino a 80 l/min, per impianti di piccole comunità.

Caratteristiche
• Circolatori ad alta efficienza e controllo temperatura di ritorno del circuito primario tramite una valvola deviatrice opzionale;
• Controllo temperatura di ritorno del circuito primario tramite una valvola deviatrice opzionale;
• Funzione termostato di integrazione del serbatoio: attiva la fonte di energia qualora la temperatura dell’accumulatore non sia soddisfatta secondo gli orari impostati;
• Sensor box esterni per collegare agevolmente le sonde e i relè esterni;
• La temperatura dell’ACS è regolabile ogni singolo grado fino da 30°C a 70°C;
• La temperatura minima richiesta in ingresso sullo scambiatore di calore è di 60°C per garantire le prestazioni dichiarate alla portata massima (con Δt termico di circa 35 K);
• Scambiatore a piastre saldobrasato in acciaio AISI 316 di grande superficie: garantisce un importante scambio termico che consente il ritorno dell’acqua al puffer con una temperatura fino a circa 25°C;
• Lo scambiatore può essere rimosso con facilità per eventuale manutenzione e/o pulizia;
• Ricircolo: funzionamento “a richiesta” o “con fasce orarie”; temperatura selezionabile a piacimento fino a 40°C;
• Contabilizzazione dell’energia utilizzata grazie al sensore digitale (temperatura dell’acqua fredda fissata a 10°C);

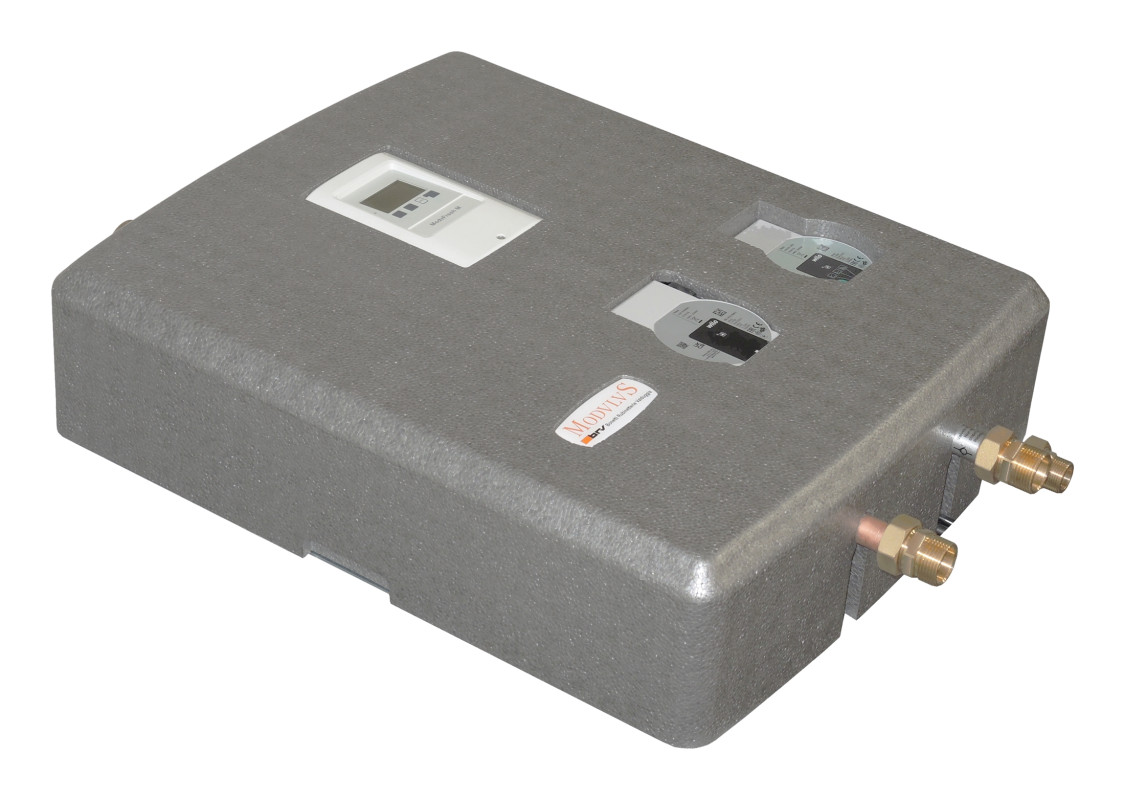

• Completamente isolato termicamente con guscio in PPE (500x610x150 mm). Una speciale piastra metallica posteriore consente una facile installazione sia a parete che al puffer;
• Il gruppo viene fornito con estremità “a bocchettone” da 1”1/4 maschio nel circuito del puffer, da 1” maschio nel circuito ACS e 3/4” maschio per la linea di ricircolo.

Sensor Box
Per un collegamento veloce e funzionale delle sonde di temperatura e valvole non è necessario agire sulla centralina, ma è sufficiente inserire i cavi nei connettori automatici dei sensor box.

Caratteristiche tecniche ModvFresh 2 80 L/min
• Pressione massima ammissibile (senza colpi d’ariete): 10 bar
• Temperatura d’esercizio: 2 ÷ 95°C
• Perdita di carico nel circuito secondario alla portata di 80 l/min: 12 mH2O
• Perdita di carico nel circuito di ricircolo (alla portata di 5 l/min): 0,3 mH2O
Dimensione delle connessioni: minimo DN25 (Cu 28x1,5); ricircolo DN20 (Cu 22x1)

CAMPO D’IMPIEGO
Per potenza massima di 200 kW e portata fino a 80 l/min.
Temperatura nominale di mandata del puffer: 60°C.
Temperatura nominale di ingresso dalla rete idrica: 10°C.
Temperatura di produzione ACS nominale 45°C, regolabile da 30°C a 70°C.
Temperatura linea di ricircolo regolabile da 10°C a 40°C.

Codice 1”: 041315-200-80
