ModvFresh 2
GRUPPO DI PRODUZIONE ISTANTANEA DI ACQUA CALDA SANITARIA (ACS) CON REGOLAZIONE ELETTRONICA
Applicazioni: su accumulatori inerziali (puffer) connessi a circuiti termici tradizionali, pompe di calore, solare termico e a biomassa. Garantisce la produzione di acqua calda sanitaria istantanea, evitando fenomeni di inquinamento batterico, tipo legionellosi ecc. dovute alla stagnazione dell’acqua riscaldata. Le dimensioni compatte consentono una facile installazione anche su serbatoi di piccole dimensioni.
Il dispositivo, tramite un’elettronica dedicata, modula la velocità del circolatore primario ad alta efficienza, da un minimo del 10% fino al 100%, in modo da garantire in ogni istante una temperatura precisa di utilizzo (es. 45°C).
La variazione di portata richiesta viene letta istantaneamente da un sensore digitale che fornisce all’elettronica le informazioni di portata e temperatura, modulando conseguentemente la velocità del circolatore.
Due modelli disponibili, completamente premontati e precablati:
• 50 kW, con portata fino a 20 l/min, per impianti di uso domestico;
• 70 kW, con portata fino a 30 l/min, con pompe di calore fino a 18 l/min;
Caratteristiche
• Circolatore Alta Efficienza;
• Temperatura acqua calda prodotta: 45°C con temperatura di rete di 10°C. La temperatura dell’ACS è comunque regolabile ogni singolo grado da 30 a 70°C;

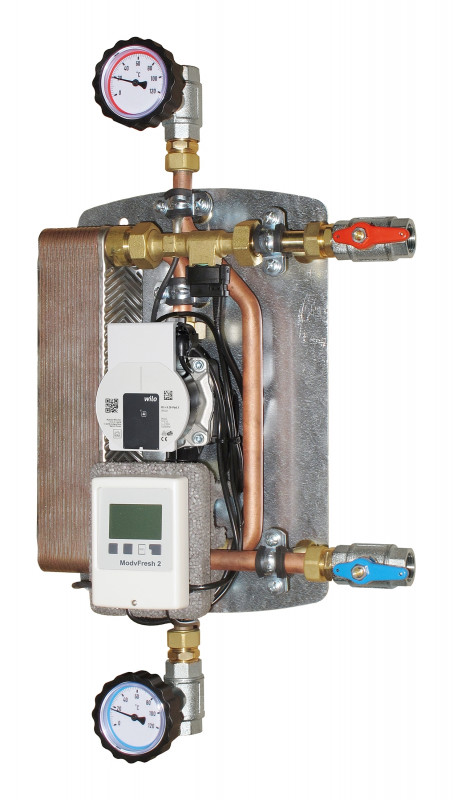

• Scambiatore a piastre saldobrasato in acciaio AISI 316 di grande superficie: garantisce un importante scambio termico che consente il ritorno dell’acqua al puffer con una temperatura fino a 25°C.
• Lo scambiatore può essere rimosso con facilità per eventuale manutenzione e/o pulizia;
• Contabilizzazione dell’energia utilizzata grazie al sensore digitale (temperatura dell’acqua fredda fissata a 10°C);

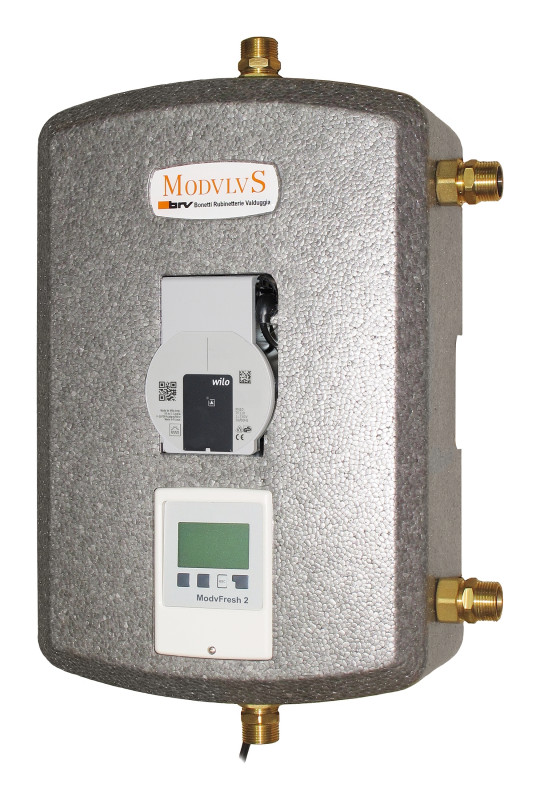

• Completamente isolato termicamente con guscio in PPE (277 x 417 x137 mm);
• Una speciale piastra metallica posteriore consente una facile installazione sia a parete che al puffer;
• Il gruppo viene fornito con estremità “a bocchettone” da 3/4” maschio.

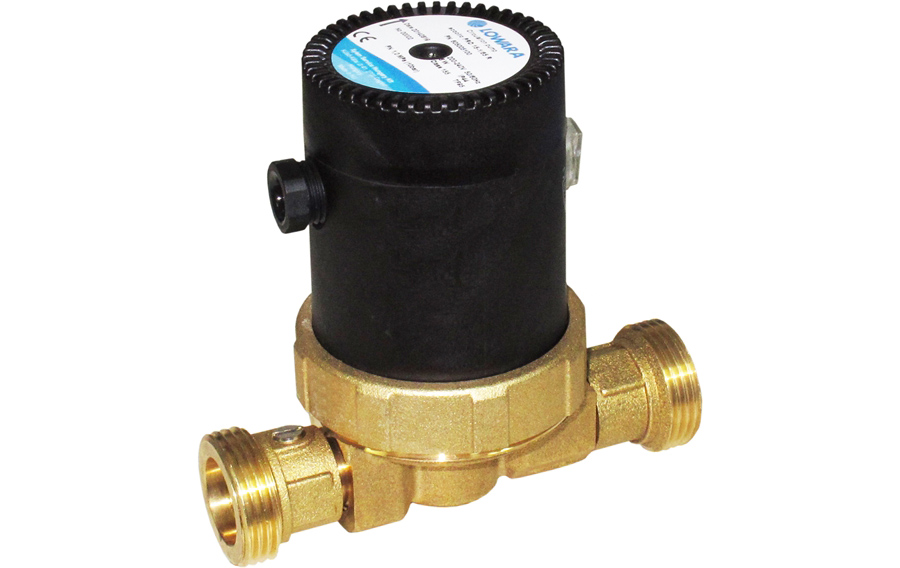

• Variante con elettronica predisposta per la gestione della linea di ricircolo: box esterno precablato con connessioni elettriche per il comando del circolatore e relativa sonda di temperatura a contatto.
Gruppi senza gestione ricircolo:
Codice 50 kW, 3/4”: 031300-50-20
Codice 70 kW, 3/4”: 031300-70-30
Gruppi con gestione ricircolo:
Codice 50 kW, 3/4”: 031310-50-20
Codice 70 kW, 3/4”: 031310-70-30
Disponibile, a richiesta, un test report riguardante il VFS che riporta i risultati delle analisi effettuate direttamente dal laboratorio interno Grundfos.
Per un dimensionamento preciso o per portate superiori, fare riferimento ai diagrammi nella sezione tecnica.
