M2 PDC DN25

MODULO DIRETTO A 2 VIE CON MISURATORE DI FLUSSO

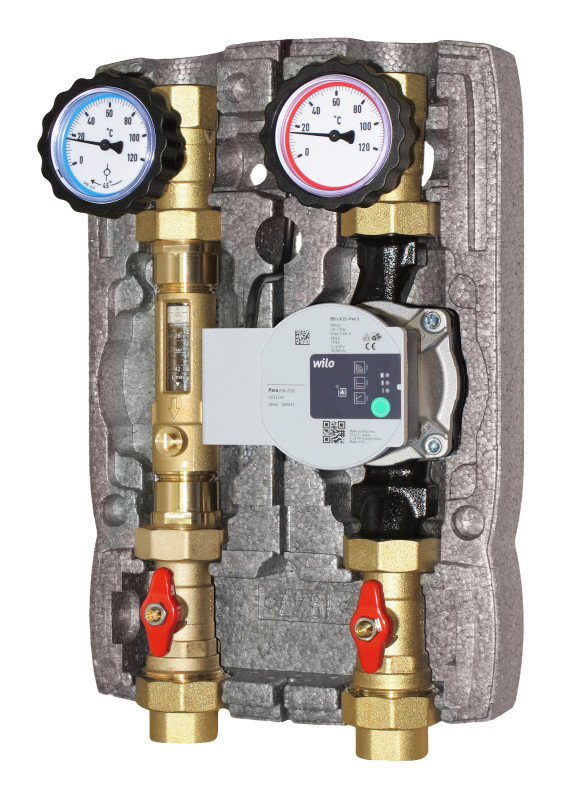

Il gruppo per circolatori da 1” (180 mm) consiste di:

Andata
• Connessione.
• Valvola a sfera flangiata con maniglia a T.
• Circolatore sincrono ad alta efficienza precablato (nei modelli che lo includono).
• Valvola a sfera flangiata con maniglia porta termometro (termometro
con a nello rosso; 0°C-120°C).

Ritorno
• Valvola a sfera flangiata con valvola di non ritorno 20 mbar (la valvola di non ritorno può essere esclusa ruotando la maniglia di 45°) provvista di maniglia porta termometro (termometro con anello blu; 0°C-120°C).
• Misuratore regolatore di portata maschio x calotta girevole da 1”1/2. Lettura diretta della portata attraverso la scala graduata.
• Valvola a sfera flangiata con maniglia a T.
• Connessione.

Interasse 125 mm. Box di isolamento in PPE (Dimensioni: 250x380x170 mm).
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Connessioni esterne disponibili: 1” Femmina.

CAMPO D’IMPIEGO
Per potenze fino a 39 kW (con Δt 20 K) e portata massima di 1700 l/h.
Valore Kvs: 6,2. Dati indicativi calcolati con un circolatore di prevalenza 6 m.

Codice: 20355R-42
Con circolatore: 20355R-(P6/A6/P8)-42

Circolatori disponibili:
Wilo Para 25/6 SC (P6)
Grundfos UPM3S Auto 25-60 (A6)
Wilo Para 25/8 SC (P8)

Intervalli di regolazione
42 = 5-42 l/min
