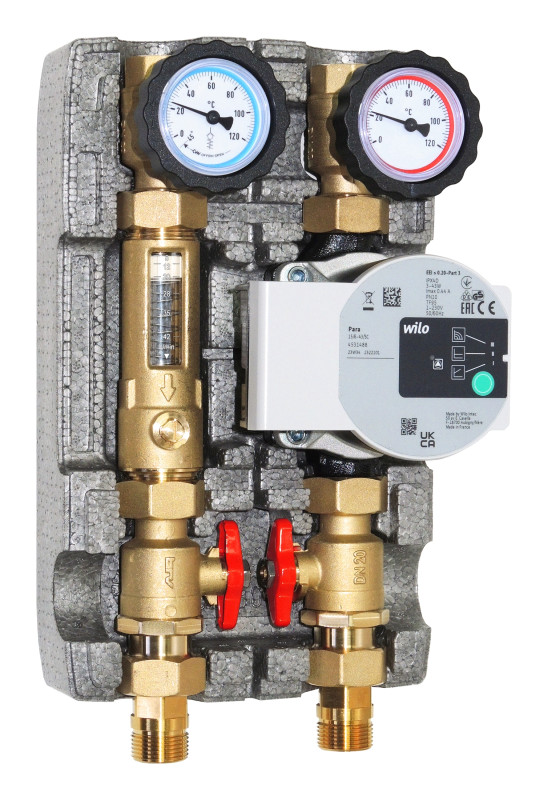

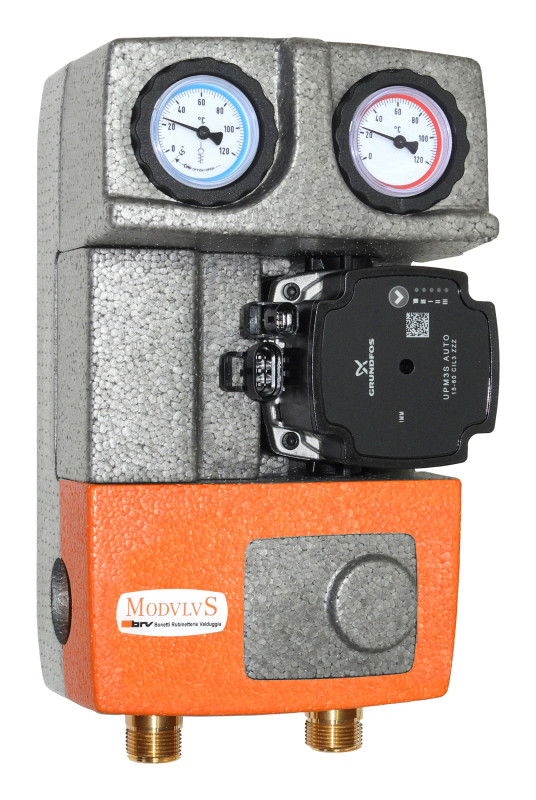

M2 PDC DN20

MODULO DIRETTO A 2 VIE CON MISURATORE DI FLUSSO

Il gruppo per circolatori da 1/2” (130 mm) consiste di:

Andata
• Connessione.
• Valvola a sfera flangiata con maniglia a T.
• Circolatore sincrono ad alta efficienza precablato (nei modelli che lo includono).
• Valvola a sfera flangiata con maniglia porta termometro (termometro con a nello rosso; 0°C-120°C).

Ritorno
• Valvola a sfera flangiata con valvola di non ritorno 20 mbar integrata nella sfera, provvista di maniglia porta termometro (termometro con anello blu; 0°C-120°C). La valvola di non ritorno può essere esclusa ruotando la maniglia di 45°.
• Misuratore regolatore di portata maschio da 1”. Lettura diretta della portata attraverso la scala graduata.
• Valvola a sfera flangiata con maniglia a T.
• Connessione.

Interasse 90 mm. Box di isolamento in PPE (Dimensioni: 180x302x142 mm).
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Connessioni: al generatore o collettore con codolo girevole 3/4” Maschio.
Verso l’utenza: 3/4” Femmina.

CAMPO D’IMPIEGO
Per potenze fino a 30 kW (con Δt 20 K) e portata massima di 1300 l/h.
Valore Kvs: 5,2.
Dati indicativi calcolati con un circolatore di prevalenza 6 m

Codice: 20255R-42
Con circolatore: 20255R-42-(P6/A6/P8)

Circolatori disponibili:
Wilo Para 15/6 SC (P6)
Grundfos UPM3S Auto 15-60 (A6)
Wilo Para 15/8 SC (P8)

Intervalli di regolazione:
42 = 5-42 l/min
