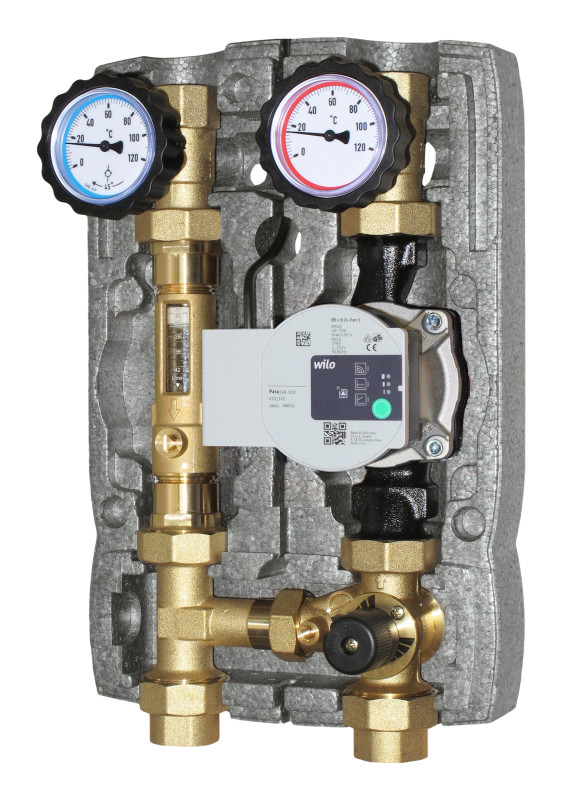

M2 MIX33 PDC DN25
MODULO A 2 VIE CON VALVOLA MISCELATRICE A 3 VIE CON BY-PASS INTEGRATO E MISURATORE DI FLUSSO
Il gruppo per circolatori da 1” (180 mm) consiste di:
Andata
• Connessione.
• Valvola miscelatrice a 3 vie con by-pass regolabile. Mediante il bypass (registrabile frontalmente) è possibile miscelare alla mandata una quantità d’acqua, proveniente dal ritorno dell’impianto.
• Circolatore sincrono ad alta efficienza precablato (nei modelli che lo includono).
• Valvola a sfera flangiata con maniglia porta termometro (termometro con anello rosso; 0°C-120°C).
Ritorno
• Valvola a sfera flangiata con valvola di non ritorno 20 mbar (la valvola di non ritorno può essere esclusa ruotando la maniglia di 45°) provvista di maniglia porta termometro (termometro con anello blu; 0°C-120°C).
• Misuratore regolatore di portata maschio x calotta girevole da 1”1/2.
Lettura diretta della portata attraverso la scala graduata.
• Raccordo a T per valvola miscelatrice.
• Connessione.
Interasse 125 mm. Box di isolamento in PPE (Dimensioni: 250x380x170 mm).
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Connessioni esterne disponibili: 1” Femmina.
CAMPO D’IMPIEGO
Per potenze fino a 33 kW (con Δt 15 K) e portata massima di 1900 l/h.
Valore Kvs: 5,7. Dati indicativi calcolati con un circolatore di prevalenza 8 m.
Codice: 20355R-M33-42
Con circolatore: 20355R-M33-42-(P6/A6/P8)
Circolatori disponibili:
Wilo Para 25/6 SC (P6)
Grundfos UPM3S Auto 25-60 (A6)
Wilo Para 25/8 SC (P8)
Intervalli di regolazione
42 = 5-42 l/min
