M2 MIX33 DN25
MODULO A 2 VIE CON VALVOLA MISCELATRICE A 3 VIE CON BY-PASS INTEGRATO

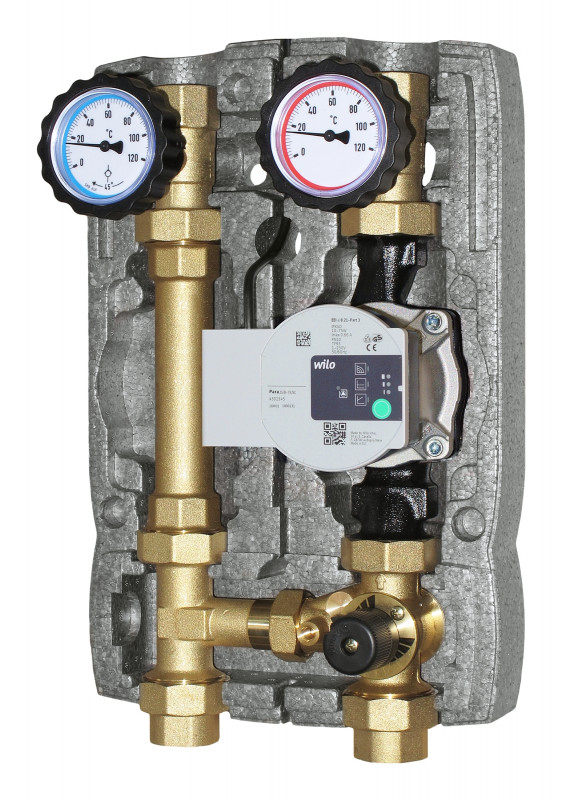

Il gruppo per circolatori da 1” (180 mm) consiste di:
Andata
• Connessione.
• Valvola miscelatrice a 3 vie con by-pass regolabile. Mediante il by-pass (registrabile frontalmente) è possibile miscelare alla mandata una quantità d’acqua, proveniente dal ritorno dell’impianto.
• Circolatore sincrono ad alta efficienza precablato (nei modelli che lo includono).
• Valvola a sfera flangiata con maniglia porta termometro (termometro con anello rosso; 0°C-120°C).
Ritorno
• Valvola a sfera flangiata con valvola di non ritorno 20 mbar (la valvola di non ritorno può essere esclusa ruotando la maniglia di 45°) provvista di maniglia porta termometro (termometro con anello blu; 0°C-120°C).
• Defangatore (per i modelli che lo prevedono)
• Raccordo a T per valvola miscelatrice.
• Connessione.
Interasse 125 mm. Box di isolamento in PPE (Dimensioni: 250x380x170 mm).
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Connessioni esterne disponibili: 1” Femmina.
CAMPO D’IMPIEGO
Per potenze fino a 38 kW (con Δt 15 K) e portata massima di 2200 l/h.
Valore Kvs: 7,0.
Per un dimensionamento preciso o portate superiori, fare riferimento alla tabella sottostante o ai diagrammi nella sezione tecnica.
Codice 1”: 20355R-M33
Con circolatore: 20355R-M33-(P6/A6/P8)
Con defangatore: Codice 1”: 203652-M33
Con circolatore: 203652-M33-(P6/A6/P8)
Circolatori disponibili:
Wilo Para 25/6 SC (P6)
Grundfos UPM3S Auto 25-60 (A6)
Wilo Para 25/8 SC (P8)
Disponibile modello con defangatore
