M2 MIX33 DN32

MODULO A 2 VIE CON VALVOLA MISCELATRICE A 3 VIE CON BY-PASS INTEGRATO

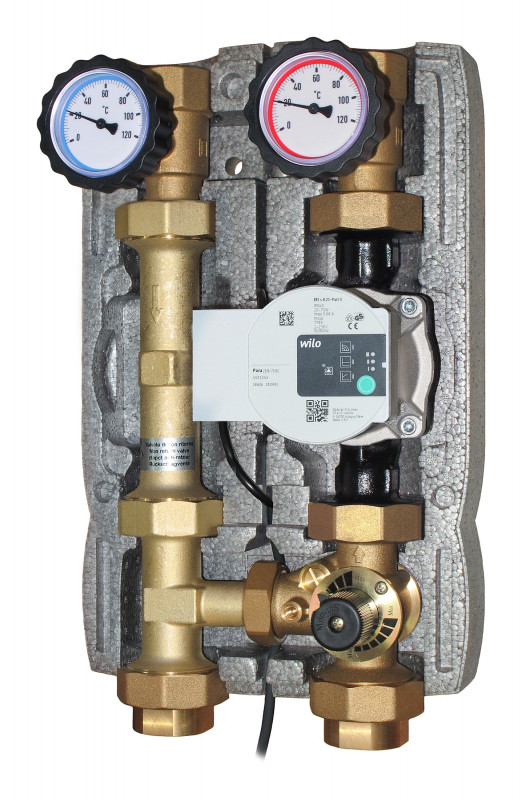

Il gruppo per circolatori da 1”1/4 (180 mm) consiste di:

Andata
• Connessione.
• Valvola miscelatrice a 3 vie con by-pass regolabile. Mediante il by-pass (registrabile frontalmente) è possibile miscelare alla mandata una quantità d’acqua, proveniente dal ritorno dell’impianto.
• Circolatore sincrono ad alta efficienza precablato (nei modelli che lo includono).
• Valvola a sfera flangiata con maniglia porta termometro (termometro con anello rosso; 0°C-120°C).

Ritorno
• Valvola a sfera flangiata con maniglia porta termometro (termometro con anello blu; 0°C-120°C).
• Raccordo o defangatore (per i modelli che lo prevedono) con valvola di non ritorno 20 mbar.
• Raccordo a T per valvola miscelatrice.
• Connessione.

Interasse 125 mm. Box di isolamento in PPE (Dimensioni: 250x400x170 mm).
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Connessioni esterne disponibili: 1”1/4 Femmina

CAMPO D’IMPIEGO
Per potenze fino a 76 kW (con Δt 15 K) e portata massima di 4400 l/h.
Valore Kvs: 16,0.
Dati indicativi calcolati con un circolatore di prevalenza 8 m (Wilo Stratos Para 30/1-8).
Per un dimensionamento preciso o per portate superiori, fare riferimento alla sezione tecnica.

Codice 1”1/4: 20555R-M33
Con circolatore: 20555R-M33-(A6/PA1-7/PA1-8)
Con defangatore: Codice 1”1/4: 205652-M33
Con circolatore: 205652-M33-(A6/PA1-7/PA1-8)

Circolatori disponibili:
Grundfos Alpha 1 L 32-60 (A6)
Wilo Para 30/8 SC (PA1-7)
Wilo Stratos Para 30/1-8 (PA1-8)

Disponibile modello con defangatore
