M2 MIX3 FIX DN32
MODULO A 2 VIE CON VALVOLA MISCELATRICE A 3 VIE CON CONTROLLO ELETTRONICO PER TEMPERATURA COSTANTE. RISCALDAMENTO E RAFFRESCAMENTO

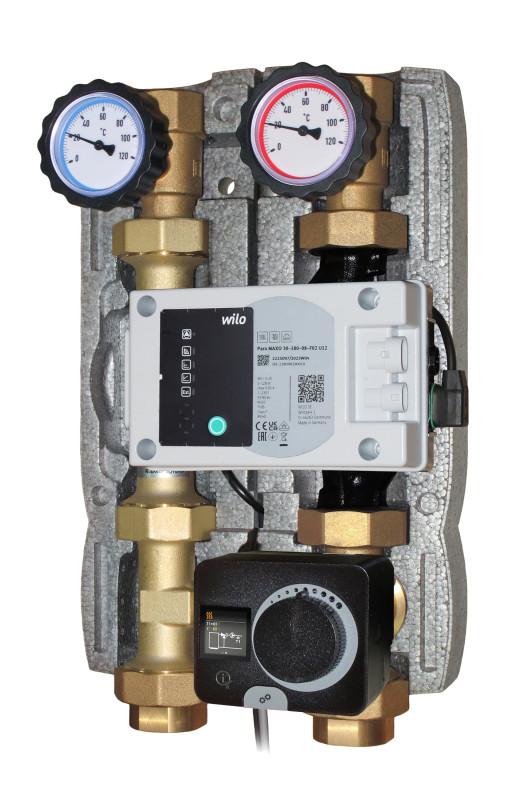

Il gruppo per circolatori da 1”1/4 (180 mm) consiste di:
Andata
• Connessione.
• Valvola miscelatrice a 3 vie con servomotore elettronico.
• Circolatore sincrono ad alta efficienza precablato (nei modelli che lo includono).
• Valvola a sfera flangiata con maniglia porta termometro (termometro con anello rosso; 0°C-120°C).
• Sonda di temperatura.
• Termostato bimetallico 20÷90°C, unipolare con contatto in interruzione o commutazione.
Ritorno
• Valvola a sfera flangiata con maniglia porta termometro (termometro con anello blu; 0°C-120°C).
• Raccordo con valvola di non ritorno 20 mbar.
• Raccordo a T per valvola miscelatrice.
• Connessione.
Interasse 125 mm.

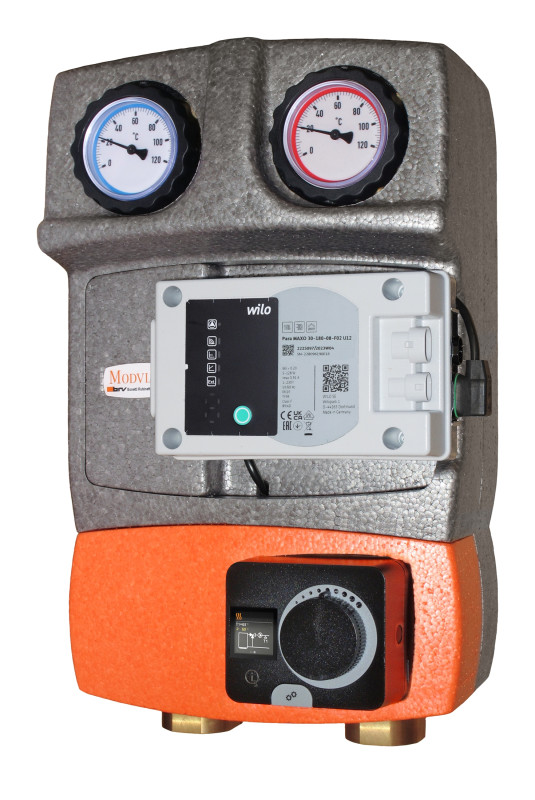

Box di isolamento in PPE (Dimensioni: 250x400x170 mm).
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Connessioni esterne disponibili: 1”1/4 Femmina
CAMPO D’IMPIEGO
Per potenze fino a 93 kW (con Δt 20 K) e portata massima di 4000 l/h.
Valore Kvs: 13,0.
Dati indicativi calcolati con un circolatore di prevalenza 8 m (Wilo Stratos Para 30/1-8).
Per un dimensionamento preciso o per portate superiori, fare riferimento alla sezione tecnica.
Codice 1”1/4: 20555R-M3F-CT
Con circolatore: 20555R-M3F-(A6/P7/P8)-CT
Circolatori disponibili:
Grundfos Alpha 1 L 32-60 (A6)
Wilo Para 30/8 SC (PA1-7)
Wilo Stratos Para 30/1-8 (PA1-8)
