M2 MIX3 CS DN32
MODULO A 2 VIE PER CALDAIE A COMBUSTIBILE SOLIDO CON CONTROLLO ELETTRONICO DELLA TEMPERATURA

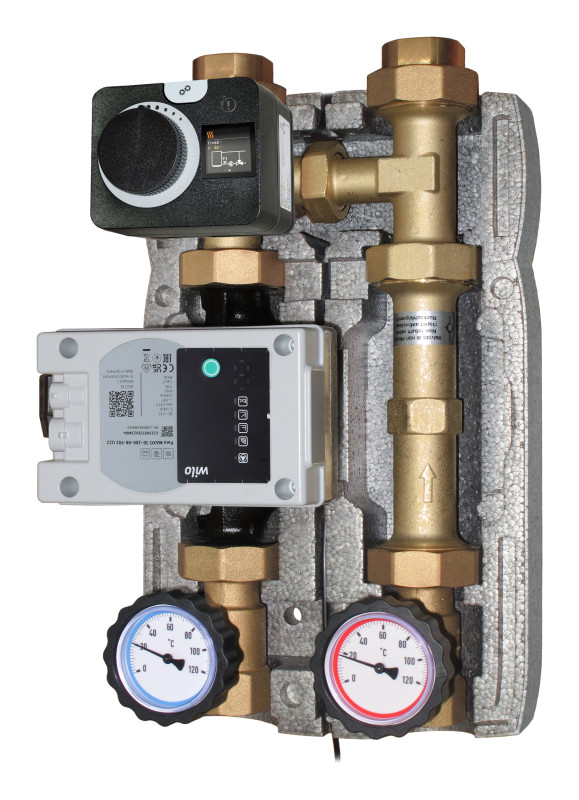

l gruppo per circolatori da 1”1/4 (180 mm) consiste di:
Andata
• Valvola a sfera flangiata con maniglia porta termometro (termometro con anello rosso; 0°C-120°C).
• Raccordo con valvola di non ritorno 20 mbar.
• Raccordo a T per valvola miscelatrice.
• Connessione.
Ritorno
• Connessione.
• Valvola miscelatrice a 3 vie con servomotore elettronico.
• Circolatore sincrono ad alta efficienza precablato (nei modelli che lo includono).
• Valvola a sfera flangiata con maniglia porta termometro (termometro con anello blu; 0°C-120°C).
• Sonda di temperatura.
Interasse 125 mm.

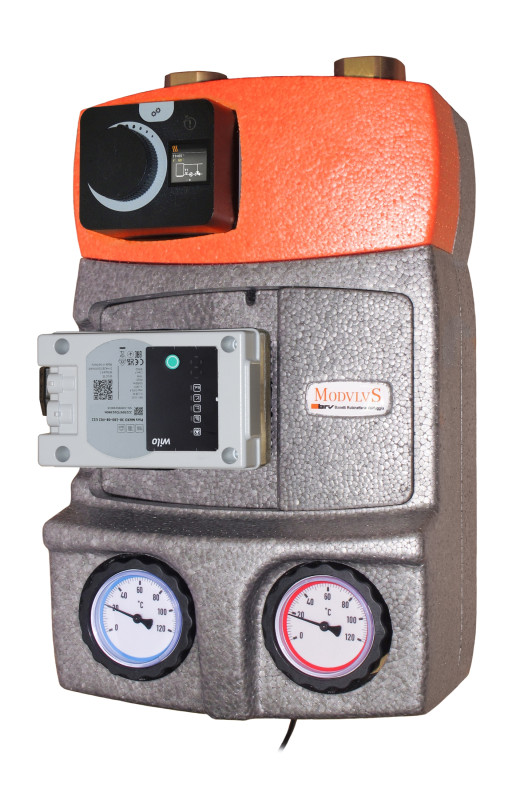

Box di isolamento in PPE (Dimensioni: 250x400x170 mm).
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Connessioni esterne disponibili: 1”1/4 Femmina.
CAMPO D’IMPIEGO
Per potenze fino a 111 kW (con Δt 20 K) e portata massima di 4800 l/h.
Valore Kvs: 13,0.
Dati indicativi calcolati con un circolatore di prevalenza 8 m (Wilo Stratos Para 30/1-8). Per un dimensionamento preciso o per portate superiori, fare riferimento al diagramma.
Codice 1”1/4: 20555R-M3C-CT
Con circolatore: 20555R-M3C-(A6/P7/P8)-CT
Codice 1”1/4:20555R-M3C-M21
Con circolatore: 20555R-M3C-(A6/P7/P8)M21
E’ disponibile anche una versione con servomotore a tre punti (codice con finale ...M21). In questo caso e necessaria un’elettronica di controllo esterna.
Circolatori disponibili:
Grundfos Alpha 1 L 32-60 (A6)
Wilo Para 30/8 SC (P7)
Wilo Stratos Para 30/1-8 (P8)
L’elettronica implementata nel servomotore mantiene costante la temperatura impostata per il ramo di ritorno, monitorandola attraverso una sonda (inclusa) montata a contatto sulla tubazione.
Visualizzazione della temperatura misurata e temperatura obbiettivo, su display LCD reversibile.
Settaggio della temperatura obbiettivo regolabile da 5°C a 95°C. Angolo di manovra 90°.
Alimentazione 230V, coppia 6 Nm. IP42.
