M2 MIX3 CS DN25
MODULO A 2 VIE PER CALDAIE A COMBUSTIBILE SOLIDO DI POTENZA ELEVATA, CON CONTROLLO ELETTRONICO DELLA TEMPERATURA

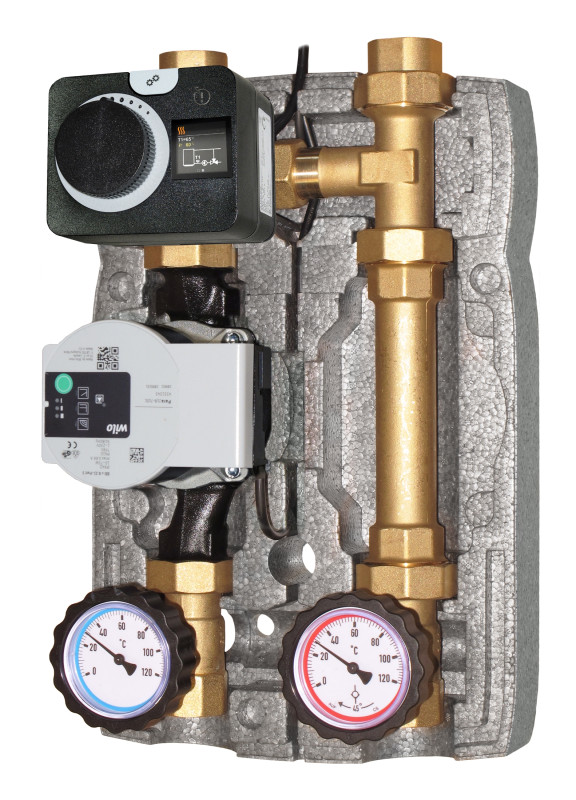

Il gruppo per circolatori da 1” (180 mm) consiste di:
Andata
• Valvola a sfera flangiata con valvola di non ritorno 20 mbar (la valvola di non ritorno puo essere esclusa ruotando la maniglia di 45°) provvista di maniglia porta termometro (termometro con anello rosso; 0°C-120°C).
• Raccordo a T per valvola miscelatrice.
• Connessione.
Ritorno
• Connessione.
• Valvola miscelatrice a 3 vie con servomotore elettronico.
• Circolatore sincrono ad alta efficienza precablato (nei modelli che lo includono).
• Valvola a sfera flangiata con maniglia porta termometro (termometro con anello blu; 0°C-120°C).
• Sonda temperatura.
Interasse 125 mm.

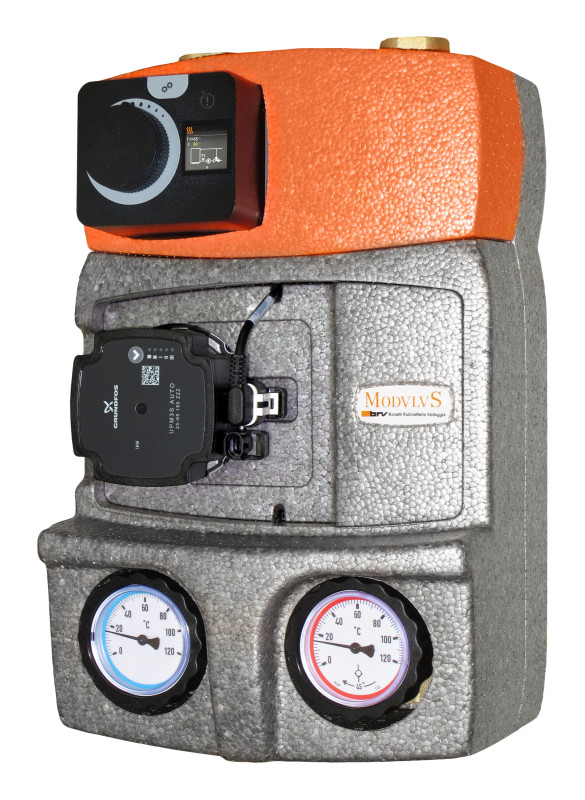

Box di isolamento in PPE (Dimensioni: 250x380x170 mm).
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Connessioni esterne disponibili: 1” femmina.
CAMPO D’IMPIEGO
Per potenze fino a 50 kW (con Δt 20 K) e portata massima di 2150 l/h.
Valore Kvs: 6,0
Dati indicativi calcolati con un circolatore di prevalenza 6 m. Per un dimensionamento preciso o per portate superiori, fare riferimento ai diagrammi nella sezione tecnica.
Codice 1”: 20355R-M3C-CT
Con circolatore: 20355R-M3C-(P6/A6/P8)-CT
Codice 1”: 20355R-M3C-M21
Con circolatore: 20355R-M3C-(P6/A6/P8)M21
Circolatori disponibili:
Wilo Para 25/6 SC (P6)
Grundfos UPM3S Auto 25-60 (A6)
Wilo Para 25/8 SC (P8)
L’elettronica implementata nel servomotore mantiene costante la temperatura impostata per il ramo di ritorno, monitorandola attraverso una sonda (inclusa) montata a contatto sulla tubazione.
Visualizzazione della temperatura misurata e temperatura obbiettivo, su display LCD reversibile.
Settaggio della temperatura obbiettivo regolabile da 5°C a 95°C. Angolo di manovra 90°.
Alimentazione 230V, coppia 6 Nm. IP42.
