M2 FIX3 CS DN32

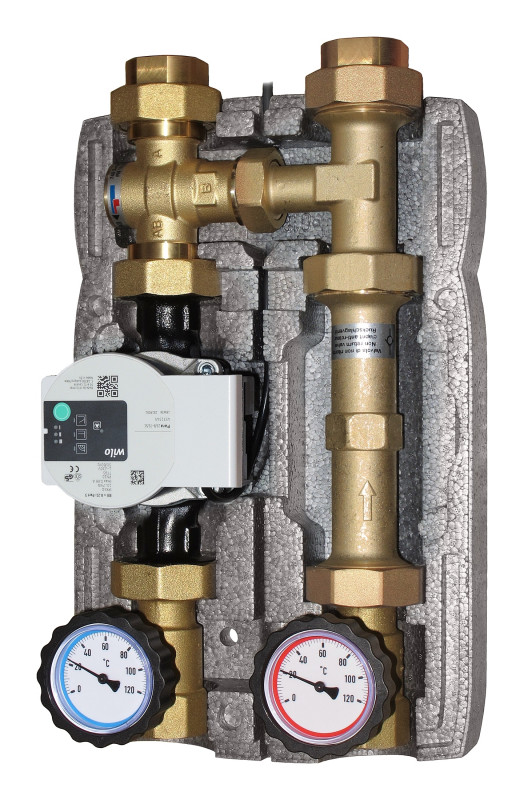

MODULO A 2 VIE CON VALVOLA TERMICA DI RICIRCOLO PER CALDAIE A COMBUSTIBILE SOLIDO
Il gruppo per circolatori da 1”1/4 (180 mm) consiste di:
Andata
• Valvola a sfera flangiata con maniglia porta termometro (termometro con anello rosso; 0°C-120°C).
• Raccordo con valvola di non ritorno 20 mbar.
• Raccordo a T per valvola miscelatrice.
• Connessione.
• Valvola a sfera flangiata con maniglia porta termometro (termometro con anello rosso; 0°C-120°C).
• Raccordo con valvola di non ritorno 20 mbar.
• Raccordo a T per valvola miscelatrice.
• Connessione.
Ritorno
• Connessione.

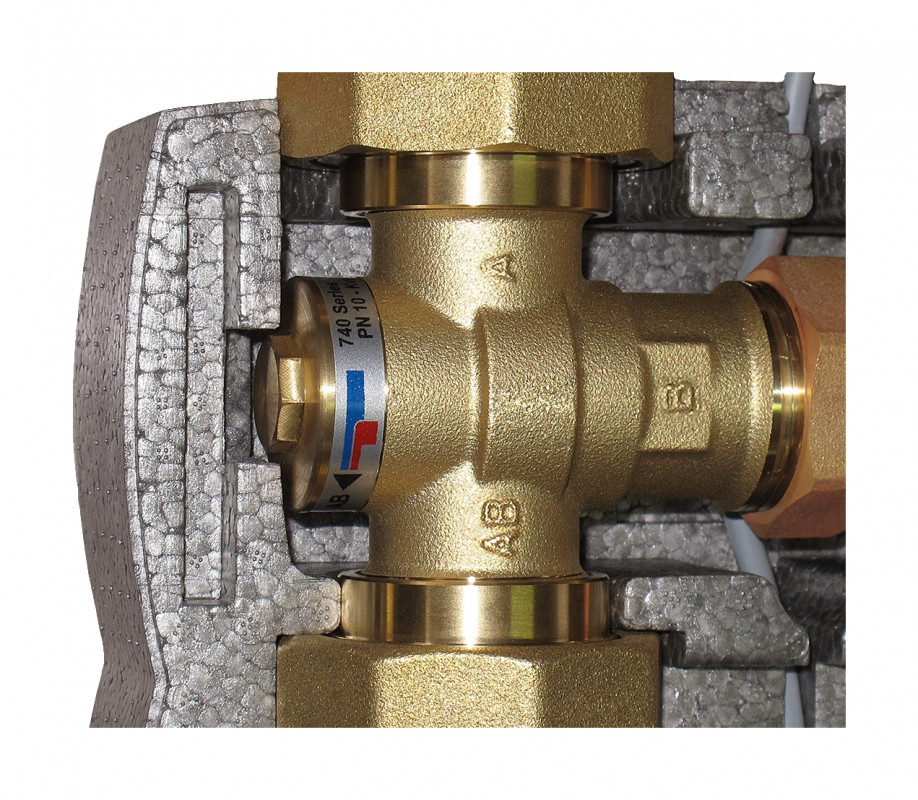

• Valvola termica di ricircolo con sensore immerso nel fluido. Temperatura di apertura 60°C (F3), 45°C (F4) e 55°C (F5).
• Circolatore sincrono ad alta efficienza precablato (nei modelli che lo includono).
• Valvola a sfera flangiata con maniglia porta termometro (termometro con anello blu; 0°C-120°C).
• Connessione.
• Valvola termica di ricircolo con sensore immerso nel fluido. Temperatura di apertura 60°C (F3), 45°C (F4) e 55°C (F5).
• Circolatore sincrono ad alta efficienza precablato (nei modelli che lo includono).
• Valvola a sfera flangiata con maniglia porta termometro (termometro con anello blu; 0°C-120°C).
Interasse 125 mm.
Box di isolamento in PPE (Dimensioni: 250x400x170 mm).
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Connessioni esterne disponibili: 1”1/4 Femmina.
CAMPO D’IMPIEGO
Per potenze fino a 93 kW (con Δt 20 K) e portata massima di 4000 l/h.
Valore Kvs: 7,0.
Dati indicativi calcolati con un circolatore di prevalenza 8 m (Wilo Stratos Para 30/1-8). Per un dimensionamento preciso o per portate superiori, fare riferimento al diagramma.
Codice 1”1/4: 20555R-F(3/4/5)CS
Con circolatore: 20555R-F(3/4/5)CS-(A6/P7/P8)
Circolatori disponibili:
Grundfos Alpha 1 L 32-60 (A6)
Wilo Para 30/8 SC (P7)
Wilo Stratos Para 30/1-8 (P8)
termostatiche disponibili:
Temperatura inizio apertura 60°C (F3)
Temperatura inizio apertura 45°C (F4)
Temperatura inizio apertura 55°C (F5)
Installazione
Il modulo anticondensa DN32, grazie alle generose dimensioni della sua valvola termica, puo alimentare direttamente il gruppo di distribuzione (separatore idraulico e collettore) senza dover passare attraverso l’accumulatore inerziale. Infatti le contenute perdite di carico del gruppo garantiscono una portata elevata nel circuito primario fino a 4.000 l/h.
